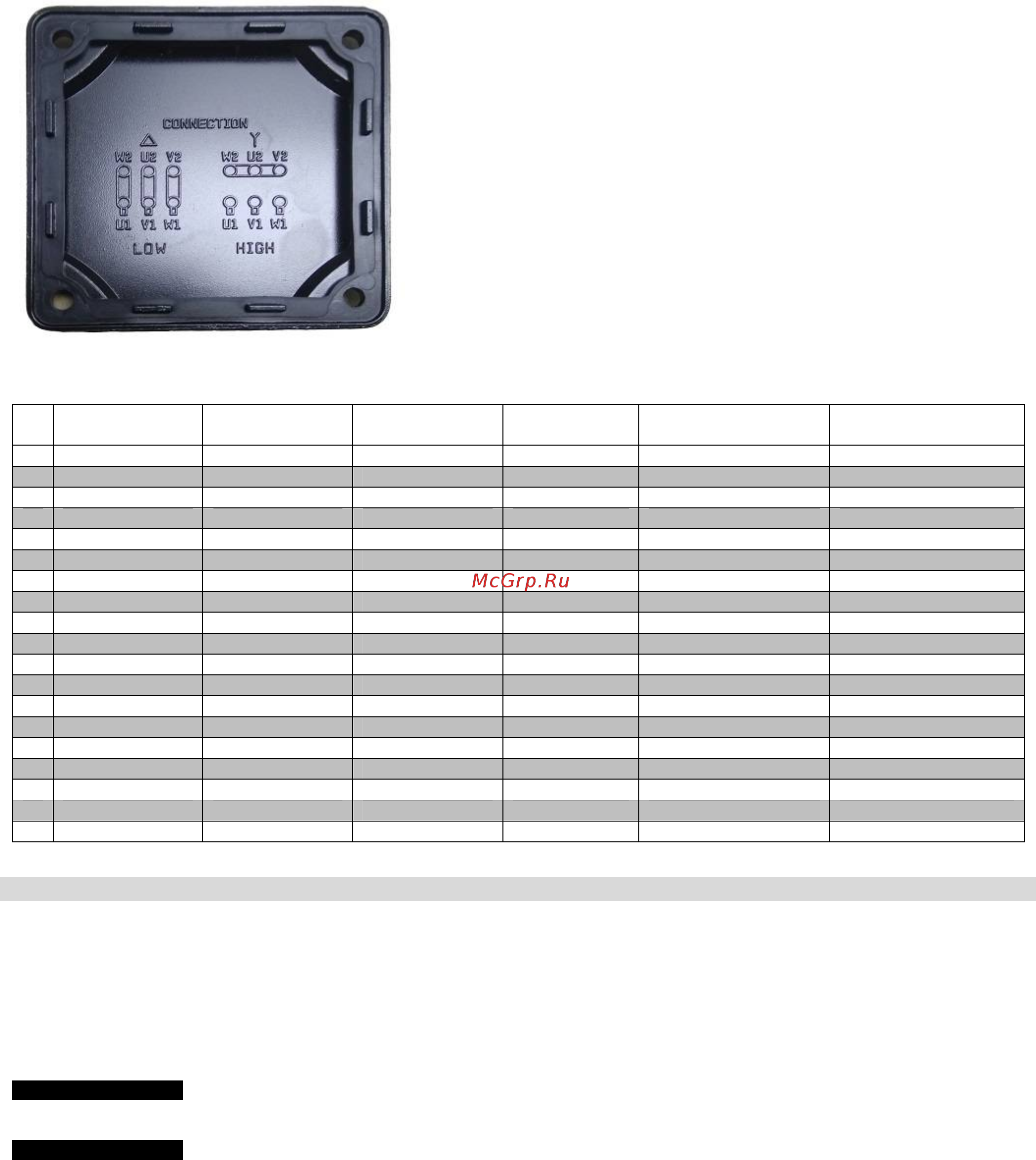

Рекомендуемые параметры кабеля и элементов защиты при подключении к электропитанию 3ф 380-415 В 50 Гц.

№

Номинальная

мощность. кВт

Подключение

обмоток

Рабочий ток,А

Сечение

кабеля, мм

Предохранитель, А

Тепловой

предохранитель, А

1 0,37 Y 1,1 0,75 5 1,3

2 0,55 Y 1,7 0,75 5 2,0

3 0,75 Y 2,0 0,75 5 2,4

4 1,1 Y 2,9 1 5 3,5

5 1,5 Y 3,8 1 10 4,6

6 2,2 Y 5,4 1,5 10 6,5

7 3 Y 7,1 1,5 10 8,5

8 4 Y 8,8 2,5 20 10,6

9 5,5 Y 10,4 2,5 20 12,5

7,5 Y 14,4 4 20 17,3

11 Δ 23,8 4 32 28,6

15 Δ 29,0 6 40 35,0

18,5 Δ 33,5 10 40 40,2

22 Δ 39,6 16 60 47,5

30 Δ 50,7 16 60 60,8

37 Δ 62,0 25 80 74,4

45 Δ 75,4 35 100 90,5

55 Δ 92,5 70 160 111,0

75 Δ 123 70 160 147,0

8. Запуск

Для предотвращения работы насоса на холостом ходу насос и всасывающая труба перед запуском должны быть

заполнены жидкостью, подлежащей перекачке.

Порядок первичного заполнения насоса в системе с обратным клапаном на входе:

 Закрыть выпускной клапан на напорном трубопроводах и закрутить дренажную пробку в основании насоса.

 Отвернуть винт для отвода воздуха на головной части насоса.

 Частично постепенно открыть выходной вентиль и дождаться постоянного потока воды через воздухоотводный

клапан.

 Закрутить винт для удаления воздуха.

 Полностью открыть выпускной клапан.

ПРЕДУПРЕЖДЕНИЕ В случае заполнение системы горячей жидкостью, необходимо предпринять меры для предохранения

персонала от ожогов.

ПРЕДУПРЕЖДЕНИЕ В результате работы на холостом ходу могут выйти из строя подшипники и уплотнение вала насоса.

8.1 Работа агрегата

 Закройте выходной клапан, полностью откройте впускной, запустите насос и проверьте направление вращения

двигателя (только для трёхфазного электродвигателя).

 Запустите насос при закрытом двухпозиционном клапане на нагнетательной стороне насоса. Затем медленно

откройте двухпозиционный клапан. Насос должен работать плавно и бесшумно. Если данное условие не

выполняется, то может потребоваться повторная заливка насоса жидкостью.

 Проверьте потребление тока электродвигателем. При необходимости отрегулируйте настройку теплового реле.
