Waterstry SB1-21 [6/74] Конструкция насоса
![Waterstry SB1-21 [6/74] Конструкция насоса](/views2/1479232/page6/bg6.png)
6
Серия SB
1, 3, 5, 10, 15, 20
Серия SB(I/N)
1, 3, 5, 10, 15, 20

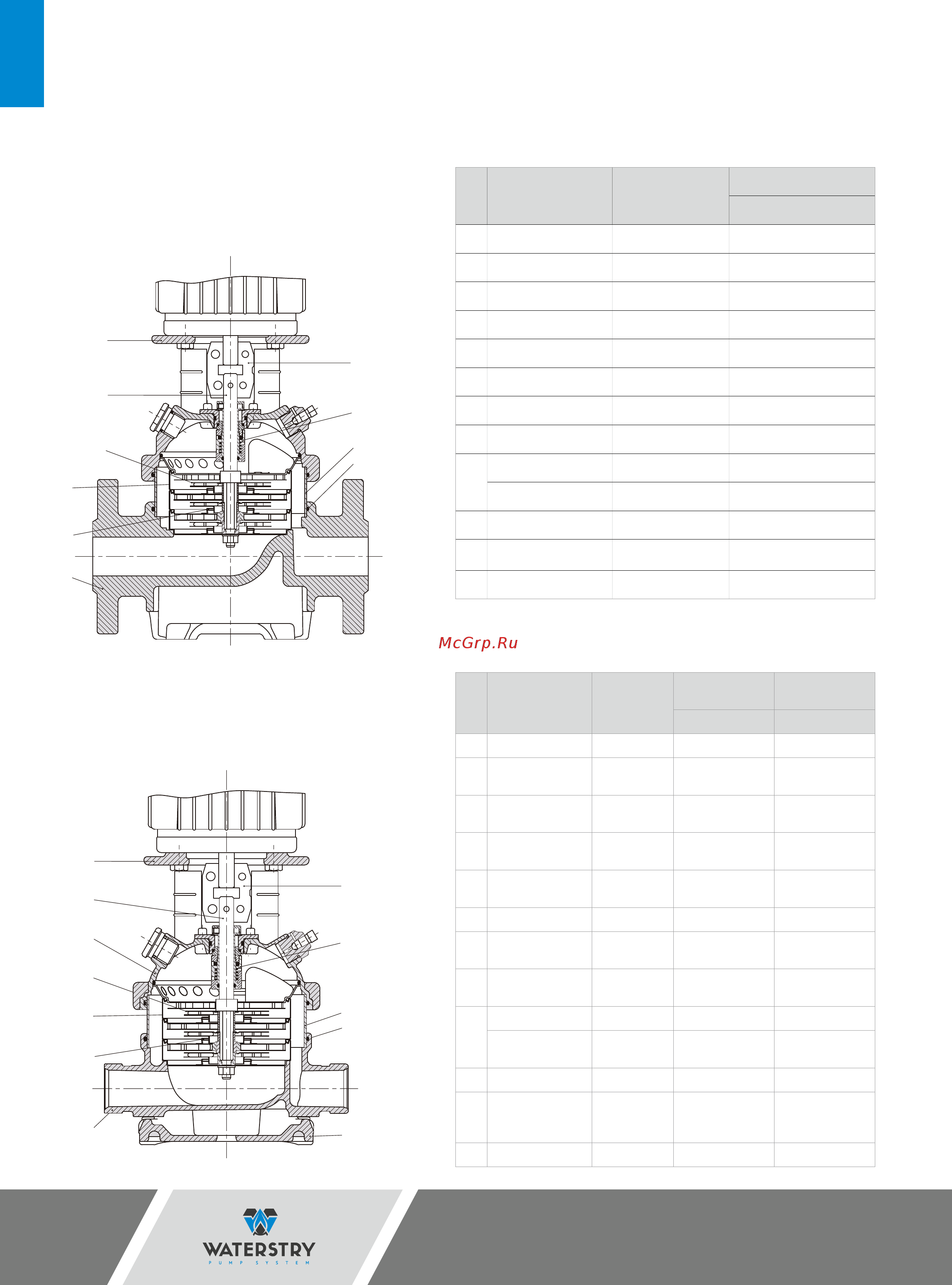

КОНСТРУКЦИЯ
НАСОСА
1
1
11
12
5
6
10
9
8
7
3
2
4
4
3
7
8
9
6
5
12
11
№ Деталь Материал
SB 1,3,5,10,15,20
Standard
1 Головная часть Чугун EN-GJL-200
2 Крышка Нержавеющая сталь —
3 Рабочее колесо Нержавеющая сталь 1,4301
4 Вал Нержавеющая сталь 1,4057
5 Внешний кожух Нержавеющая сталь 1,4301
6 Уплотнение кожуха EPDM
7 Камера Нержавеющая сталь 1,4301
8 Щелевое уплотнение Тефлон
9
Основание Чугун EN-GJL-200
Основание Нержавеющая сталь —
10 Плита основания Чугун —
11 Муфта
Композитные
материалы (Fe-Cu-C)
SINT C11
12 Уплотнение вала Картридж
№ Деталь Материал
SBI
1,3,5,10,15,20
SBN
1,3,5,10,15,20
Standard Standard
1 Головная часть Чугун EN-GJS-450-10 EN-GJS-450-10
2 Крышка
Нержавеющая
сталь
1,4301 1,4401
3 Рабочее колесо
Нержавеющая
сталь
1,4301 1,4401
4 Вал
Нержавеющая
сталь
1,4057 1,4401
5 Внешний кожух
Нержавеющая
сталь
1,4301 1,4401
6 Уплотнение кожуха EPDM
7 Камера
Нержавеющая
сталь
1,4301 1,4401
8
Щелевое
уплотнение
Тефлон
9
Основание Чугун — EN-GJL-250
Основание
Нержавеющая
сталь
1,4301 1,4401
10 Плита основания Чугун EN-GJL-200 EN-GJL-200
11 Муфта
Композитные
материалы
(Fe-Cu-C)
SINT C11 SINT C11
12 Уплотнение вала Картридж
