Digital Multimeter

Рекомендации по энергоснабжению

5. Извлеките провод для подключения к прибору из клеммы мА и вставьте его в

клемму 10 А . Если плавкий предохранитель исправен, на дисплей измерителя

будет выведено показание 1,000 МΩ. При перегорании предохранителя на дисплее

измерителя отобразится символ 0L, что указывает на перегрузку.

XW Предупреждение

Во избежание поражения электрическим током перед открытием

дверцы отсека плавкого предохранителя на токовом входе

отсоедините шнур питания и все провода для подключения к

прибору.

Порядок проверки предохранителей на токовом входе:

1. Отсоедините шнур питания.

2. Переверните измеритель.

3. Вывинтите фиксирующий винт из дверцы отсека плавких предохранителей. См.

Рисунок 2.

4. Снимите защитную

крышку с держателей плавких предохранителей, слегка отжав

заднюю кромку крышки, пока она не разъединится с печатной платой. Потяните за

заднюю кромку крышки и извлеките ее из отсека плавких предохранителей.

5. Извлеките неисправный предохранитель и замените его предохранителем с

соответствующим номиналом. См. таблицу 3.

6. Установите защитную крышку, надвинув ее на предохранители

так, чтобы ее

захваты совпали с отверстиями на печатной плате. Прижимайте крышку, пока

захваты не зафиксируются на печатной плате.

7. Закройте дверцу отсека плавких предохранителей и завинтите фиксирующий винт.

Плавкие предохранители

Нижний передний

левый угол

feu04.eps

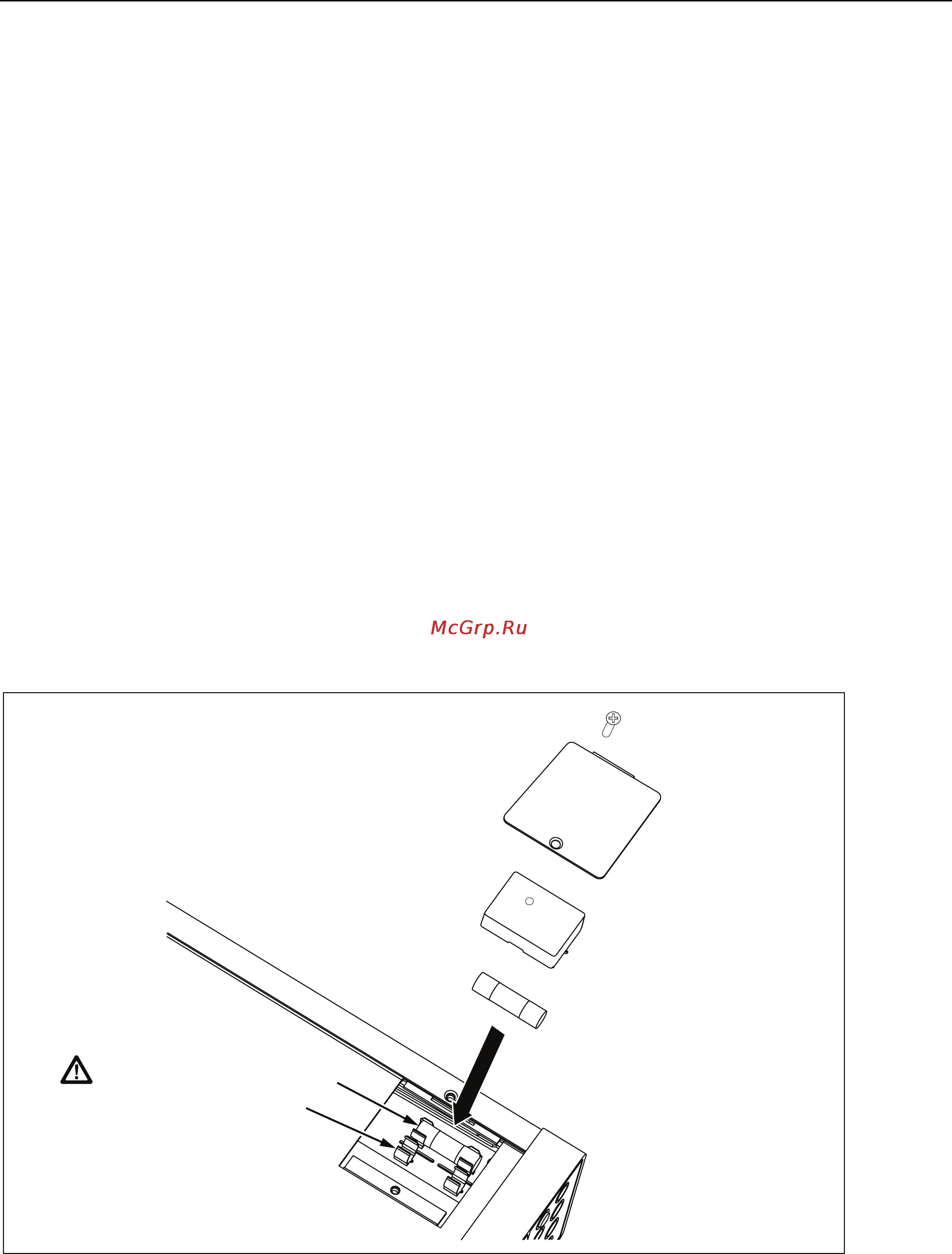

Рисунок 2 Замена плавких предохранителей на токовом входе
