Сокол СП-07.1 [2/2] Изделие готово к эксплуатации

Изделие готово к эксплуатации.

3.УКАЗАНИЯ ПО СБОРКЕ СТОЛА-КНИЖКИ СП-07.1

Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки

строго следуйте указаниям настоящей инструкции.

Предприятие-изготовитель не несет ответственность за повреждения изделия, произошедшие

во время сборки.

Для сборки изделия необходим следующий инструмент: крестовая отвертка, молоток,

ключ-шестигранник 4мм (входит в комплект изделия).

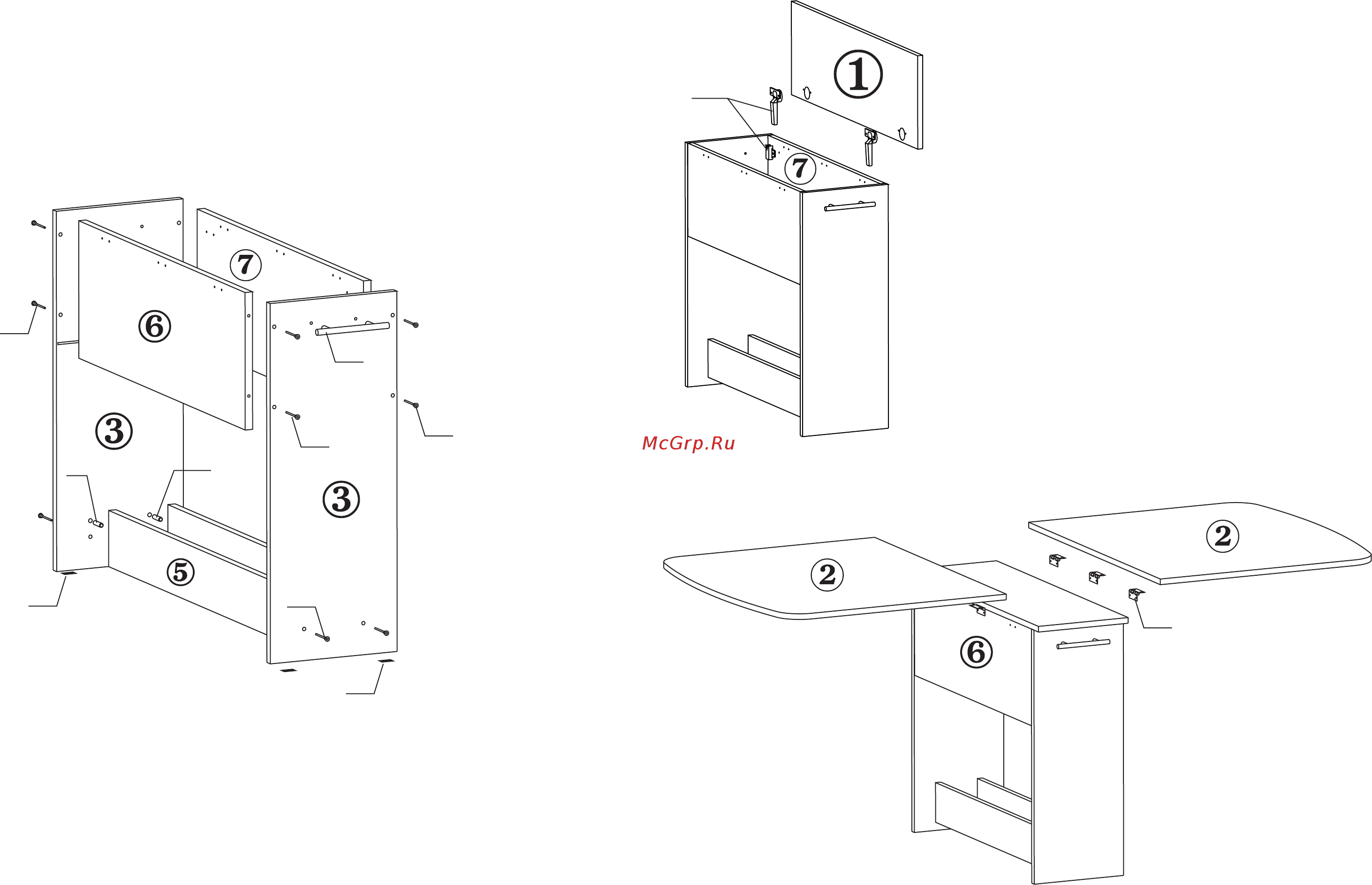

1.1. На нижних торцах боковин стола (дет.3) закрепите наконечники (поз.Ж) с

помощью гвоздей.

Соедините между собой одну из боковин стола (дет.№№3) с боковинами

короба (дет.№5) и дном короба (дет.№4) с помощью шкантов (поз.В) и

винтовой стяжки (поз.А).

Присоедините царги (дет.№6,7) к боковинам с помощью виновой стяжки.

Вставьте дно (ДВП) так , чтобы оно вошло в пазы профрезерованные в царгах

и боковине стола. Присоедините оставшуюся боковину стола. Прикрутите

ручки-рейлинги (поз.Д).

1.2. Шурупами 4х16 закрепите на царге (дет.7)

ответные части 4-х шарнирных петель, а на

столешнице (дет.1) сами петли.

Навесьте столешницу (дет.№1), закрепив

петли на ответные части крепежными винтами.

1.3. К тыльной стороне

дополнительных столешниц

шурупами 4х16 прикрутите

опорные площадки для

крепления металлических

опор.

Прикрутите карточные

петли к дополнительным

столешницам шурупами

4х16.

Прикрутите карточные петли к

царгам (дет.№№6,7) шурупами 4х16.

Закройте заглушками винтовую стяжку.

В собранном состоянии стола металлические опоры хранятся в нижнем коробе стола.
