Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной
сборки обязательно ознакомьтесь с указаниями по сборке. За повреждения изделия,
произошедшие во время сборки, фирма ответственности не несет.
Для сборки изделия необходимы: крестовая отвертка, молоток и прилагаемый в
комплекте ключ для винтовой стяжки.
1. УКАЗАНИЯ ПО СБОРКЕ СТОЛА СП-10
Изделие готово к эксплуатации.

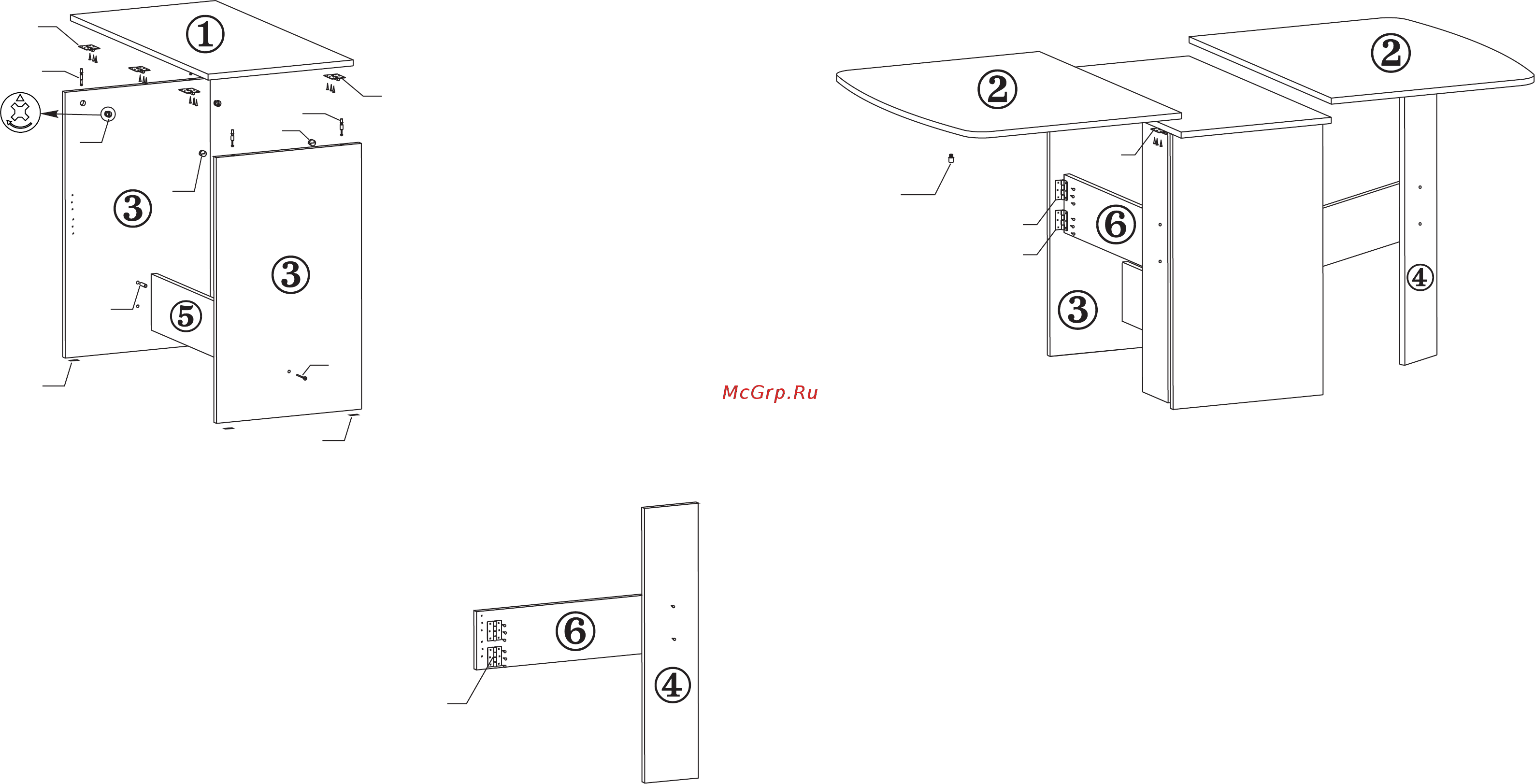

1.1. В отверстия на столешнице (дет.№1)
закрутите штоки эксцентриков (поз.Б),
шурупами 3,5х16 закрепите карточные
петли (поз.Г), вставьте полкодержатели.
На нижних торцах боковин стола
(дет.3) закрепите наконечники (поз.Е) с
помощью гвоздей.
В отверстия на боковинах вставьте
эксцентрики (поз.А) так, чтобы стрелка на
эксцентрике была направленна к верхнему
торцу боковины.
Соедините между собой боковины стола
(дет.№№3) и царгу (дет.№5) с помощью
шкантов (поз.Д) и винтовой стяжки (поз.В).
Опустите столешницу на боковины так,
чтобы штоки эксцентриков вошли в
отверстия в торцах боковин. Поверните
эксцентрик на 180 град. по часовой стрелке.
А
А
А
Д
Б
Б
В
Г
Г
Е
Е
1.2. Прикрепите шурупами 3,5х16
карточные петли (поз.Г) к монтажным
планкам выдвижных опор (дет.№№6).
На нижних торцах выдвижных боковин
стола (дет.4) закрепите наконечники (поз.Е)
с помощью гвоздей.
Соедините между собой монтажные
планки выдвижных боковин (дет.№№6)
и выдвижные боковины (дет.№4) с помощью
межсекционной стяжки.
1.3. Прикрутите карточные
петли, закрепленные на
монтажных планках
выдвижных боковин стола
к боковинам стола.
В отверстия на допол-
нителных столешницах
вставьте полкодержатели (поз.Ж).
Прикрутите дополнительные
столешницы к карточным петлям,
закрепленным на столешнице. Закройте заглушками винтовую и эксцентриковую стяжки.
Г
Г
Г
Ж
Г
