Сокол СП-24м.1 [2/2] Page 2

Изделие готово к эксплуатации.

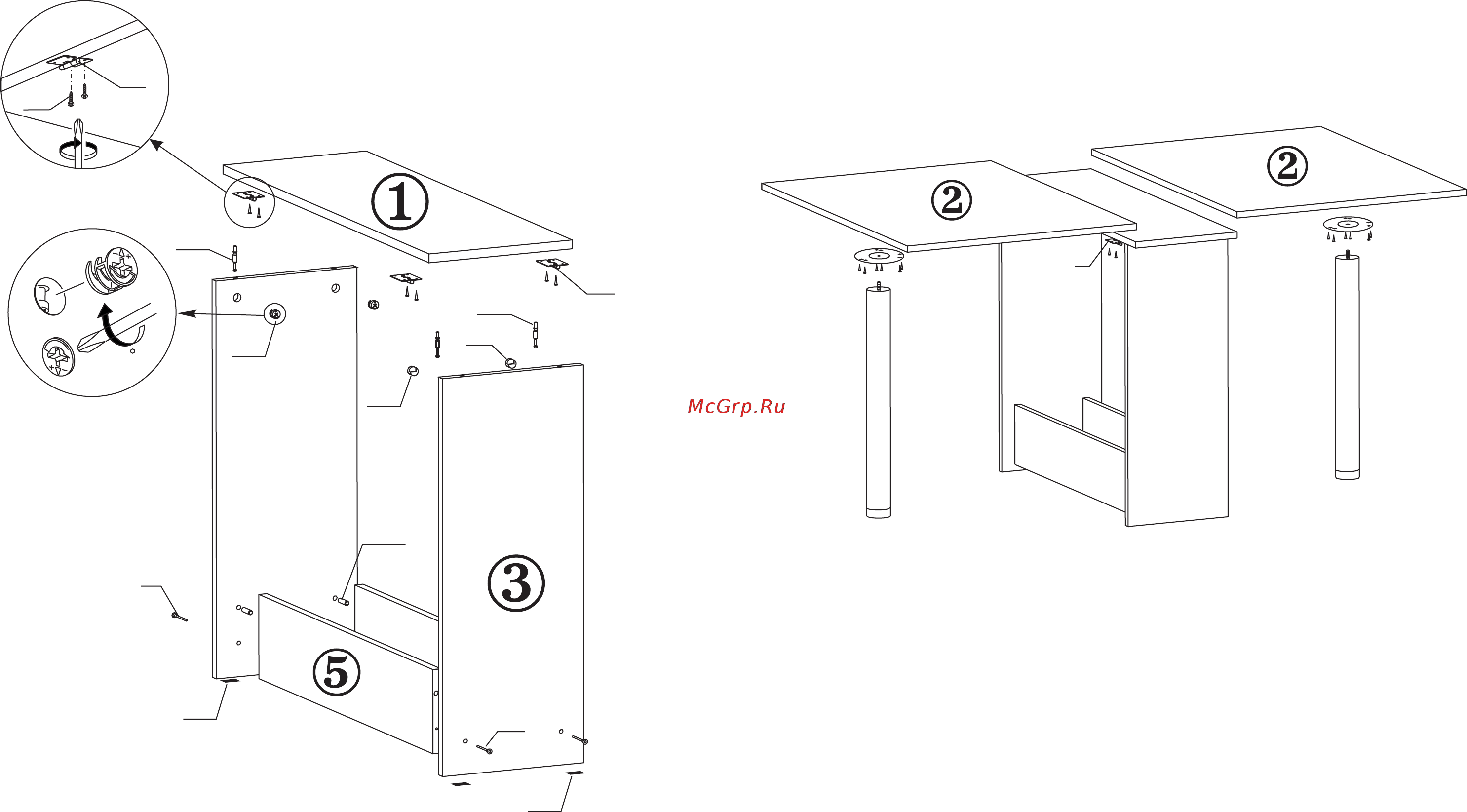

3.1. В отверстия на столешнице (дет.№1) закрутите штоки эксцентриков (поз.Б),

шурупами 4х16 закрепите карточные петли (поз.Г).

На нижних торцах боковин стола (дет.3) закрепите наконечники (поз.Е) с

помощью гвоздей.

В отверстия на боковинах вставьте эксцентрики (поз.А) так, чтобы стрелка на

эксцентрике была направленна к верхнему торцу боковины.

Соедините между собой боковины стола (дет.№№3), боковины короба (дет.№5)

и дно короба (дет.№4) с помощью шкантов (поз.Д) и винтовой стяжки (поз.В).

Опустите столешницу на боковины так, чтобы штоки эксцентриков вошли в

отверстия в торцах боковин. Поверните эксцентрик на 180 град. по часовой стрелке.

3.2. К тыльной стороне дополнительных столешниц (дет.№2) шурупами 4х16 прикрутите

опорные площадки для крепления металлических опор.

Прикрутите дополнительные столешницы к карточным петлям закрепленным на

столешнице. Закройте заглушками головки винтовой и эксцентриковой стяжки.

В собранном состоянии стола металлические опоры хранятся в нижнем коробе стола.

3.УКАЗАНИЯ ПО СБОРКЕ СТОЛА-КНИЖКИ.

Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки

строго следуйте указаниям настоящей инструкции.

Предприятие-изготовитель не несет ответственность за повреждения изделия, произошедшие

во время сборки.

Для сборки изделия необходим следующий инструмент: крестовая отвертка, молоток,

ключ-шестигранник 4мм (входит в комплект изделия).

180
