4.6 - кОД ОШИБкИ
При возникновении в котле неполадки на дисплее начинает мигать символ.
1) При неполадке, которая не приводит к остановке котла, для отображения кода ошибки
следует нажать на кнопку разблокирования (D) ; если котёл находится в режиме ожида
-
ния, код ошибки появляется на дисплее.
2) При неполадке, которая приводит к остановке котла, код мигает непосредственно на
дисплее.
Любая неисправность характеризуется уровнем приоритета: если две неполадки обна
-
руживаются одновременно, отображается код ошибки с более высоким приоритетом.
Далее приводятся коды выявленных неисправностей.
( Num ) = см. условные обозначения разд. 2.2
уСЛОВНЫЕ
ОБОЗНаЧЕНИЯ

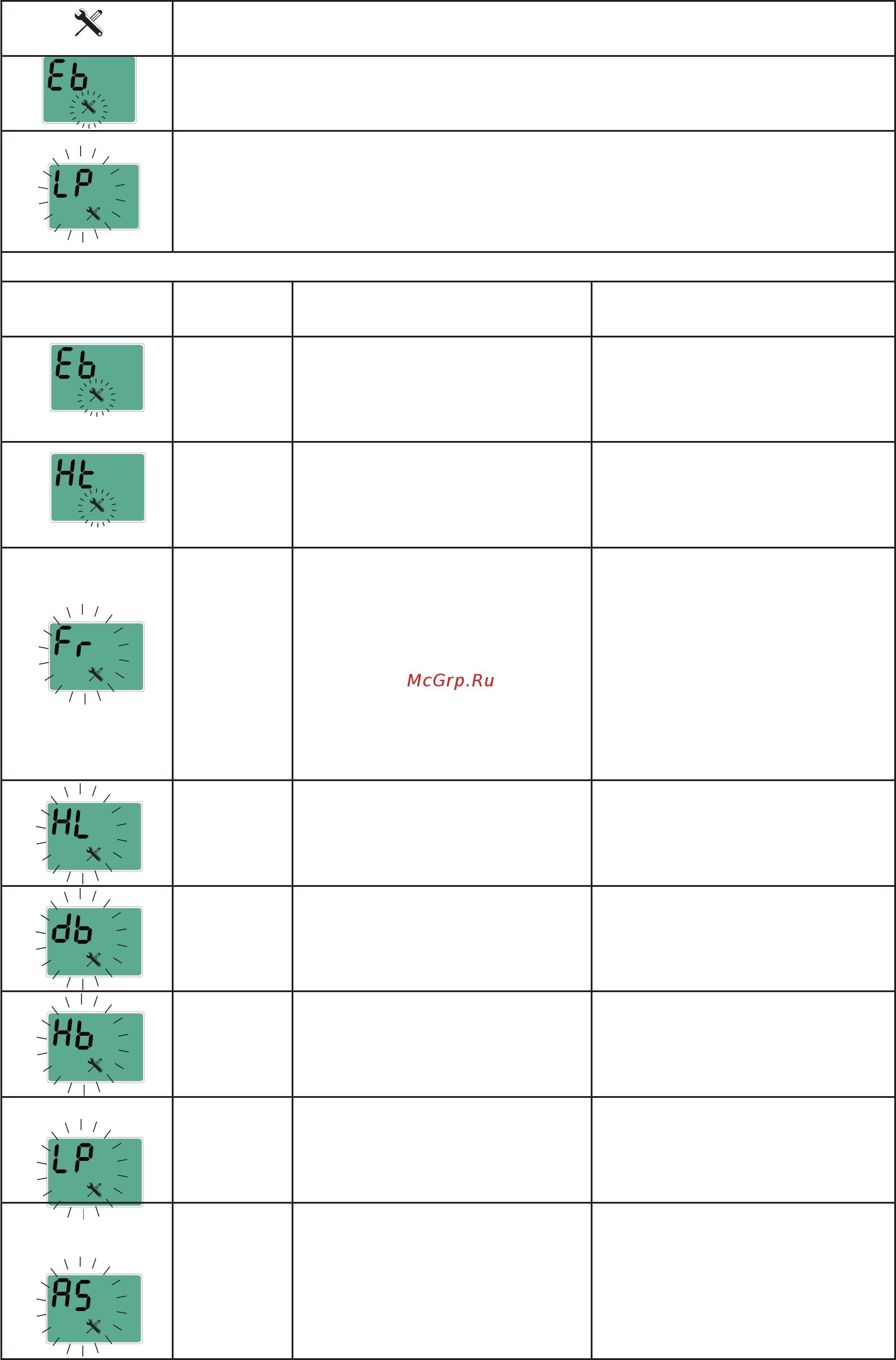

ПрИОрИтЕт ОПИСаНИЕ рЕШЕНИЯ
0 НаружНЫй ДатЧИк
отключён
Проверьте кабельную проводку
и при необходимости замените
наружный датчик.
2 ВЫСОкаЯ тЕМПЕратура
Температура котла
слишком высокая
Проверьте работу циркуляцион
-
ного насоса ( 12 ) и при необходи-
мости прочистите теплообменник
( 9 )
3 ЗаМЕрЗаНИЕ
тЕПЛООБМЕННИка (9)
Обнаружено замерзание тепло
-
обменника. Если датчик отопле-
ния обнаруживает температуру
ниже 2° C, включение горелки
блокируется до тех, пока датчик
не обнаружит температуру выше
5° C.
Отключите электропитание, за-
кройте газовый кран, осторожно
разморозьте теплообменник.
4 ЗаЩИтНЫй тЕрМОСтат
Сработал защитный термостат
( 10 ).
Нажмите на кнопку разблоки
-
рования ‘‘D’’ на панели и/или
проверьте термостат и его под-
ключения, не разомкнуты ли они.
5 ДатЧИк гВС
Неисправность датчика ГВС ( 1 ).
Проверьте работу датчика (см.
таблицу "Сопр./Темп.") и его под
-
ключений.
6 ДатЧИк ОтОПЛЕНИЯ
Неисправность датчика отопле
-
ния ( 11 ).
Проверьте состояние датчика
(см. таблицу "Сопр./Темп.") и его
подключений.
7 НЕхВатка ВОДЫ
Недостаточное давление воды, что
приводит к срабатыванию реле ми-
нимального давления воды ( 13 ).
Восстановите давление с помо-
щью крана заполнения и опреде-
лите возможные утечки. Проверьте
состояние расширительного бака.
8
НЕИСПраВНОСтЬ рЕЛЕ ДаВЛЕНИЯ
( 19 ) Короткое замыкание/наличие
конденсата в силиконовых трубках
реле давления.
Проверьте функциональность реле
давления и соединений, удалите
возможные остатки конденсата. При
необходимости установите соответ-
ствующий комплект против образо-
вания конденсата.
