Ballu Complete 1500 Инструкция по эксплуатации онлайн

Ballu Complete 1500 Инструкция по эксплуатации онлайн
Сердечно поздравляем Вас с приобретением
электрического обогревателя Ballu!
Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте
1. Общие рекомендации
1.1. Правильность монтажа влияет на эффективность ра
боты конвектора. Прибор можно установить в поме
щениях, допускающих эксплуатацию электрооборудо
вания, имеющего класс II защиты
от поражения электрическим то
ком. Аппарат защищен от водяных
брызг. Прибор должен быть смон
тирован в соответствии с правила
ми по электробезопасности. Мини
мальные размеры помещения, в
котором он может быть установлен,
приведены на рис. 1 (зоны 2 или 3).
1.2. Конвектор должен быть смонтирован таким образом,
чтобы человек, принимающий ванну или душ, не мог
дотянуться до его выключателя и других органов уп
равления.
1.3. Нельзя располагать конвектор непосредственно под
розеткой электропитания.
1.4. Розетка должна быть подключена к сети электропита
ния через однополюсный автоматический выключатель.
1.5. В помещениях с высокой влажностью система элек
тропитания должна быть защищена устройством за
щиты, управляемым дифференциальным (остаточ
ным) током не менее чем 30 мА.
2. Крепление
2.1. Расстояния между конвектором и
находящимися рядом предметами
должны соответствовать рис. 2.
2.2. Конвектор крепится к стене при по
мощи монтажной пластины, входя
щей в комплект поставки. Для креп
ления этой пластины выполните
следующие операции (см. рис. 3 и 4):
• Отвинтите монтажную пластину от
крепежных лап прибора.
• Прислоните пластину к стене верти
кально, сзади стоек прибора.
• Разметьте положение одного или
нескольких отверстий А, просвер
лите их и вставьте в них дюбели
(см. рис. 3 и 4, поз.1).
• Поднимите пластину и совместите
ее отверстия с отверстиями, про
сверленными в стене (см. рис. 3 и 4,
поз.2).
• Разметьте положение одного или
нескольких отверстий под крепеж
ные лапы, просверлите, их вставьте в них дюбели и
привинтите.
• Убедившись в том, что монтажная пластина установлена
в правильном положении, затяните все винты до упора.
2.3. Размеры A, B, C и D зависят от теп
лопроизводительности прибора
(см. приведенную ниже таблицу).
Размеры C и D указывают положение
прибора относительно монтажной
пластины.
3. Подключение к электрической сети
3.1. Однофазная сеть 220 В
3.2. Подключение
Конвектор комплектуется двухжильным шнуром электро
питания с вилкой.
В случае неисправности шнура электропитания направь
те изготовителю извещение. Отдел послепродажного
обслуживания или другой уполномоченный сотрудник
примет соответствующие меры.
1. Блок управления
1.1. Выключатель
Положение А (выкл.): отключение
отопления
Положение М (вкл.): включение
отопления
1.2. Ручка термостата.
1.3. Индикатор температуры.
1.4. Непрозрачная защитная крышка
2. Ограничение хода ручки термостата или ее
блокировка (см. рис. 9)
2.1. Задание максимальной темпера
туры:
• При помощи пассатижей извлеки
те однин из двух указанных на ри
сунке ограничителей.
• Поворачивая ручку термостата,
установите ее на требуемое мак
симальное значение.
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
P, Вт 500 750 1000 1250
1500 1750 2000
А, мм
154 154 234 178 248 405 405
B, мм
200 200 200 200 200 200 200
C, мм
112 112 112 123 138 141 221
D, мм
94 94 94 219 214 214 214

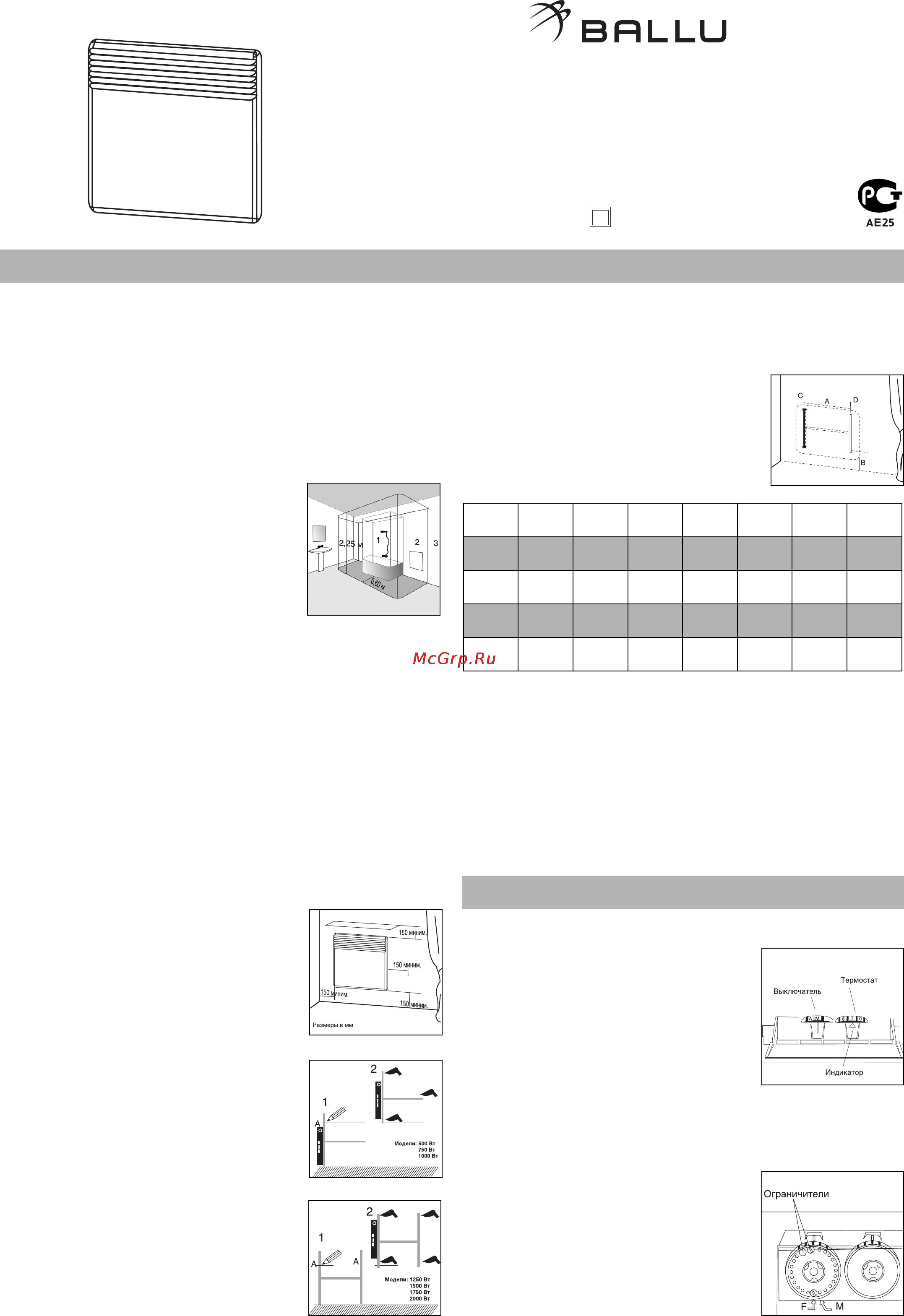

Руководство по установке и эксплуатации
ЭЛЕКТРИЧЕСКИЙ ОБОГРЕВАТЕЛЬ (КОНВЕКТОР)
COMPLETE
220V~ IP 24 IK 08.
ВКЛЮЧЕНИЕ КОНВЕКТОРА
Рис. 8
Рис. 9
