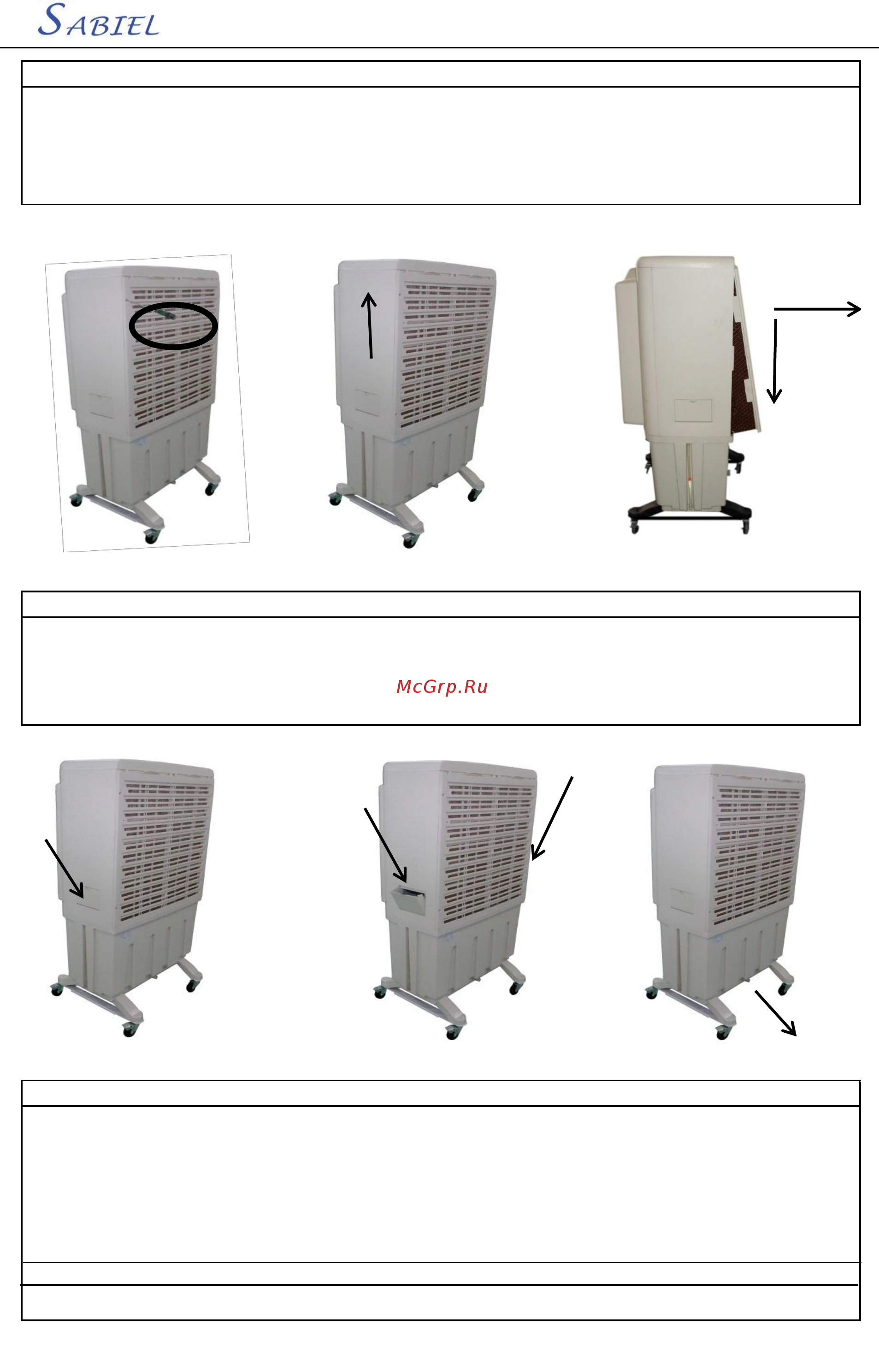

Установка/замена задней стенки (охлаждающей панели):

А. Ослабьте 4 болта, удерживающих заднюю стенку крестовой отверткой (рис.7)

В. Вытяните через верх пылевую сетку и заднюю стенку (рис 8)

С. Потяните на себя заднюю стенку охладителя, затем извлеките охлаждающую панель (рис.9)

D. Сборку произведите в обратном порядке.

Заливка воды

Установка колесных пар:

А. Возьмите две колесных пары, показанных на рис.5.

В. Используйте болты ST5x20 чтобы прикрутить рамы к низу бака. Используйте шуруповерт

(отвертку) с насадкой Philips для вкручивания болтов в предназначенные отверстия в низу бака

(рис 6).

А. Откройте отверстие, предусмотренное для залива воды, как показано на рис.10

В. Залейте воду, используя специальное отверстие (рис 11)

С. С противопроложной стороны корпуса предусмотрен штуцер для подключения

охладителя к водопроводу. (рис 11)

Внимание! Перед первым подключение необходимо

подключить узел поплавкового клапана. Он лежить в баке.

Дренаж

D. Откройте дренажный клапан, спустите воду и аккуратно закройте (рис 12)
