Sabiel S180LID [10/26] Принципиальная схема системы управления моделeй sabiel
![Sabiel S180LID [10/26] Принципиальная схема системы управления моделeй sabiel](/views2/1480123/page10/bga.png)

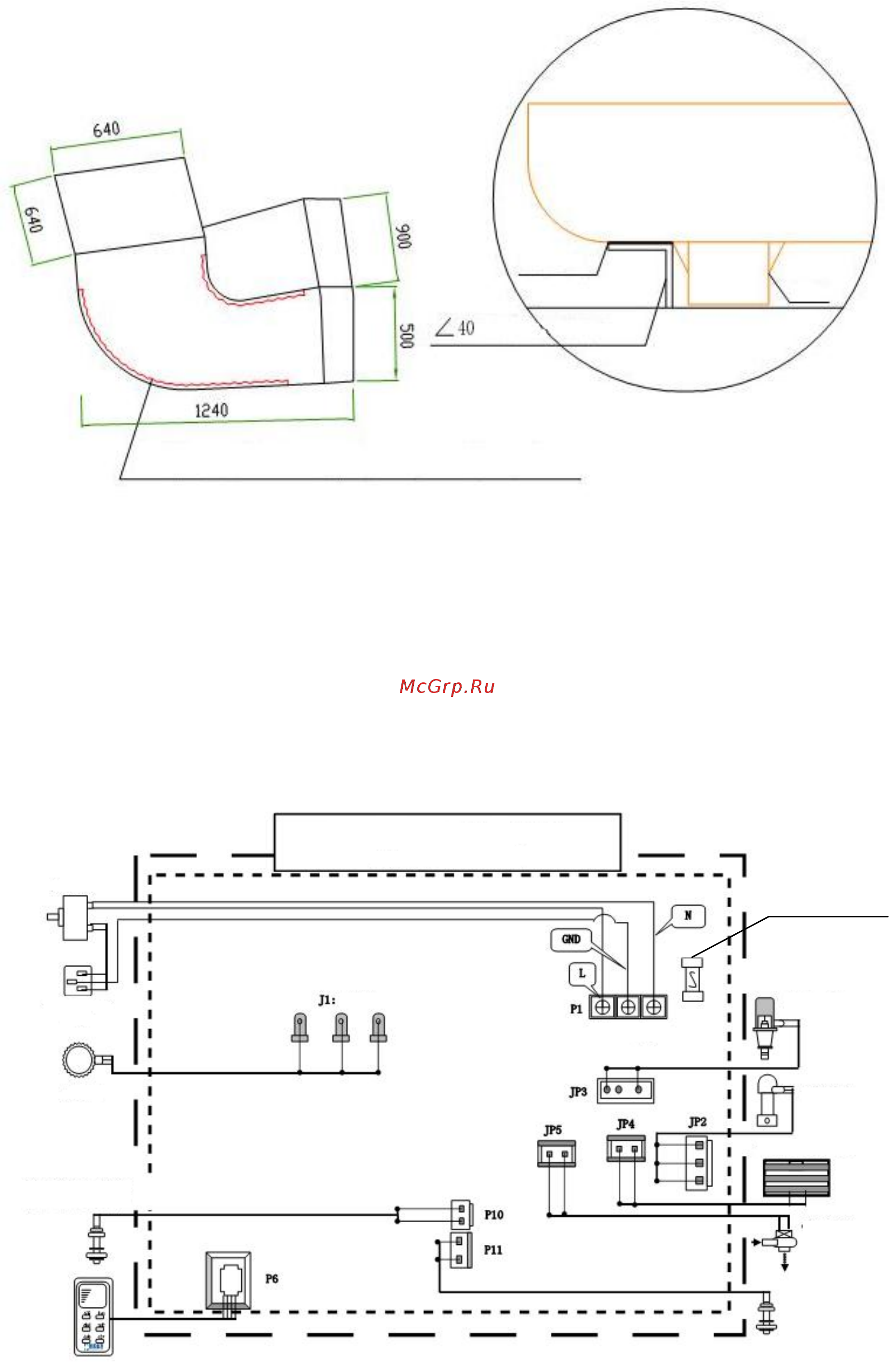

(4) схема воздуховода
Примечание:
Как показано выше, охладитель крепится посредством четырех монтаж-
ных отверстий в нижней его части к четырем стальным трубам, приваренным
к кронштейну, во избежание смещения установки.
8. Принципиальная схема системы управления моделeй SABIEL
S180LID/LIS/LIT (схемы других моделей находятся под крышкой)
Поддон
Опора
в изгибах трубы должен быть проложен слой
изоляции из хлопковой ткани 30 мм толщиной
Клейкое
покрытие
Угловой железный
фланец
двигатель
двигатель
однофазное элек-
тропитание
выключатель
Электрическая схема
датчик уровня
воды (низкий
уровень воды)
датчик уровня
воды (высокий
уровень воды)
электромаг-
нитный
клапан
диффузор
водяной
насос
сливной
клапан
предохранитель
разводка проводов
настенный
пульт
управления
S180LID
