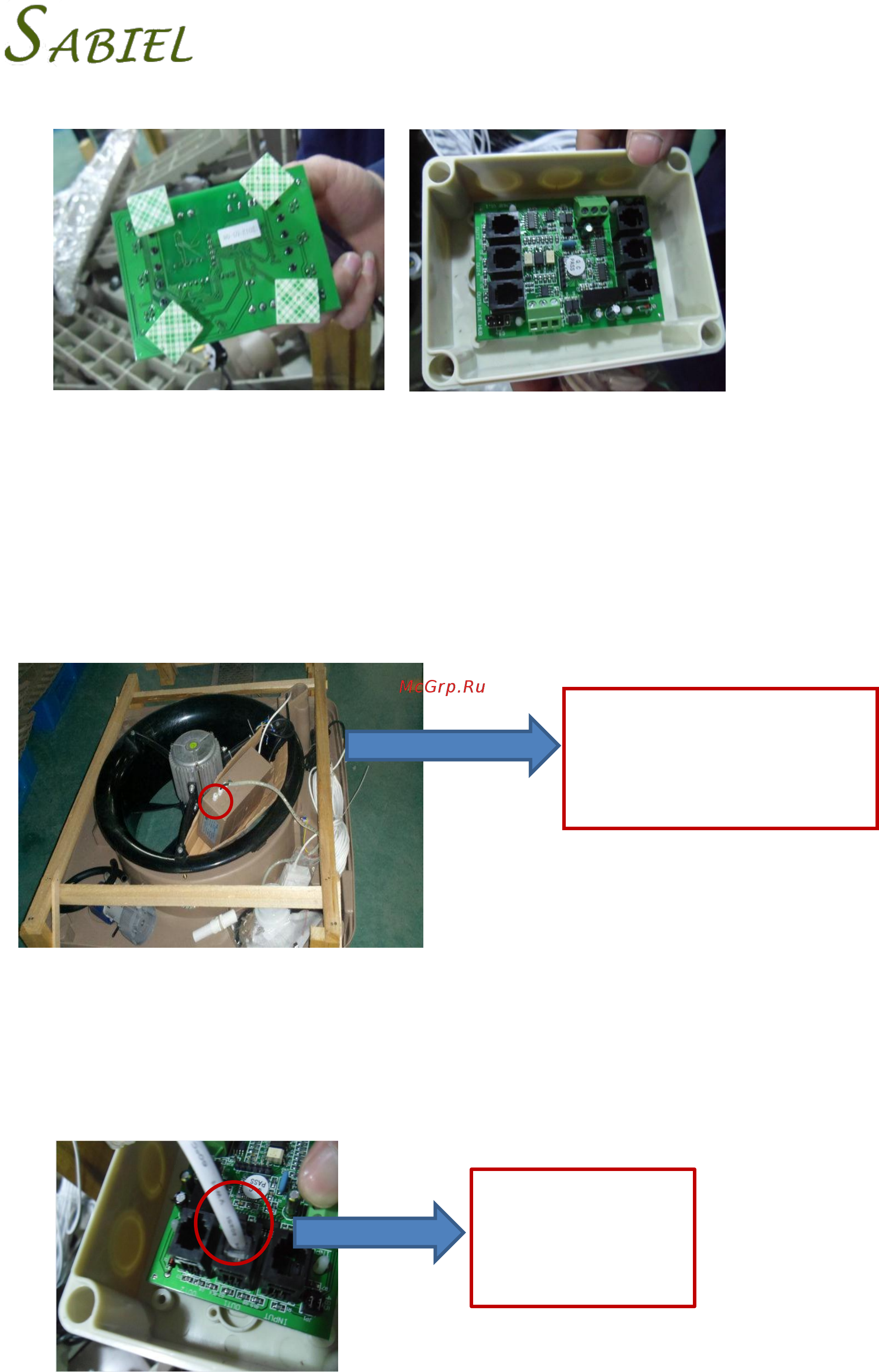

Внимание: Подключение аппаратов к концентратору (HUB) производится штатным проводом

напрямую. Первый аппарат подключается к выходу (Out) 1, второй аппарат подключается к

выходу (Out) 2,

третий аппарат подключается к выходу (Out) 3, четвертый аппарат подключается к выходу 4.

Выход 5 служит для соеденения концентратора (HUB) с последующим концентратором.

Шаг 5: Подсоедините провода к плате.

Внимание: А. К одному концентратору (HUB) может быть подключено до 4 аппаратов.

B. Выходы (OUT)1, 2, 3,4 предназначены для соединения концентратора (HUB) с платами

подключаемых аппаратов.

C. Выход (Out) 1 следует подключить обязательно, т.к. через него осуществляется питание

концентратора (HUB).

D. Вход (Input) 1 служит для подключения выносного пульта управления.

Через Выход (OUT) 5 подсоединяется следующий концентратор (HUB).

Выход (Out)1 на

плате концентратора.

Штатный провод на

подключаемом аппарате, для

соеденения с концентратором.

Шаг 4: Прикрепите плату к коробке

Концентратор (HUB) SABIEL
