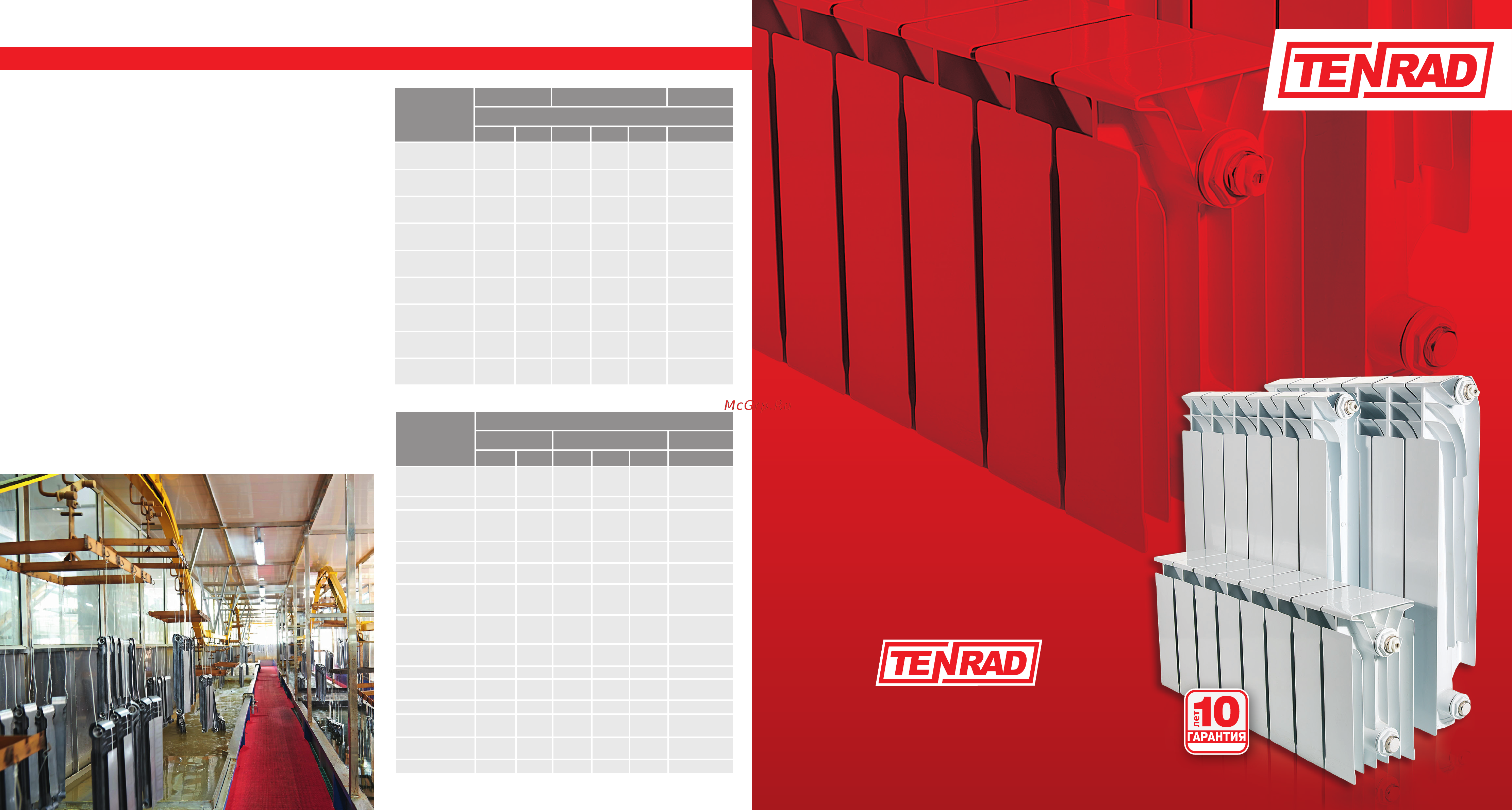

УНИКАЛЬНАЯ ЗАПАТЕНТОВАННАЯ КОНСТРУКЦИЯ

СЕКЦИОННЫЕ РАДИАТОРЫ

www.tenrad.ru

 ПОЛНОБИМЕТАЛЛИЧЕСКИЕ

 АЛЮМИНИЕВЫЕ

 КОМБИНИРОВАННЫЕ

Посекционная окраска Тепловой поток

Радиаторы алюминиевые секционные TENRAD AL

доступ ны в типоразмерах: 500/80; 500/100; 350/100.

Секции радиаторов изготовляются мето дом литья

под давлением из высокопрочного алюминиевого

сплава ADC 12 согласно японскому стандарту (соот-

ветствует российской марке АК9М2 по ГОСТ15183-93).

Радиаторы полнобиметаллические секционные

TENRAD BM доступны в типоразмерах: 500/100;

350/100. Секции представляют собой трубчатый

сварной каркас в теплоотдающей алюминиевой обо-

лочке. Теплотехнические показатели радиаторов

TENRAD BM 500/100 аналогичны чугунным радиа-

торам МС140, что позволяет производить их замену

без пересчета количества требуемых секций.

Радиаторы комбинированные секционные TENRAD

AL/BM доступны в типоразмере: 150/120. Радо-

вые секции радиаторов серии AL/BM выполне-

ны из алюминия, не имеют вертикального канала,

замыкаю щая секция является комбинированной

полнобиметаллической. Таким образом, радиатор

представляет собой «трубную петлю», что позво-

ляет собрать радиатор фактически любой длины,

ограниченной только мощ ностью насоса.

Наименование

показателя

Значение показателя

TENRAD BM TENRAD AL TENRAD AL/BM

500/80 350/80 500/100 500/80 350/100 150/120

Расстояние между

осями трубопрово-

дов, мм

500 350 500 500 350 150

Высота секции, мм 550 400 570 565 420 250

Номинальный

тепловой поток сек-

ции при ΔТ=70°С, Вт

150 107 175 146 127 81,3

Рабочее давление,

МПа

2,4 2,4 1,6 1,6 1,6 2,4

Пробное давление,

Мпа

3,6 3,6 2,4 2,4 2,4 3,6

Максимальная

температура тепло-

носителя, °С

120 120 120 120 120 120

Интервал водород-

ного показателя рН

теплоносителя

7÷11 7÷11 7÷8 7÷8 7÷8 7÷9

Водяной объем

секции, л

0,16 0,14 0,38 0,35 0,25 0,1

Вес секции, кг 1,44 1,2 1,32 0,95 1,05 0,87

Показатель степе-

ни "n"

1,26 1,3 1,28 1,3 1,31 1,29

Цвет

RAL 9010 RAL 9010 RAL 9010 RAL 9010 RAL 9010 RAL 9010

Присоединительная

резьба

G 1" G 1" G 1" G 1" G 1" G 1"

Гарантийный срок,

лет

10 10 10 10 10 10

Срок службы, лет 50 50 50 50 50 50

Температурный

напор, °С

TENRAD BM TENRAD AL TENRAD AL/BM

Тепловой поток одной секции, Вт

500/80 350/80 500/100 500/80 350/100 150/120

25 41 28 47 38 32 22

30 52 36 59 49 42 27

35 63 43 72 59 51 33

40 74 51 85 71 61 39

45 86 60 99 82 71 46

50 98 69 114 94 82 53

55 11 78 129 107 93 60

60 124 88 144 119 104 67

65 137 97 159 133 115 74
