Конденсационные осушители воздуха SABIEL серии DС

рекомендуется его размещать в местах, где температура ниже температуры точки росы

осушаемого воздуха.

Осушитель должен быть смонтирован в горизонтальном положении. При монтаже

используйте уровень.

Внимание! Пожалуйста, обеспечьте свободное пространство вокруг осушителя для

обеспечения доступа при диагностике и техническом обслуживании.

6.5. Присоединение воздуховодов

Размер воздуховодов должен соответствовать размерам фланцев осушителя.

Присоединение воздуховодов к фланцам осушителя производится винтами длиной 20 мм :

 Для уменьшения потерь давления используйте воздуховоды как-можно меньшей

длины;

 Для уменьшения потерь давления используйте уплотнительные элементы при

присоединении воздуховодов к фланцам осушителя;

 Во избежание выпадения конденсата используйте изолированные воздуховоды;

 Для снижения вибрации и шума в воздуховодах используйте демпферные элементы

крепежа;

6.6. Присоединение дренажной линии

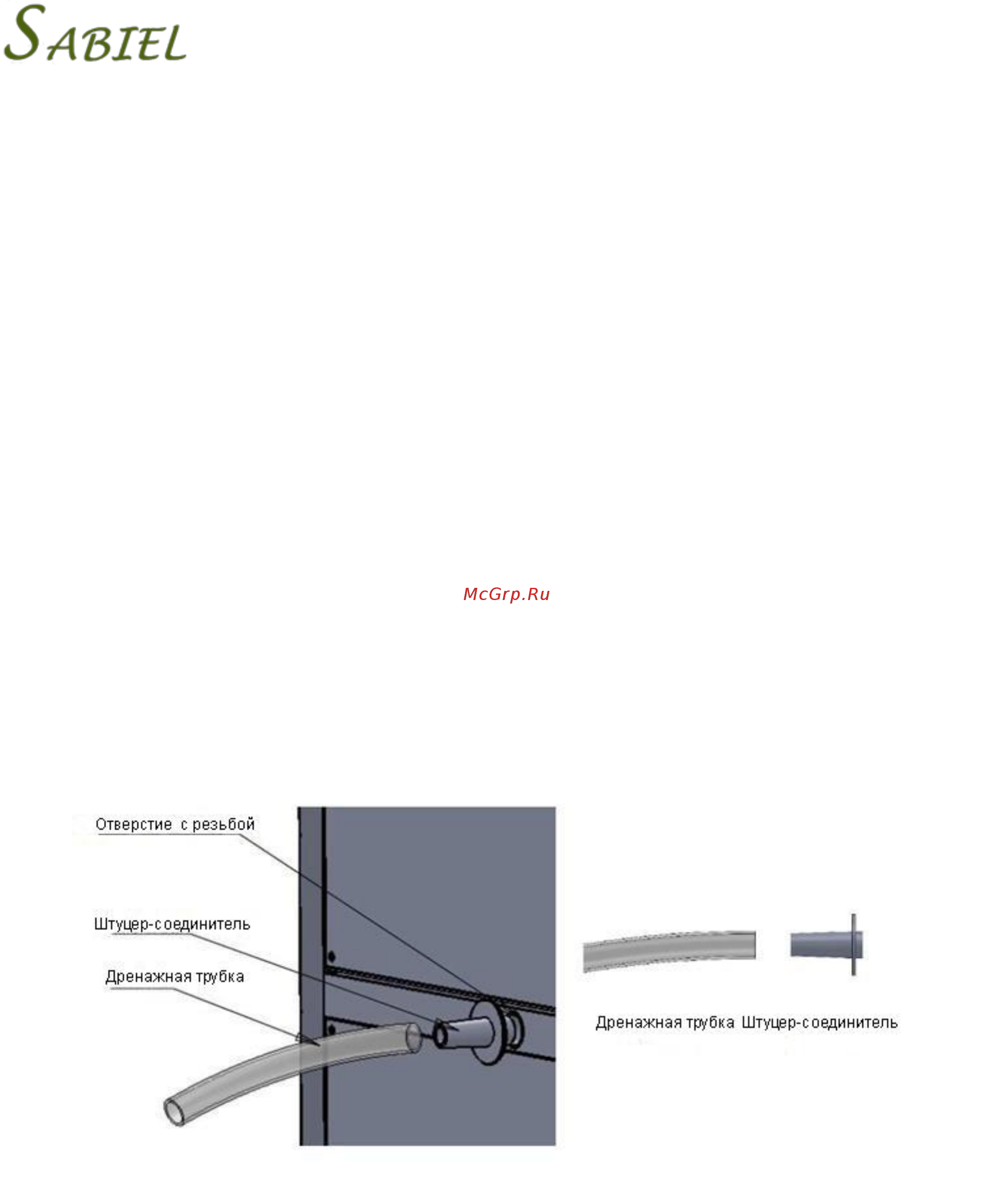

Присоедините дренажную трубу как показано ниже:
