7

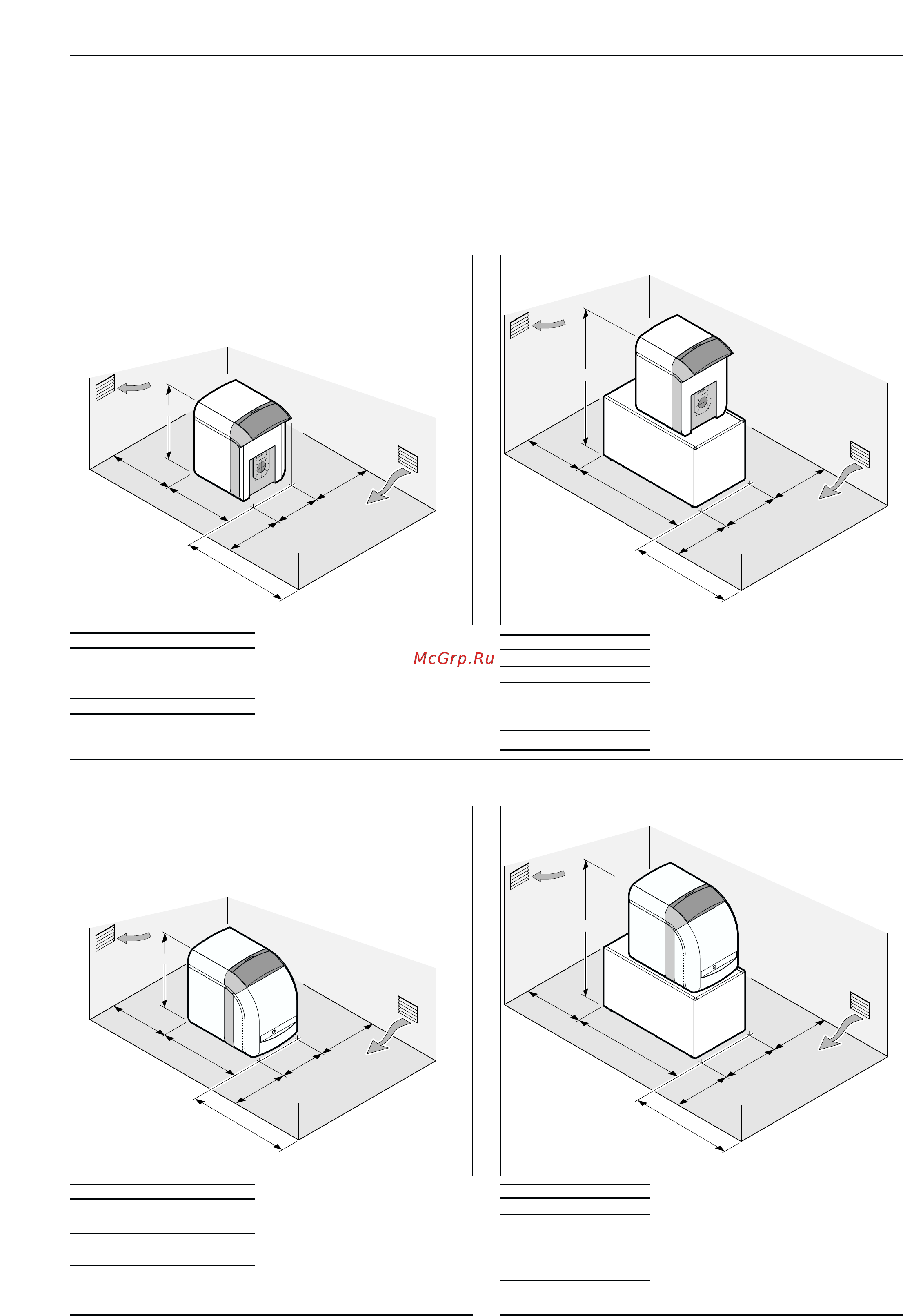

2.1 Установка в котельной
Перед установкой котла необходимо обеспечить
достаточное пространство.
● GT 120
На схемах приведены минимальные размеры (в
метрах), рекомендуемые для обеспечения
беспрепятственного доступа к котлу.
● GT 1200
8575N005A
0,5m
A
1m
0,5m
0,5m
570
860
Котел A (мм)
GT 123 565
GT 124 692
GT 125 819
GT 126 946
2. УСТАНОВКА КОТЛА
8575N006C
0,5m
L
1m
0,5m
0,5m
600
1490
8575N007A
0,5m
A
1m
0,5m
0,5m
570
860
Котел A (мм)
GTU 123 860
GTU 124 987
GTU 125 1 114
GTU 126 1 241
8575N008C
0,5m
L
1m
0,5m
0,5m
600
1490
● GTU 120 ● GTU 1200
Котел L (мм)
GT 1203/160 930
GT 1204/160 930
GT 1205/160 939
GT 1206/160 1 066
GT 1205/250 1 306
GT 1206/250 1 306
Котел L (мм)
GTU 1203/160 930
GTU 1204/160 987
GTU 1205/160 1 114
GTU 1205/250 1 306
GTU 1206/250 1 306
