термостат автоматически включается и аппарат готов к новому включению.

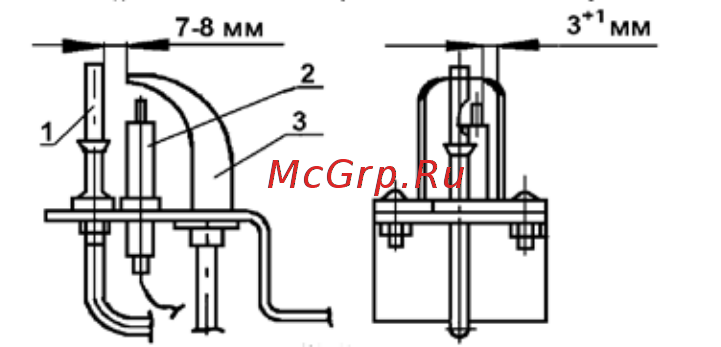

Рис.3 Устройство запальное

1. Термопара, 2. Свеча зажигания, 3. Запальник

4.6. Устройство запальное Рис.3 предназначено для крепления запальника,

термопары, свечи зажигания и розжига основной горелки. Для обеспечения

воспламенения газа зазор между электродом свечи зажигания и запальником

должен быть в пределах 3+1 мм.

4.7. Безопасность работы аппарата обеспечивается автоматикой,

срабатывание которой происходит при:

- погасании пламени на запальнике;

- отсутствии тяги в дымоходе;

- прекращении подачи газа или падении давления газа ниже нижнего значения;

- повышении температуры воды в баке аппарата выше 93

С ÷ 100

С.

В этом случае автоматически прекращается подача газа к запальнику и

основной горелке.

5. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5.1. Уход за аппаратом осуществляет владелец. Монтаж, первичный запуск

аппарата должны выполняться только газовым хозяйством, сервисной

с л у ж б о й з авода-изготовителя или специализированными монтажными

службами, имеющими специальную лицензию (разрешение) на данный вид

р а б о т .

5.2. Во избежание несчастных случаев и порчи аппарата

ЗАПРЕЩАЕТСЯ:

- включать аппарат лицам, не прошедшим специальное обучение (инструктаж)

и детям;

- применять огонь для обнаружения утечек газа (для этих целей пользуйтесь

мыльной эмульсией);

- включать аппарат при отсутствии тяги в дымоходе и без предварительного

заполнения системы отопления и аппарата водой;

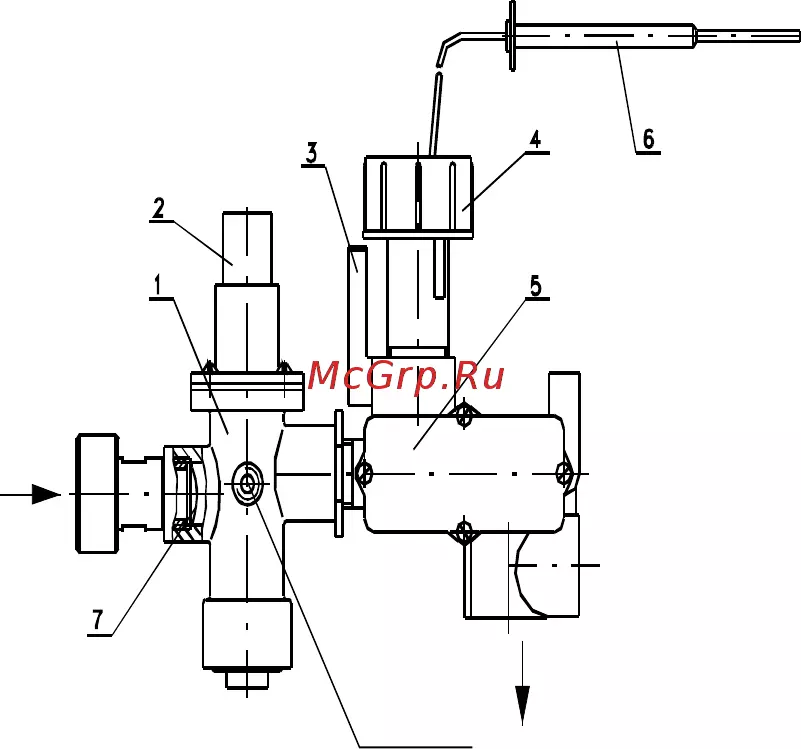

- нажимать кнопку пусковую 2 (Рис.2) и вращать ручку регулировочную

температуры нагрева воды 4 (Рис.2) без надобности;

- удерживать кнопку пусковую в нижнем положении при помощи каких-либо

приспособлений;
