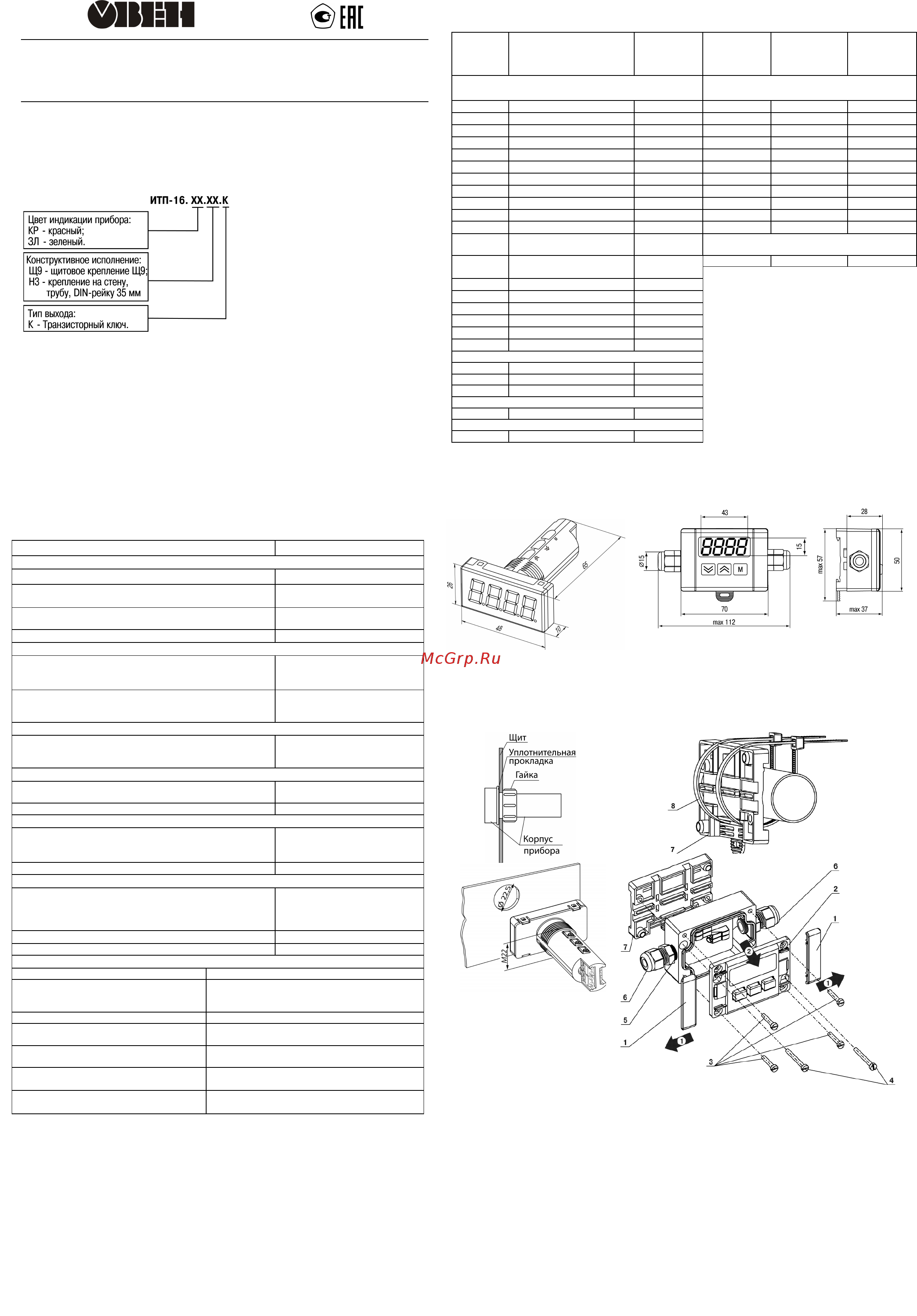

ИТП-16
Измеритель аналоговых сигналов универсальный
Руководство по эксплуатации
Настоящее Руководство по эксплуатации предназначено для ознакомления
обслуживающего персонала с устройством, принципом действия, конструкцией,
технической эксплуатацией и обслуживанием измерителя аналоговых сигналов
универсального ИТП-16 (в дальнейшем по тексту именуемого «прибор»).
Прибор выпускается согласно ТУ 26.51.43-003-46526536-2017.
Прибор изготавливается в нескольких исполнениях, отличающихся друг от друга
конструктивным исполнением и цветом индикации. Информация о варианте исполнения
зашифрована в полном условном обозначении прибора:
Пример обозначения прибора при
заказе: ИТП-16.КР.Н3.К*
При этом изготовлению и поставке
подлежит измеритель аналоговых
сигналов универсальный с красным
цветом индикации в корпусе
настенного крепления.
* в настоящее время приборы выпускаются только в щитовом исполнении Щ9.
1 Назначение прибора
Прибор предназначен для измерения и индикации физической величины с помощью
внешних датчиков.
Прибор позволяет осуществлять следующие функции:
− измерение и отображение значения измеряемой физической величины на цифровом
индикаторе;
− сигнализация о нахождении измеряемой физической величины в критической зоне;
− регулирование измеряемой физической величины по on/off закону с помощью
дискретного выхода на основе транзисторного ключа;
− индикация обрыва или короткого замыкания в линии связи "прибор-датчик".
2 Технические характеристики и условия эксплуатации
2.1 Технические характеристики прибора
Таблица 2.1 - Технические характеристики
Наименование
Значение
Характеристики входных сигналов
Количество каналов измерения
1
Входное сопротивление при измерении напряжения,
не менее, кОм
250
Измерение температуры при помощи температурных
преобразователей типа
см. таблицу 3.1
Время опроса входа, не более
1 сек
Метрологические характеристики
Основная приведенная погрешность, не более :
– при работе с ТС, унифиц.сигналами напряжения
– при работе с ТП
±0,25 %
±0,5 %
Предел допускаемой дополнительной погрешности,
вызванной изменением температуры окружающей
среды
не более 0,2 предела
основной погрешности
измерения на каждые 10°С
Характеристики выходных сигналов
«Транзисторный ключ n-p-n »:
– максимальный постоянный ток нагрузки
– максимальное напряжение постоянного тока
200 мА
42 В
Характеристики питания прибора
Напряжение питания
10…30 В постоянного тока
(номинал. напряжение 24 В)
Потребляемая мощность, не более
1 Вт
Характеристики конструкции
Габаритные размеры прибора:
– настенный Н3 (без кронштейна и гермовводов)
– щитовой Щ9
70×50×28 мм
26×48×65 мм
Масса прибора в упаковке , не более
0,1 кг
Характеристики надежности
Степень защиты корпуса:
– настенный Н3
– щитовой Щ9 (со стороны лицевой панели)
– щитовой Щ9 (со стороны клемм)
IP65
IP65
IP20
Средняя наработка на отказ
100000 ч
Средний срок службы
12 лет
Условия эксплуатации
Диапазон рабочих температур
минус 40..+60 °С
Относительная влажность воздуха при
+25 °С и более низких температурах
без конденсации влаги
до 80 %
Атмосферное давление
84..106,7 кПа
Окружающая среда
закрытые взрывобезопасные помещения
без агрессивных паров и газов
Устойчивость к механическим
воздействиям
группа N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным
воздействиям
по ГОСТ Р МЭК 61326-1-2014 класс А с
критерием качества функционирования А
Уровень излучения радиопомех
(помехоэмиссия)
по ГОСТ 30804.6.3-2013
3 Типы подключаемых входных устройств
Таблица 3.1 - Используемые на входе первичные преобразователи (датчики)
на
инди-
Условное
обозначение датчика
Диапазон
Измере-
ний,°С
Обозн. на
инди-
каторе
Условное
обозначени
е датчика
Диапазон
Измере-
ний,°С
Термопреобразователи сопротивления по
ГОСТ 6651-2009
Термоэлектрические преобразователи
по ГОСТ Р 8.585-2001
Cu50(α
1)
=0,00426°С
-1
)
-50 …+200
tP.L
TХК (L)
–200…+800
50М (α=0,00428 °С
-1
)
-180 …+200
tP.KA
TХА (К)
–200…+1300
Pt50 (α=0,00385 °С
-1
)
-200…+850
tP.J
TЖК (J)
–200…+1200
50П (α=0,00391 °С
-1
)
-200…+850
tP.n
TНН (N)
–200…+1300
Cu100(α=0,00426°С
-1
)
-50 …+200
tP.t
TМК (Т)
–250…+400
100М (α=0,00428 °С
-1
)
-180 …+200
tP.S
TПП (S)
–50…+1750
Pt100 (α=0,00385 °С
-1
)
-200…+850
tP.r
TПП (R)
–50…+1750
100П (α=0,00391 °С
-1
)
-200…+850
tP.b
TПР (В)
+200…+1800
Ni100 (α=0,00617 °С
-1
)
-60…+180
tP.A1
TВР (А-1)
0…+2500
Pt500 (α=0,00385 °С
-1
)
-200…+850
tP.A2
TВР (А-2)
0…+1800
500П (α=0,00391 °С
-1
)
-200…+850
tP.A3
TВР (А-3)
0…+1800
Cu500(α=0,00426 °С
-1
)
-50 …+200
Термоэлектрические преобразователи
по DIN 43710
500М (α=0,00428 °С
-1
)
-180 …+200
tP.tL
TypeL
-200…+900
Примечания
1)
α температурный коэффициент
термометра сопротивления – отношение
разницы сопротивлений датчика,
измеренных при температуре 100 и 0 °С, к
его сопротивлению, измеренному при 0 °С
(R
0
), деленное на 100 °С и округленное до
пятого знака после запятой.
Ni500 (α=0,00617 °С
-1
)
-60…+180
Cu1000(α=0,00426°С
-1
)
-50…+200
1000М (α=0,00428°С
-1
)
-180…+200
Pt1000 (α=0,00385°С
-1
)
-200…+850
1000П (α=0,00391°С
-1
)
-200…+850
Ni1000 (α=0,00617°С
-1
)
-60…+180
Пирометры сумм. излучения по ГОСТ 10627-71
РК-15
+400…+1500
РК-20
+600…+2000
РС-20
+900…+2000
Сигнал напряжения по ГОСТ 26.011-80
0…1 В
-999…9999
Сигнал напряжения
-50…+50 мВ
-999…9999
4 Конструкция прибора
Конструктивно прибор выполнен в двух вариантах:
В пластмассовом корпусе Щ9,
предназначенном для щитового
крепления в круглое отверстие
диаметром 22,5 мм.
Рисунок 4.1
В пластмассовом корпусе Н3, предназначенном для
настенного крепления, крепления на DIN-рейку или
трубу.
Рисунок 4.2
На лицевой панели расположен четырехразрядный семисегментный цифровой индикатор,
предназначенный для отображения значений измеряемой величины, сигнала об аварии и
функциональных параметров прибора; высота символа индикатора 15 мм.
5 Монтаж
Монтаж прибора в щит
Установка приборов настенного исполнения
Рисунок 5.1
Рисунок 5.2
1) Подготовить в щите круглое
отверстие диаметром 22,5 мм;
2) Надеть на тыльную сторону
передней панели прибора
уплотнительную прокладку из
комплекта поставки;
3) Цилиндрическую часть
прибора разместить в
отверстие щита;
4) Обеспечить доступ к
цилиндрической части
пробора за щитом;
5) Надеть на цилиндрическую
часть прибора гайку из
комплекта;
6) Закрутить гайку.
1) При необходимости смонтировать кронштейн (7) на DIN-
рейку или трубу хомутами (8) шириной 6 мм;
2) Снять декоративные крышки (1) по стрелкам 1;
3) Снять переднюю панель корпуса (2) по стрелке 2,
отвинтив четыре винта М3х16 (3)
4) Установите гермовводы через уплотнительное кольцо (5)
из комплекта поставки, не затягивая гайки (6). Если
подключение производится только с одной стороны, один из
гермовводов заменить заглушкой из комплекта поставки;
5) Выполнить внешние подключение по схемам рисунков Б.1-
Б.3, затянуть гайки гермовводов;
6) Установить панель (2) обратно и закрепить винтами (3);
7) Закрепить прибор на кронштейне (7) с помощью двух
винтов М3 х 14 (4), либо прикрепить прибор саморезами
Ø2.9x19 к стене через отверстия для винтов (4);
8) Одеть крышки (1) до щелчка.
