DORN DW-100 [8/15] Инструкция по сборке

ШАГ 3

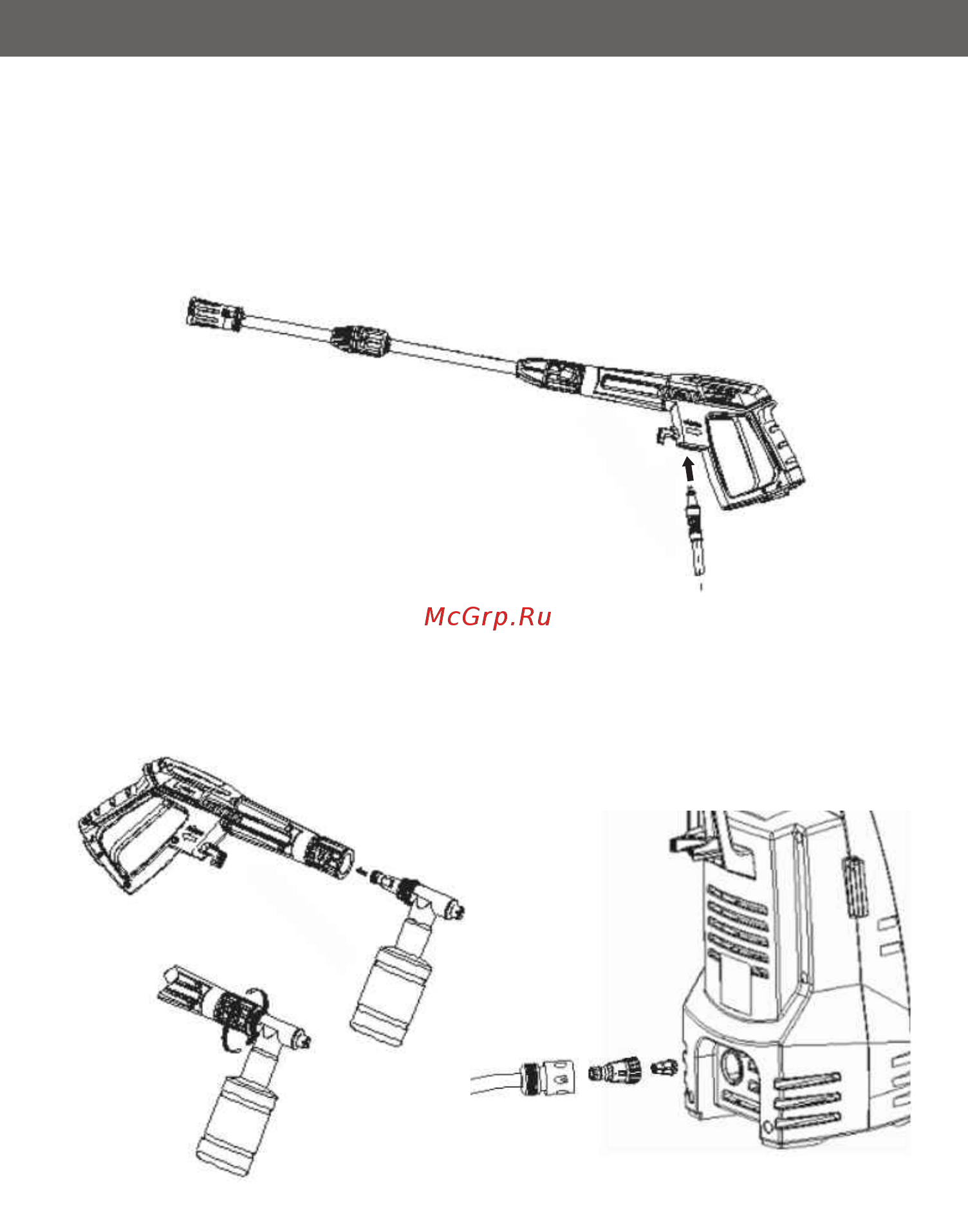

Вставьте регулируемую насадку (G) в пистолет-распылитель. Прижмите и вручную повер-

ните регулируемую насадку по часовой стрелке на пистолете (F), пока она не зафиксирует-

ся. Когда части соединены надлежащим образом, регулируемую насадку невозможно отсо-

единить, просто вытянув из пистолета. Для обеспечения правильной работы в пистолет-

распылитель должны быть вставлены все необходимые насадки.

ШАГ 4

Вставьте насадку для моющего средства (А) в пистолет-распылитель (F). Прижмите и вруч-

ную поверните насадку для моющего средства (A) по часовой стрелке на пистолете (F),

пока она не зафиксируется. Когда части соединены надлежащим образом, насадку невоз-

можно отсоединить, просто вытянув из пистолета (F).

ШАГ 5

Прикрепите соединитель шланга к мойке высокого давления. Прежде чем прикрепить сое-

динитель к фитингу с наружной резьбой, снимите пластиковый колпачок, установленный

для транспортировки. Затем этот пластиковый колпачок можно утилизировать. После уста-

новки обоих компонентов прикрепите садовый шланг с резьбовым соединением к мойке

высокого давления. Присоедините садовый шланг к источнику подачи воды.

ИНСТРУКЦИЯ ПО СБОРКЕ
