Мета Октава 700 Схема сборки облицовки онлайн
2
1
4л
8л
18
17
11
11
10л
9
16
10п
11
14
8п
7
6
4п
3

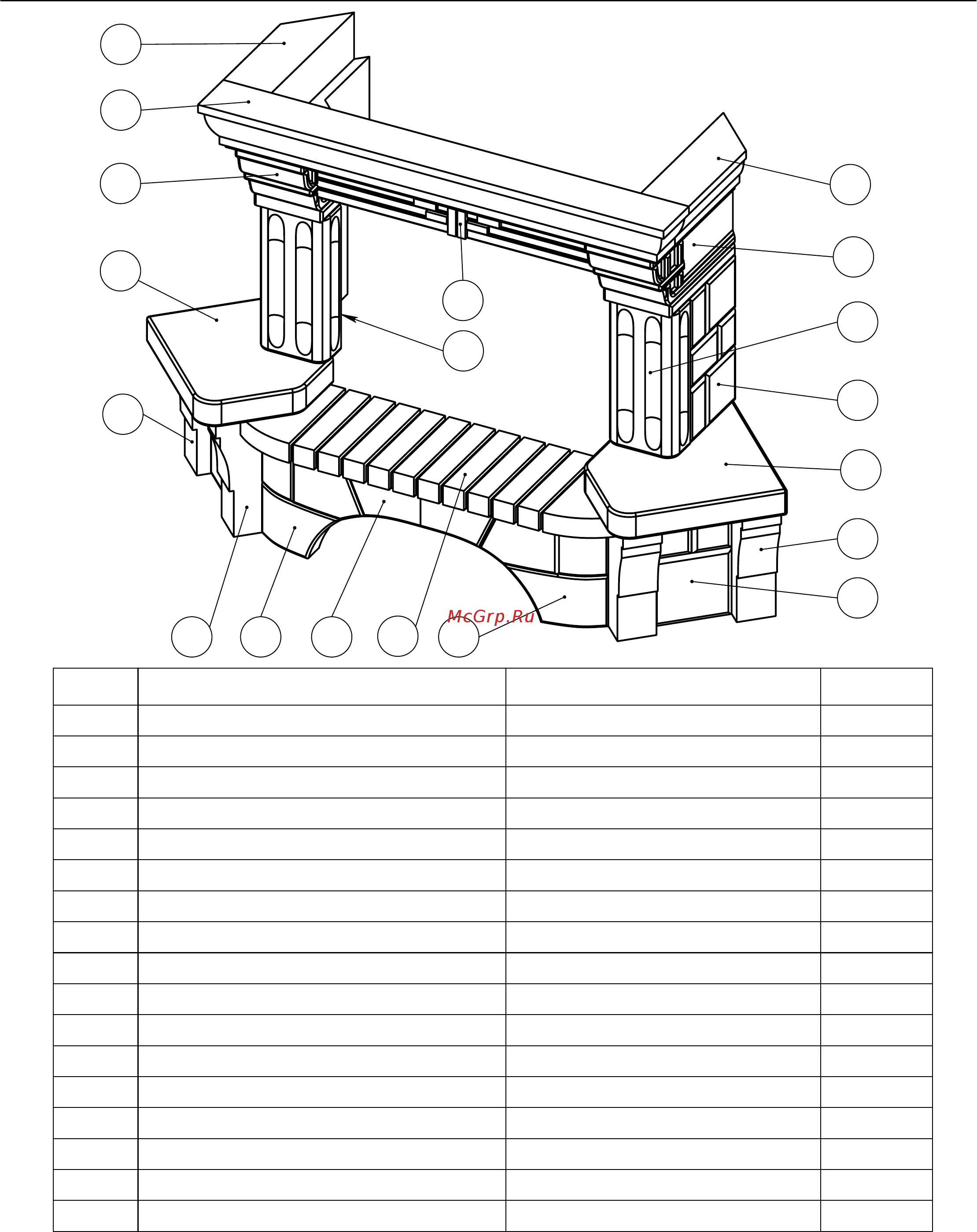

Схема сборки облицовки
"Октава"
Примечания
:
1) Данная облицовка совместима только с топками компании МЕТА шириной 700 мм.
2) П
одставки (деталь №18) не являются видимыми частями облицовки и изготавливаются из
нестандартных литых деталей, могут быть не упакованы в картон.
Указанные размеры являются
справочными и могут корректироваться
без уведомления потребителя
Поз.
Наименование
Габаритные размеры, мм
Кол-во
1
Балка центральная
1140 х 120 х 115
1
2
Балка левая
430 х 120 х 115
1
3
Балка правая
430 х 120 х 115
1
4л
Капитель левая
465 х 170 х 200
1
4п
Капитель правая
465 х 170 х 200
1
6
Колонна фасадная
375 х 170 х 75
2
7
Опора боковая верхняя
270 х 375 х 60
2
8л
Площадка левая
420 х 395 х 65
1
8п
Площадка правая
420 х 395 х 65
1
9
Арка
660 х 130 х 50
1
10л
Опора арки левая
190 х 250 х 80
1
10п
Опора арки правая
190 х 250 х 80
1
11
Опора площадки
310 х 180 х 90
4
14
Опора боковая нижняя
185 х 310 х 60
2
16
Панель нижняя
970 х 230 х 50
1
17
Панель верхняя
745 х 125 х 55
1
18
Подставка
310 х 50 х 50
2
