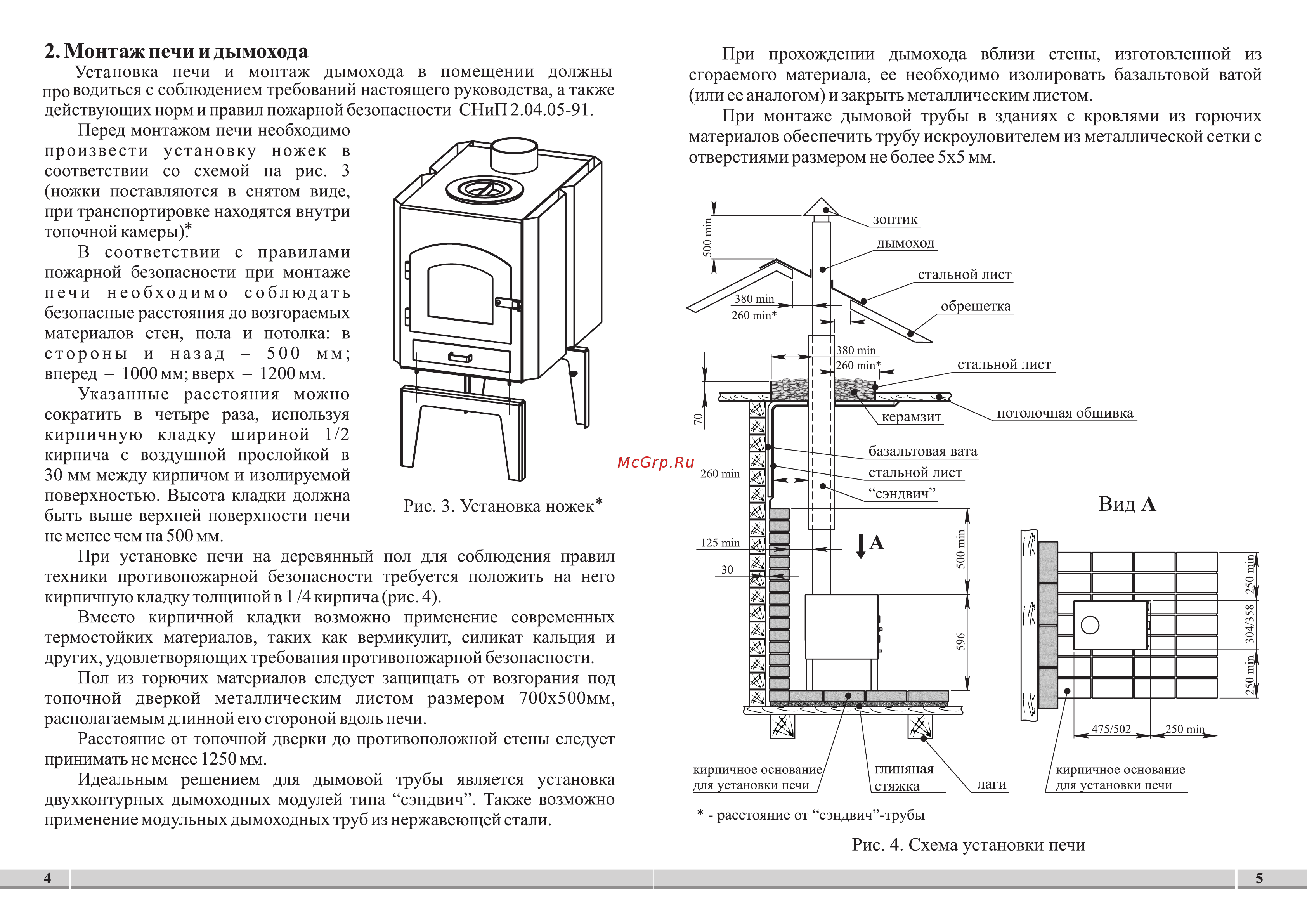

2 Монтаж печи и дымохода Установка печи и монтаж дымохода в помещении должны про водиться с соблюдением требований настоящего руководства а также действующих норм и правил пожарной безопасности СНиП 2 04 05 91 Перед монтажом печи необходимо произвести установку ножек в соответствии со схемой на рис 3 ножки поставляются в снятом виде при транспортировке находятся внутри топочной камеры В соответствии с правилами пожарной безопасности при монтаже печи необходимо соблюдать безопасные расстояния до возгораемых материалов стен пола и потолка в стороны и назад 500 мм вперед 1000 мм вверх 1200 мм Указанные расстояния можно сократить в четыре раза используя кирпичную кладку шириной 1 2 кирпича с воздушной прослойкой в 30 мм между кирпичом и изолируемой поверхностью Высота кладки должна быть выше верхней поверхности печи не менее чем на 500 мм При установке печи на деревянный пол для соблюдения правил техники противопожарной безопасности требуется положить на него кирпичную кладку толщиной в 1 4 кирпича рис 4 Вместо кирпичной кладки возможно применение современных термостойких материалов таких как вермикулит силикат кальция и других удовлетворяющих требования противопожарной безопасности Пол из горючих материалов следует защищать от возгорания под топочной дверкой металлическим листом размером 700x500мм располагаемым длинной его стороной вдоль печи Расстояние от топочной дверки до противоположной стены следует принимать не менее 1250 мм Идеальным решением для дымовой трубы является установка двухконтурных дымоходных модулей типа сэндвич Также возможно применение модульных дымоходных труб из нержавеющей стали При прохождении дымохода вблизи стены изготовленной из сгораемого материала ее необходимо изолировать базальтовой ватой или ее аналогом и закрыть металлическим листом При монтаже дымовой трубы в зданиях с кровлями из горючих материалов обеспечить трубу искроуловителем из металлической сетки с отверстиями размером не более 5x5 мм расстояние от сэндвич трубы Рис 4 Схема установки печи 4 5
