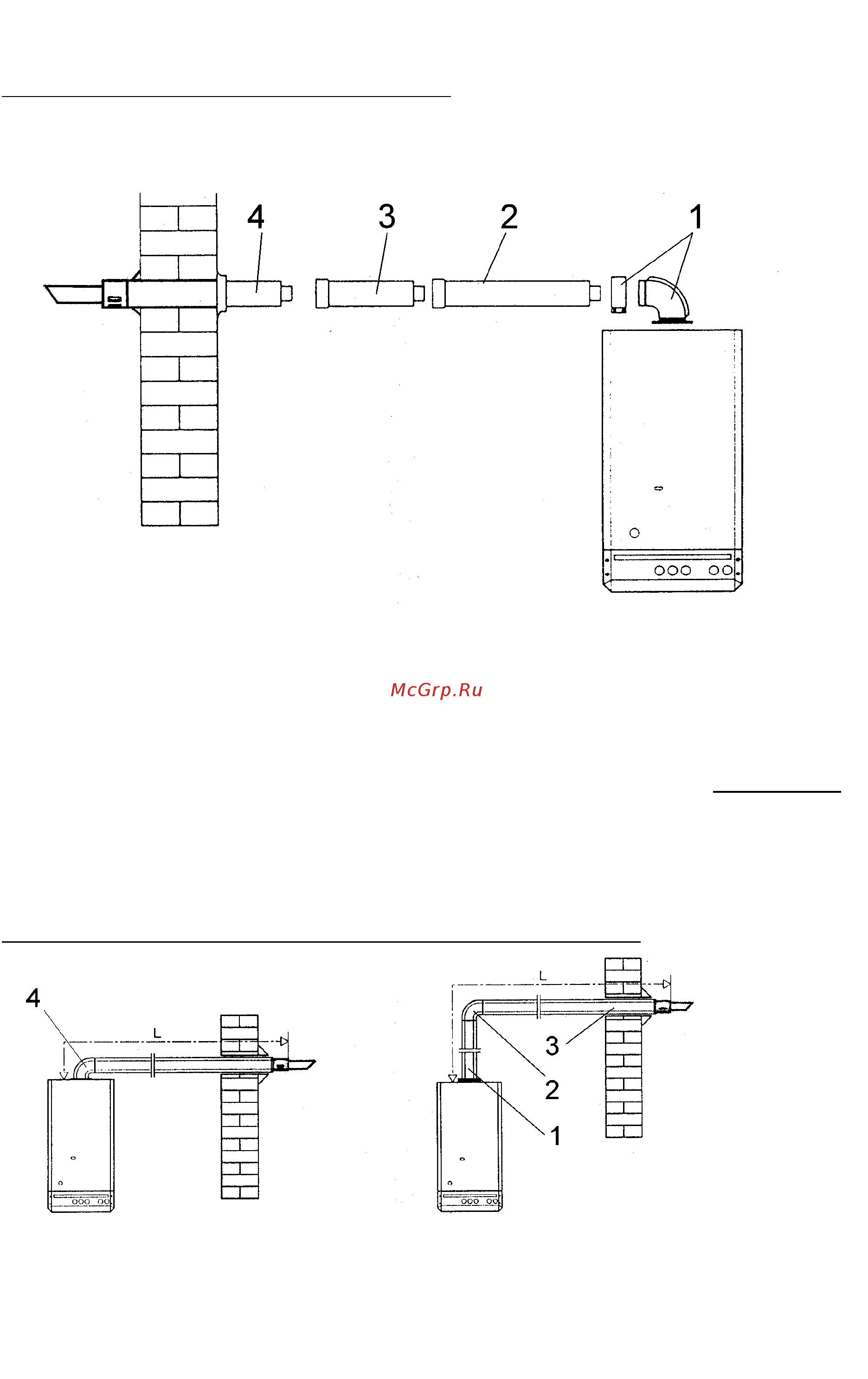

РАЗЛИЧНЫЕ ВАРИАНТЫ ОТВОДА ПРОДУКТОВ СГОРАНИЯ КОАКСИАЛЬНЫЙ ВАРИАНТ примеры наборов и отдельные части Пример расчета общей потери коаксиального отвода Максимальная нагнетательная потеря отвода 80 Па действительно для всех котлов с закрытой камерой сгорания Описание Длина кол во Потеря Ра 1 Колено коаксиальное 90 из набора KIT 5580 1 шт 18 2 Удлинение коаксиальное TSC 0300 С 1m 18 3 Удлинение коаксиальное TSC 0330 С 0 5 m 9 4 Коаксиальный нротивозамерзающий конец из набора KIT 5580 1m 25 Общая потеря коаксиального отвода 70 Установка данного набора возможна так как общая потеря ниже 80 Па Коаксиальный отвод горизонтальный набор с одним коленом Ь макс 3 м 1 Фланец с патроном TSC 0450 С удлинение L lm TSC 0300 С L 0 5m TSC 0330 С 2 Коаксиальное колено 90 TSC 0460 С 3 Коаксиальный конец KIT 5580 без колена 4 Набор KIT 5580 21 DAKON NOVA s r o
