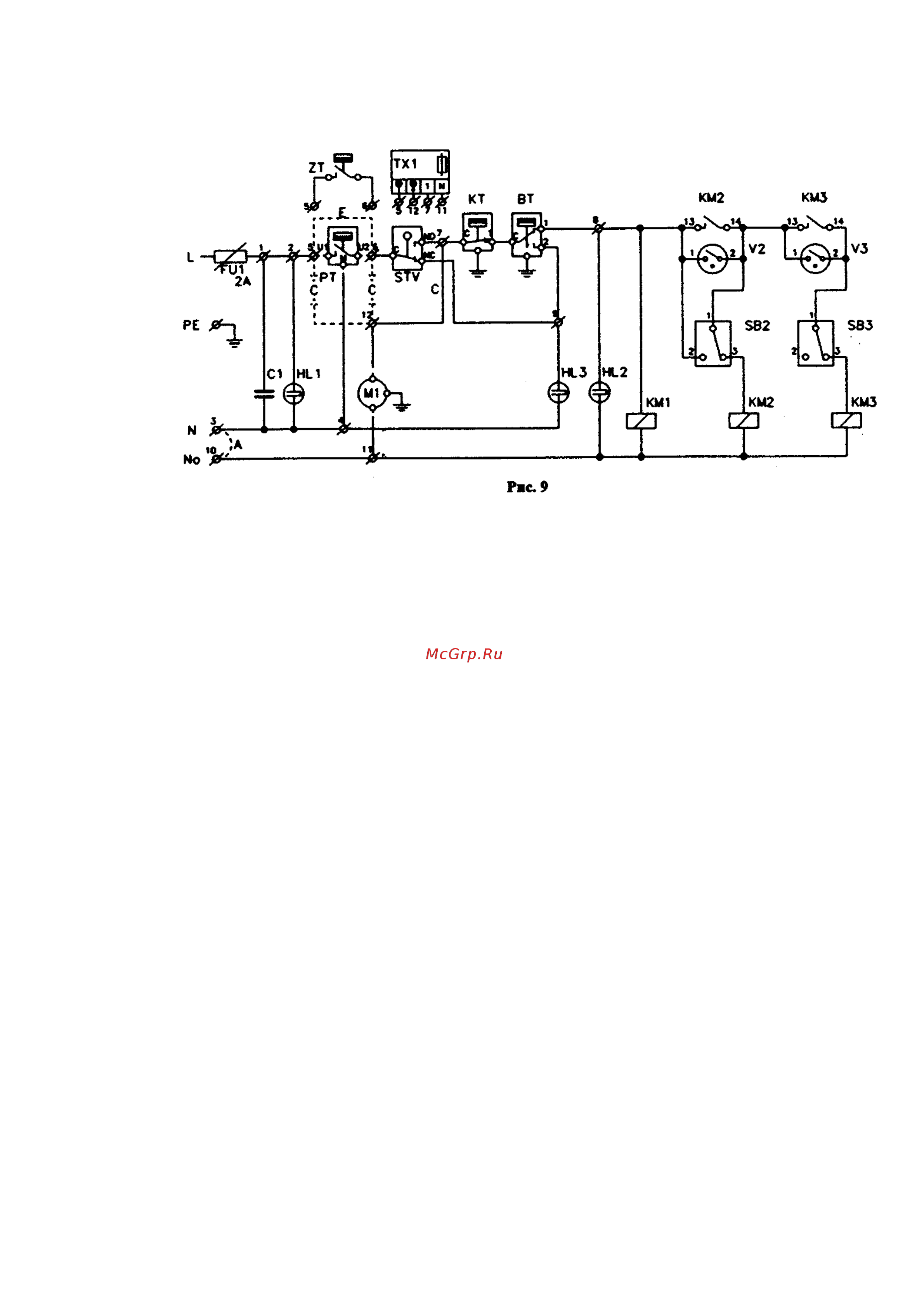

ЭЛЕКТРОСХЕМА ЭЛЕКТРОКОТЛА РТЕ 17-19-22
FU1 :трубчатый предохранитель (GF 520220 F2A/1500)
C1 :помехоподавляющий конденсатор (TC 252 M1/250 B FILTANA)
TX1 :реле времени выбега насоса (CS1-3A Elektrobock Kurim)
M1 :циркуляционный насос
E :перемычка для котла без комнатного термостата
PT :комнатный термостат (программное устройство)
KT :котловой термостат 0-90
0
С (TG 200-711.11228.00A)
BT :блокировочный термостат 90-110
0
С (TG 400-961.11328.00A)
ZT :термостат против замораживания 0- (-8)
0
С
STV :датчик давления воды
C :перемычка для хода насоса
HL1 :контр. лампочка «сеть» (3912 зеленая)
HL2 :контр. лампочка «эксплуатация» (3912 зеленая)
HL3 :контр. лампочка «помеха» (3912 красная)
V2-V3 :стартер 65 Вт
SB2-SB3 :переключатель 3454-06 635
KM1-КМ3 :контактор 12А АС3
No :дистанционное управление ГДУ
A :перемычка для котла без ГДУ
РТЕ 17=7,5+7,5+2 кВт
РТЕ 19=7,5+7,5+4,5 кВт
РТЕ 22=7,5+7,5+7,5 кВт
