Овен ТРМ212 [2/2] Параметры секретности

Овен ТРМ212 [2/2] Параметры секретности
dPt1
1
(dPt1) Точность вывода температуры
для входа 1
Значения: 0 или 1
dP1
1
(dP1) Положение десятичной точки
для входа 1
Значения: 0, 1, 2, 3
in.L1
0.0
(in.L1) Нижняя граница диапазона
измерения входа 1
Значения: 1999 ... 9999
с учетом положения десятичной точки
in.H1
100.0
(in.H1) Верхняя граница диапазона
измерения входа 1
Значения: 1999 ... 9999
с учетом положения десятичной точки
SQr1
OFF
(Sqr1) Вычислитель квадратного корня
на входе 1
OFF  выключен
on  включен
rAMP
OFF
(rAMP) Режим быстрого выхода на на уставку
OFF  выключен
on  включен
PV0
20
(PV0) Регулируемая величина при
нулевой выходной мощности
Значения: 100 ... 2000 ед. изм.
SH1
0.0
(SH1) Сдвиг характеристики датчика
для входа 1
Значения: 500 ... +500
с учетом положения десятичной точки
KU1
1.000
(KU1) Наклон характеристики датчика
для входа 1
Значения: 0.500 ... 2.000
inF1
OFF
(inF1) Постоянная времени цифрового
фильтра для входа 1
Значения: 1 ... 999 с
OFF = экспоненциальный фильтр отключен
Fb1
0.0
(Fb1) Полоса цифрового фильтра
для входа 1
Значения: 0 ... 9999
с учетом положения десятичной точки
dPt2
1
(dPt2) Точность вывода температуры
для входа 2
Значения: 0 или 1
dP2
1
(dP2) Положение десятичной точки
для входа 2
Значения: 0, 1, 2, 3
in.L2
0.0
(in.L2) Нижняя граница диапазона
измерения входа 2
Значения: 1999 ... 9999
с учетом положения десятичной точки
in.H2
100.0
(in.H2) Верхняя граница диапазона
измерения входа 2
Значения: 1999 ... 9999
с учетом положения десятичной точки
SQr2
OFF
(Sqr2) Вычислитель квадратного корня
на входе 2
OFF  выключен
on  включен
SH2
0.0
(SH2) Сдвиг характеристики датчика
для входа 2
Значения: 500 ... +500
с учетом положения десятичной точки
KU2
1.000
(KU2) Наклон характеристики датчика
для входа 2
Значения: 0.500 ... 2.000
inF2
OFF
(inF2) Постоянная времени цифрового
фильтра для входа 2
Значения: 1 ... 999 с
OFF = экспоненциальный фильтр отключен
Fb2
0.0
(Fb2) Полоса цифрового фильтра
для входа 2
Значения: 0 ... 9999
с учетом положения десятичной точки
появляются при inP2 = in.t2
появляется только для датчиков тока или напряжения
появляется только для датчиков тока или напряжения
inP2
OFF
MENU
AdV
(inP2) Функция на входе 2
OFFдатчик отключен
in.t2  датчик, заданный в параметре in.t2
Euntключ
u.Ptr  резистивный датчик положения
u.CS  токовый датчик положения
CALC
A.SUM
(CALC) Формула вычислителя
A.SUMсредневзвешенная сумма
rAtотношение
SQPu  корень из средневзвешенной суммы
GrAFкоррекция уставки
KPV1
1.00
(KPV1) Весовой коэффициент PV1
Значения: 19.99 ... 99.99
KPV2
1.00
(KPV2) Весовой коэффициент PV2
Значения: 19.99 ... 99.99
При CALC=rAt не устанавливать KPV2=0
SL−L
−199.9
(SLL) Нижняя граница задания уставки
Значения: 1999 ... 3000
с учетом положения десятичной точки
SL−H
3000
(SLH) Верхняя граница задания уставки
Значения: 1999 ... 3000
с учетом положения десятичной точки
P
30.0
(P) Полоса пропорциональности
ПИДрегулятора
Значения: 0,001 ... 9999 ед. изм.
с учетом положения десятичной точки
i
100
(i) Полоса пропорциональности
ПИДрегулятора
Значения: 0 ... 3999 с
d
20
(d) Дифференциальная составляющая
ПИДрегулятора
Значения: 0 ... 3999 с
db
0.0
(db) Зона нечувствительности
ПИДрегулятора
Значения: 0 ... 200 ед. изм.
с учетом положения десятичной точки
VSP
0.0
(VSP) Скорость изменения уставки
Значения: 0 ... 9999 ед. изм./мин
с учетом положения десятичной точки
OL−L
0
(OLL) Минимальная выходная мощность
(нижний предел)
Значения: 0 ... OL−H %
OL−H
100
(OLH) Максимальная выходная мощность
Значения: OL−H ... 100 %
LBA
0
(LBA) Время диагностики обрыва контура
Значения: 0 ... 9999 с
0  функция определения обрыва
контура не работает
LBAb
10.0
(LBAb) Ширина зоны диагностики
обрыва контура
Значения: 0 ... 9999 ед. изм.
с учетом положения десятичной точки
При LBA=0 параметр на дисплее не появляется
ALT
0
(ALT) Тип логики работы компаратора
(см. табл. 2)
AL−d
10.0
(ALd) Порог срабатывания компаратора
Значения: 1999 ... 3000 ед. изм.
с учетом положения десятичной точки
AL−H
0.0
(ALH) Гистерезиз компаратора
Значения: 0 ... 3000 ед. изм.
с учетом положения десятичной точки
MVST
CLOS
(MVST) Выходной сигнал в состоянии
“остановка регулирования”
аналогично MVER
OrEU
Or−r
(OrEU) Тип управления при
регулировании
Or−r  “Обратное” управление
(нагреватель)
Or−d“Прямое” управление
(холодильник)
MuEr
CLOS
(MVEr) Выходной сигнал в состоянии “ошибка”
CLOS  задвижка полностью закрыта
HOLD  задвижка удерживается в
предыдущем состоянии
OPEN  задвижка полностью открыта
0 ...100 %  для аналоговой задвижки
(значение по умолчанию 0)
MdSt
MVSt
(MdSt) Состояние выхода в режиме “остановка
регулирования”
MVSt  заданное параметром MVST
O  последнее значение выходного
сигнала
Параметры регулирования
появляется
при r−S=STOP
не появляются при CALC=GrAF
отсутствуют для аналоговой задвижки
появляются при inP2=in.t2
появляются только для
аналоговой задвижки
появляются только для
аналоговой задвижки
появляются только для
аналоговой задвижки
diS1
On
MENU
diSP
(diS1) Режим индикации 1
OFFвыключен
Onвключен
diS2
OFF
(diS2) Режим индикации 2
OFFвыключен
Onвключен
diS3
OFF
(diS3) Режим индикации 3
OFFвыключен
Onвключен
diS4
OFF
(diS4) Режим индикации 4
OFFвыключен
Onвключен
diS5
OFF
(diS5) Режим индикации 5
OFFвыключен
Onвключен
rET
OFF
(rET) Время выхода из режима
программирования
5...99 с  время, по истечению
которого прибор
возвращается к индикации
группы LVOP
OFF  автоматического возврата к
индикации не происходит
Параметры индикации
MENU
GRAF
MENU
COMM
V.MOt
30
MENU
VALV
(V.MOt) Полное время хода задвижки
Значения: 5 ... 999 с
V.GAP
0.0
(V.GAP) Время выборки люфта задвижки
Значения: 0.0 ... 10.0 с
V.tOF
2
(V.TOF) Пауза между импульсами доводки
Значения: 0.0 ... 9.0 с
oFF  доводчик отключен
V.rEV
0.0
(V.REV) Минимальное время реверса
Значения: 0.0 ... 10.0 с
V.db
0
(V.db) Зона нечувствительности
задвижки
Значения: 0 ... 9999 мс
0 ... 100 %  для аналоговой задвижки
Параметры задвижки
in.T1
E__L
MENU
IniT
(in.t1) Тип входного датчика
или сигнала входа 1
(см. табл. 1)
in.T2
E__L
(in.t2) Тип входного датчика
или сигнала входа 2
аналогично
in.T1
Параметры входов прибора
Таблица 2
Типы сигнализации о выходе регулируемой величины
за заданные пределы
Параметр Тип сигнализации Состояние
ALT выходного устройства
00
*
Сигнализация выключена
01 Регулируемая величина
выходит за заданный
диапазон
02 Регулируемая величина
превышает уставку SP
регулятора на Х
03 Регулируемая величина
меньше уставки SP
регулятора на Х
04 Регулируемая величина
находится в заданном
диапазоне
05
06
07
08 Регулируемая величина
превышает Х
09 Регулируемая величина
меньше Х
11
*Заводская установка 00.
Х — порог срабатывания, параметр AL−D (группа AdV );
Δ — гистерезис, параметр AL−H
12
Регулируемая величина
выходит за диапазон ±Х
Регулируемая величина
находится в диапазоне ±Х
10
Аналог. п.8 с блокировкой 1го срабатывания
Аналог. п.1 с блокировкой 1го срабатывания
Аналог. п. 2 с блокировкой 1го срабатывания
Аналог. п. 3 с блокировкой 1го срабатывания
Аналог. п.9 с блокировкой 1го срабатывания
Аналог. п.12 с блокировкой 1го срабатывания
13
14
OAPt
0
(OAPt) Защита параметров от простмотра
Значения: 0  разрешен доступ ко всем
параметрам
1  разрешен доступ только к
параметрам группы LVOP
2  разрешен доступ только к SP
(
WtPt) Защита параметров от изменения
Значения: 0  разрешено изменение всех
параметров
1  запрещено изменение всех
параметров кроме параметров
группы LVOP
2  запрещено изменение всех
параметров кроме r−S и SP
3  запрещено изменение всех
параметров кроме уставки SP
4  запрещено изменение всех
параметров
WtPt
0
EdPt
OFF
(EdPt) Защита отдельных параметров
от просмотра и изменений
Значения: OFF  выключена
Onвыключена
Параметры секретности
Таблица 1
Типы входных датчиков или сигналов
Параметр Тип датчика или сигнала Диапазон
измерений
IN.T1 (2)
на входе 1(2)
R385 ТСП (Pt 50) W
100
=1.3850 –200…+750 °С
R.385 ТСП (Pt 100) W
100
=1.3850 –200…+750 °С
R391 ТСП (50П) W
100
=1.3910 –200…+750 °С
R.391 ТСП (100П) W
100
=1.3910 –200…+750 °С
R−21 ТСП (46П) W
100
=1.391
(гр. 21) –200…+650 °С
R426 ТСМ (Cu50) W
100
=1.4260 –50…+200 °С
R.426 ТСМ (Cu100) W
100
=1.4260 –50…+200 °С
R−23 ТСМ (53M) W
100
=1.4260
(гр. 23) –50…+200 °С
R428 ТСМ (50M) W
100
=1.4280 –190…+200 °С
R.428 ТСМ (100M) W
100
=1.4280 –190…+200 °С
E−A1
E−A2
E−A3
E_ _B термопара ТПР (В) +200…+1800 °C
E_ _J термопара ТЖК (J) –200…+1200 °С
E_ _K термопара ТХА (K) –200…+1300 °С
E_ _L
*
термопара ТХК (L) –200…+800 °С
E_ _N термопара ТНН (N) –200…+1300 °С
E_ _R термопара ТПП (R) 0…+1750 °C
E_ _S термопара ТПП (S) 0…+1750 °C
E_ _T термопара ТМК (Т) –200…+400 °C
I 0_5 ток 0…5 мА 0…100 %
I 0.20 ток 0…20 мA 0…100 %
I 4.20 ток 4…20 мА 0…100 %
U−50 напряжение –50…+50 мВ 0…100 %
U0_1 напряжение 0…1 В 0…100 %
* Заводская установка E_ _L.

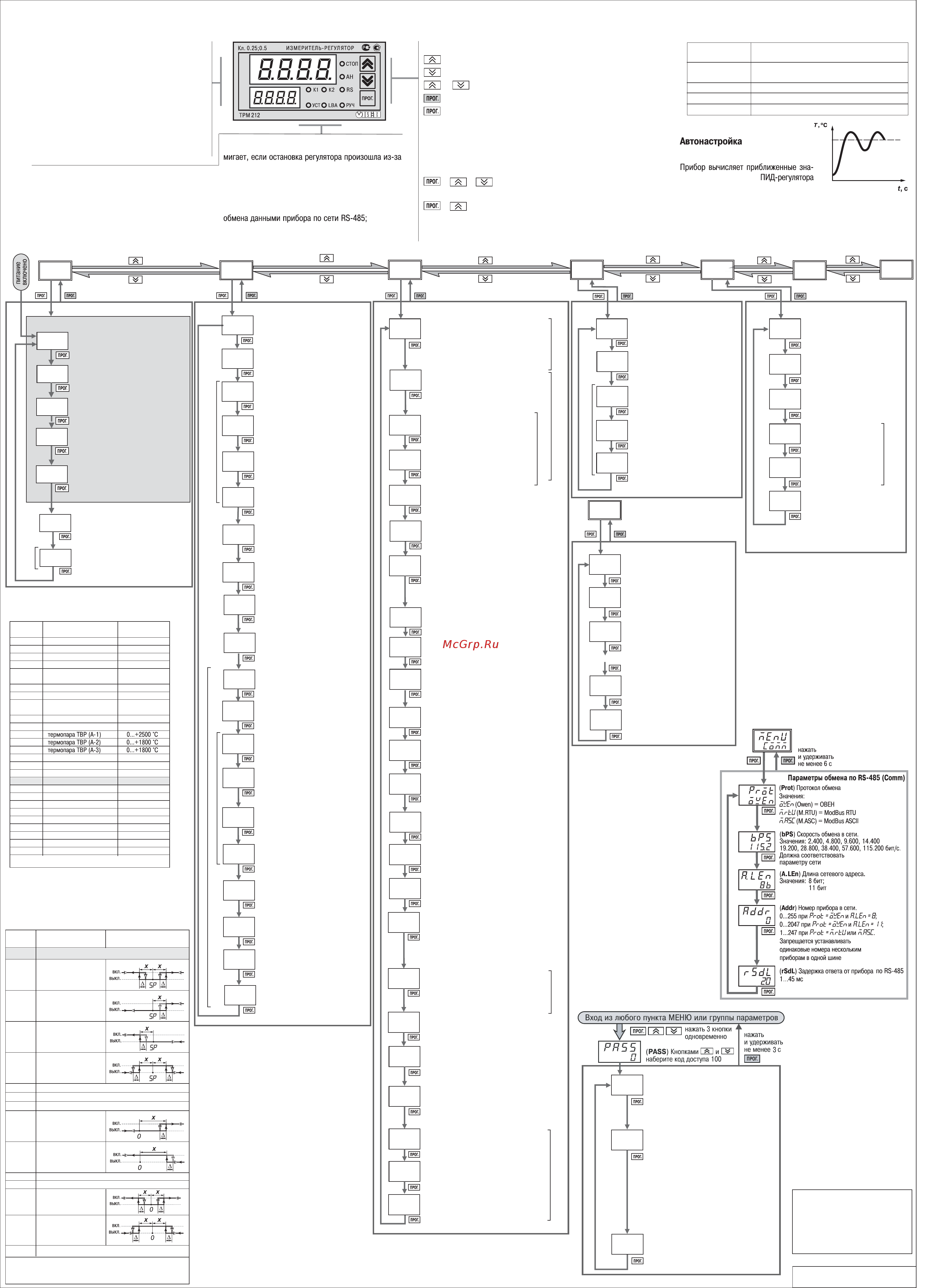

Схема программирования прибора
Верхний цифровой индикатор
красного цвета отображает
— текущие значения измеряемых величин,
— при программировании название параметра,
— в МЕНЮ надпись «MENU»
Светодиоды:
«К1», «К2» — светится, если включено выходное
устройство 1 или 2;
«LBA» — мигает, если обнаружен обрыв
в контуре регулирования;
«УСТ» — светится в режиме
редактирования уставки
Нижний цифровой индикатор
зеленого цвета отображает
— текущие значения измеряемых величин,
значение уставки и выходного сигнала регулятора,
— при программировании значение параметра,
— в МЕНЮ название группы параметров
Сообщения об ошибках работы
Сообщ. на нижнем
Описание ошибки
цифр. индикаторе
ERR.S
Ошибка на входе (обрыв, короткое замыкание
датчика, его неправильное подключение)
ERr.P Ошибка датчика положения
ErR.C Ошибка вычисления
ER.AD Ошибки внутреннего преобразования
Лицевая панель прибора (корпус Щ2)
Кнопки:
— увеличение значения параметра при программировании;
— уменьшение значения параметра при программировании;
и служат для перехода между пунктами МЕНЮ параметров;
— длительное (более 3 с) нажатие: вход в МЕНЮ;
— кратковременное (около 1 с) нажатие:
• вход в группу параметров,
• запись значения параметра с одновременным переходом
к следующему параметру группы
Одновременное нажатие кнопок:
, , — доступ к набору кода для входа в группу
параметров защиты или параметров калибровки;
, — для перехода в режим ручного управления регулятором.
«СТОП» — светится, если регулятор остановлен;
аварии LBA или аппаратной ошибки;
«АН» — светится при автонастройке;
гаснет при удачном завершении автонастройки;
мигает, если автонастройка закончена неудачно;
«RS» — засвечивается на 1 секунду в момент
«РУЧ» — светится в режиме ручного управления
регулятором
Задать r−s=RUN. AT=RUN.
чения коэффициентов
P, I, D, а также RAMP.
При запуске автонастройки загорается
светодиод «АН».
После завершения автонастройки AT
STOP, светодиод «АН» гаснет.
принимает значение
MENU
LuOP
r−S
19.8
30.0
19.8
10.0
STOP
(rS) Запуск/остановка
регулирования
rUn  Регулятор работает
STOP Регулятор остановлен
1. Режим индикации 1 (diS1 = On)
на верхнем ЦИ  значение, измеренное
на входе 1,
на нижнем ЦИ  уставка регулятора SP
2. Режим индикации 2 (diS2 = On)
на верхнем ЦИ  значение, измеренное на
входе 1,
на нижнем ЦИ значение, измеренное на входе 2
3. Режим индикации 3 (diS3 = On)
на верхнем ЦИ  значение на выходе
вычислителя,
на нижнем ЦИ  уставка регулятора
4. Режим индикации 4 (diS4 = On)
на верхнем ЦИ  значение, измеренное
входе 1,
на нижнем ЦИ  мощность ПИДрегулятора
(положение задвижки)
5. Режим индикации 5 (diS5 = On)
на верхнем ЦИ  значение на
выходе вычислителя,
на нижнем ЦИ  мощность ПИДрегулятора
(положение задвижки)
At
STOP
(At) Запуск/остановка
автонастройки
rUn  Запускается режим автонастройки
STOP Автонастройка выключена
Рабочие параметры прибора
появляется
при r−S=rUn
29.8
30.0
19.8
99.0
29.8
99.0
Режим “РАБОТА” (5 вариантов)
нажать
и удерживать
не менее 3 с
нажать
и удерживать
не менее 3 с
нажать
и удерживать
не менее 3 с
нажать
и удерживать
не менее 3 с
нажать
и удерживать
не менее 3 с
NODE
1
MENU
GRAF
(nOdE) Количество узловых точек графика
Значения: 1 ... 10
Появляется при CALC = GrAF
X1
0.0
(X1) Значение внешнего парметра
в точке 1
Значения: 1999 ... 3000
с учетом положения десятичной точки
Y1
0.0
(Y1) Корректирующее значение
уставки в точке 1
Значения: 1999 ... 3000
с учетом положения десятичной точки
X10
0.0
(X10) Значение внешнего парметра
в точке 10
Значения: 1999 ... 3000
с учетом положения десятичной точки
Y10
0.0
(Y10) Корректирующее значение
уставки в точке 10
Значения: 1999 ... 3000
с учетом положения десятичной точки
Параметры графика коррекции уставки
нажать
и удерживать
не менее 3 с
...
Рег. № 068
Примечание
В схеме программирования
на нижнем цифровом индикаторе
показаны значения параметров,
установленные на заводеизготовителе
PV0
SP
0

Содержание

Похожие устройства

Скачать
