Шаг 1. Выбор схемы управления

При первом включении на контроллере отображается меню выбора схем управления.

С помощью кнопок и необходимо выбрать нужную схему. Подтвердить выбор

нажатием кнопки . После выбора схемы управления вы переходите на главный экран.

Прибор находится в состоянии «ОСНАТОВ» и готов к работе с настройками, заданными по

умолчанию на заводе(см. Руководство по эксплуатации, Приложение В). Для запуска

системы нажмите и удерживайте (в течении 2 сек.) . В том случае, если параметры

вашей системы не совпадают с настройками по умолчанию, то рекомендуется перейти к

последующим шагам для проведения настройки под Вашу систему.

Внимание! Для повторного входа в меню выбора схемы работы, нажмите и удерживайте в

течение 5 секунд кнопку . После смены схемы управления перезагрузите контроллер.

При изменении схемы, настройки остаются прежними.

Шаг 2. Проверка типов подключенных датчиков

Заводскими настройками для аналоговых входов с 1 по 6 установлен тип датчика – 50М.

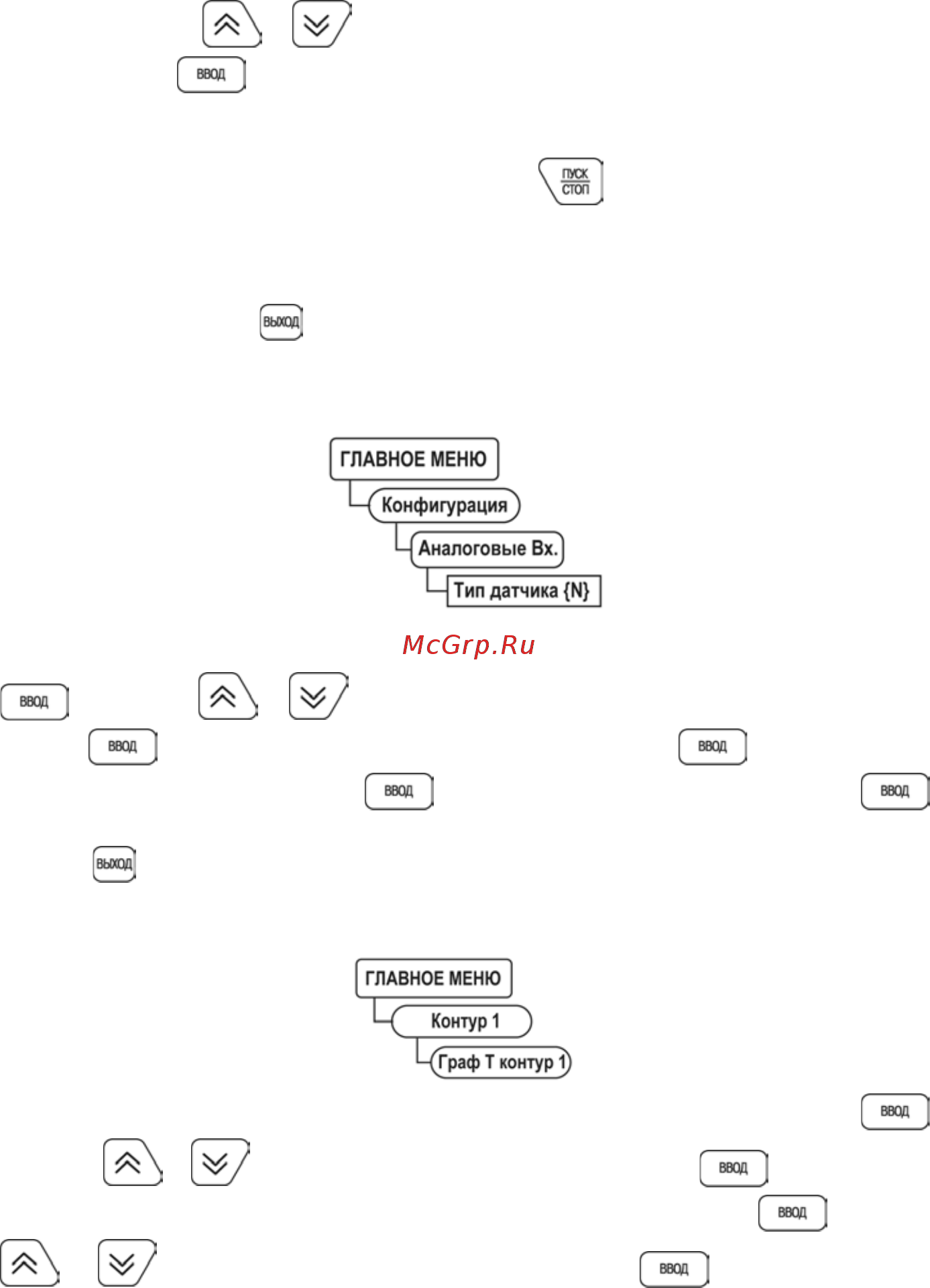

Для изменения типа датчика необходимо перейти в главное меню. Для перехода нажмите

. Кнопками и выбрать папку «Конфигурация» и подтвердить выбор

кнопкой . Выберете папку «Аналоговые Вх.» и нажмите . Выберете номер

входа типа датчика и нажмите . После выбора параметра, нажмите .

Аналогичные действия проделайте с другими датчиками. после окончания настройки

нажмите для перехода в главное меню и проследуйте к следующему шагу.

Шаг 3. Проверка отопительного графика

Из «Главного меню» выберете папку «Контур 1» или «Контур 2», нажмите .

Кнопками и перейдите в «Граф Т контур 1» нажмите . Для изменения

количества точек графика выберете параметр «Кол-во точек 1» нажмите . Кнопками

и выбрать нужную точку графика и нажмите . На экране должно

появиться значение для координаты Х. В каждой точке имеются значения двух переменных:

Х – температура наружного воздуха или прямой воды, Y – температура в контуре
