Овен ТРМ232М [6/12] Схема 1 один контур гвс
![Овен ТРМ232М [6/12] Схема 1 один контур гвс](/views2/1482321/page6/bg6.png)
5
Условные обозначения
Сигнал датчика давления прямой воды
Отключение сигнализации
Перевод в ночной режим
Переход в летний режим
С2 – Сигнал датчика аварии насосов подпитки контура 1 (Р2);
С3 – Сигнал датчика аварии насосов подпитки/ХВС контура 2 (Р4);
С4 – Сигнал датчика аварии циркуляционных насосов контура 2 (Р3);
С5 – Сигнал датчика аварии циркуляционных насосов контура 1 (Р1).

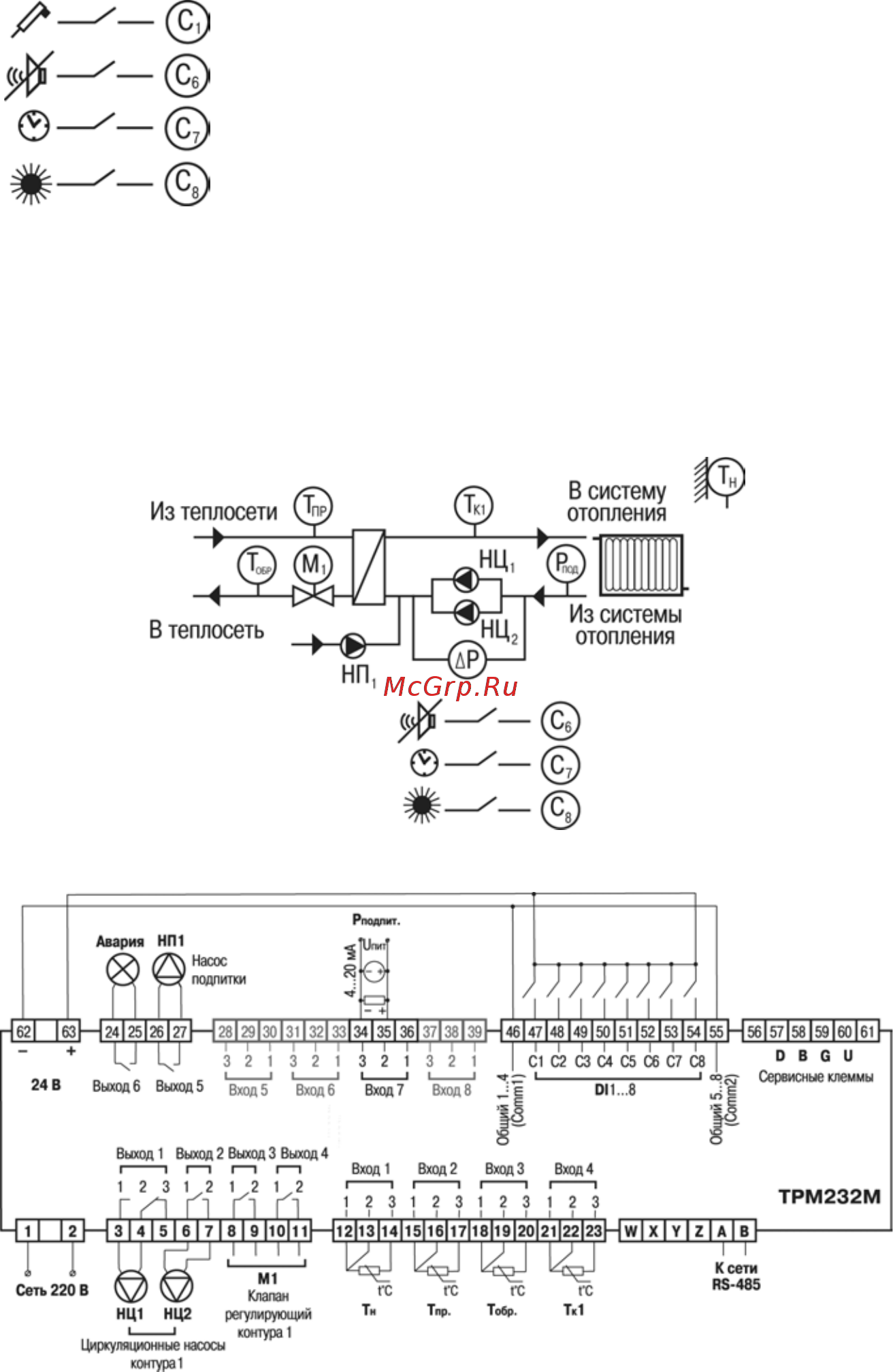

Схема № 1. ОДИН КОНТУР: ГВС
Данная конфигурация предустановлена на заводе по умолчанию
ФУНКЦИОНАЛЬНАЯ СХЕМА
СХЕМА ПОДКЛЮЧЕНИЯ
