Овен СИ10 [17/24] Управление и индикация

Узел управления включает в себя кнопку для обнуления счетного регистра и показаний

прибора, а также позволяет выбрать режим работы прибора с помощью подключения внешних

перемычек (подробнее см. в разделе 6.3).

Внутренний ИП осуществляет преобразование питающего напряжения для всех узлов прибора.

6.2 Управление и индикация

На лицевой панели прибора расположены элементы индикации и управления (см. рисунок 6.2):

• четырехразрядный семисегментный цифровой индикатор красного свечения для

отображения текущего значения счетчика;

• одна кнопка (см. таблицу 6.1);

• два светодиода (см. таблицу 6.2).

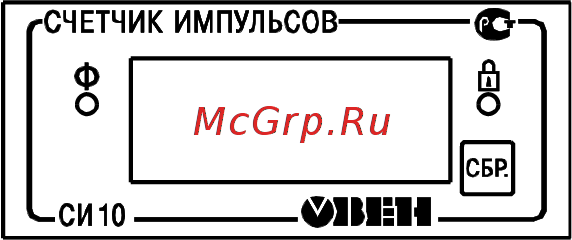

Рисунок 6.2 – Лицевая панель прибора
