4 Монтаж

4.1 Установка прибора настенного крепления H

Для установки прибора следует выполнить действия:

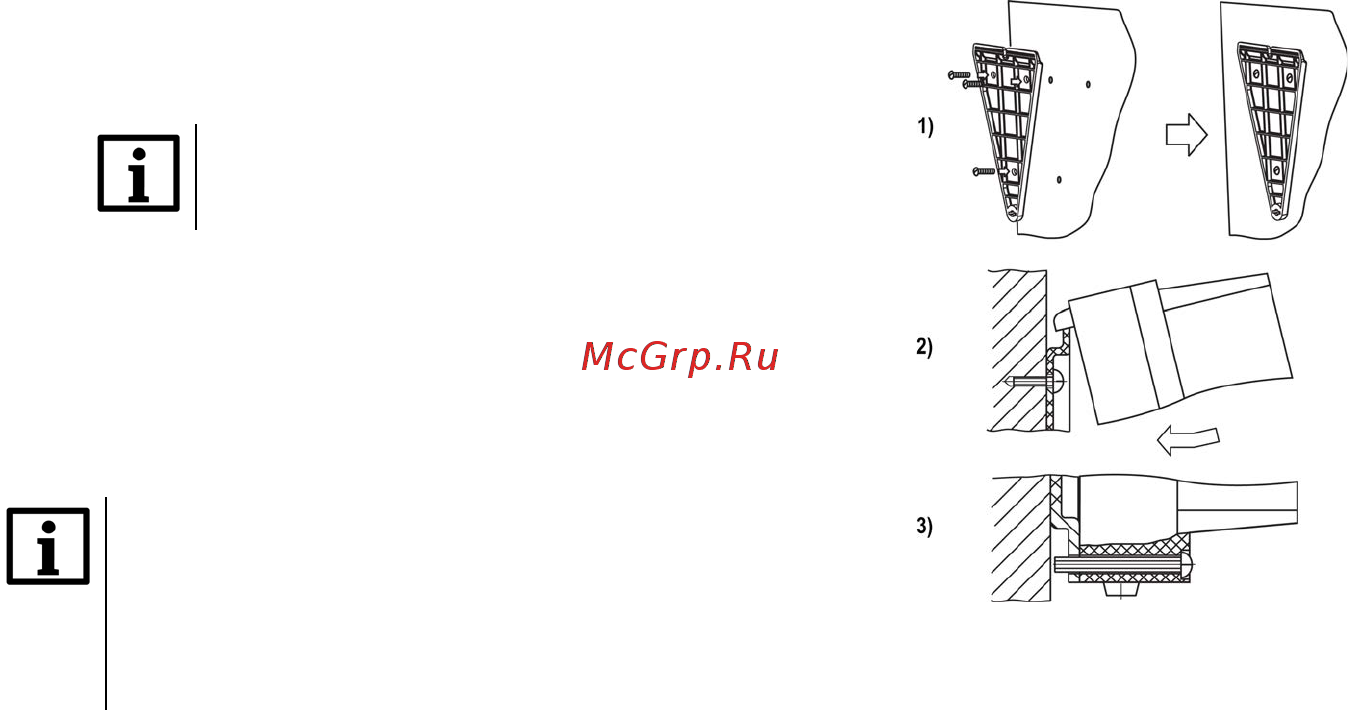

Рисунок 4.1 – Монтаж прибора

настенного крепления

1. Закрепить кронштейн тремя винтами М4 × 20

на поверхности, предназначенной для

установки прибора (см. рисунок 4.2).

ПРИМЕЧАНИЕ

Винты для крепления кронштейна

не входят в комплект поставки.

2. Зацепить крепежный уголок на задней стенке

прибора за верхнюю кромку кронштейна.

3. Прикрепить прибор к кронштейну винтом

из комплекта поставки.

Демонтаж прибора следует производить в обратном

порядке.

ПРИМЕЧАНИЕ

Подключение проводов производится при

снятой крышке прибора. Для удобства

подключения следует зафиксировать

основание прибора на кронштейне

крепежным винтом.
