3 Устройство и работа прибора
3.1 Принцип действия
Функциональная схема прибора приведена на рисунке 3.1.

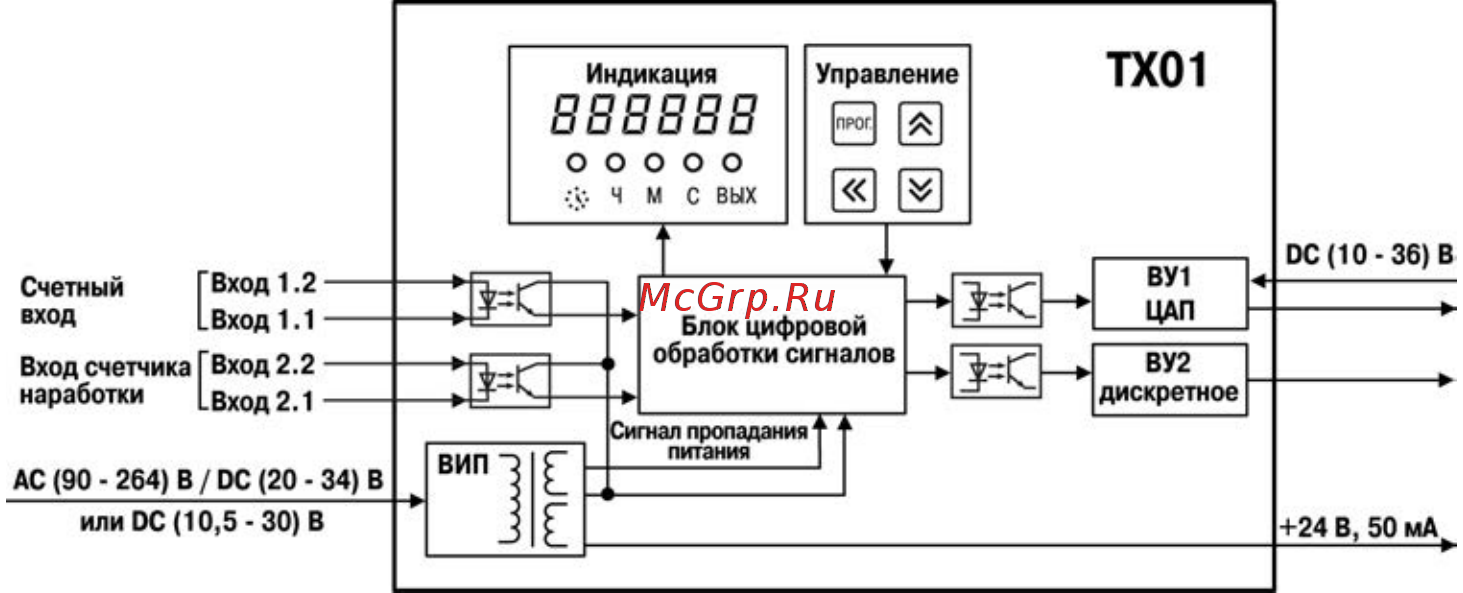

Рисунок 3.1 – Функциональная схема
Прибор представляет собой электронное устройство, предназначенное для измерения и
контроля скорости вращения двигателя. На счетный вход прибора поступают импульсы с
датчика контролирующего одну или несколько меток на валу двигателя.
