7 Конфигурирование контроллера
65
а) б)

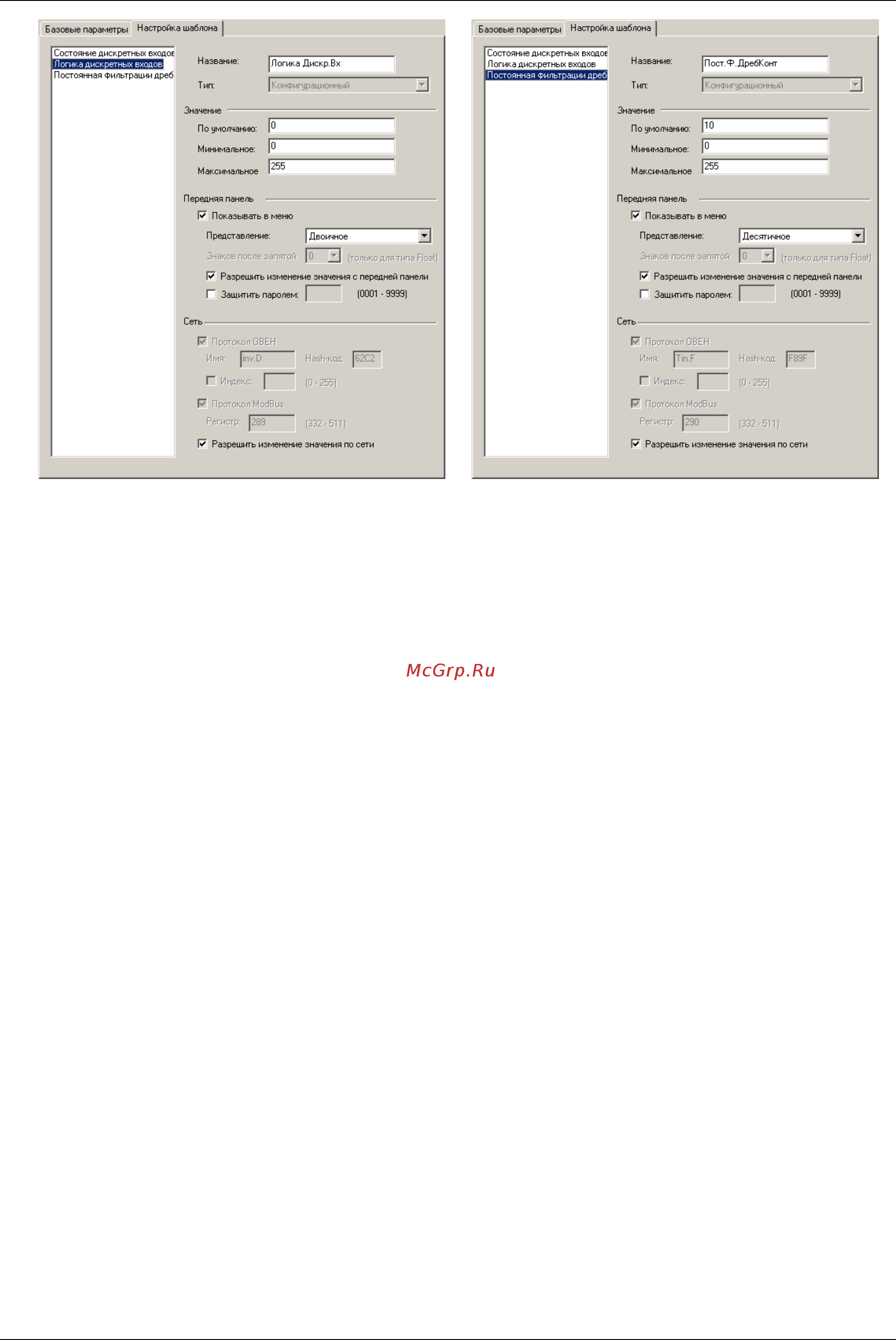

Рисунок 7.13 – Настройка параметров «Логика дискретных входов» (а)
и «Постоянная фильтрации дребезга контактов» (б)
7.3.2 Outputs (модуль выходных устройств)
Модуль выходных устройств (Outputs) отображает значения выходов ПЛК. Мо-
дуль имеет шесть каналов типа Real. В каждый канал из пользовательской программы
записывается состояние выхода, в диапазоне от 0,0 до 1,0.
В зависимости от исполнения ПЛК может быть оснащен следующими выходны-
ми устройствами: э/м реле (Р) или транзисторными ключами (К), симисторными ключа-
ми (С), выходами для управления твердотельными реле (Т), ЦАП «параметр-
напряжение 0..10В» (У), ЦАП «параметр-ток 4…20мА» (И).
При работе с ВУ типа ЦАП значение канала N, (где N – номер выхода от 2 до 6,
так как 1-ое ВУ всегда «Р»), преобразуется в пропорциональный ему ток или напряже-
ние. Аналоговое управление осуществляется по прямо-пропорциональному закону (т.е.
4 мА или 0 В соответствует входному сигналу, равному 0, а 20 мА или 10 В соответст-
вует входному сигналу, равному 1).
При работе с ВУ дискретного типа значение канала преобразуется в ШИМ-
сигнал для которого необходимо задать период следования импульсов «Период ШИМ
ВУ
{N}», а также минимальное значение времени включения ВУ в параметре
«Мин.имп.ШИМ ВУ{N}». В канал записывается значение, соответствующее коэффи-
циенту заполнения ШИМ, что также прямо пропорционально выходной мощности.
Параметры каналов:
«Сост.ВУ{N}» – отображает текущее состояние выходных устройств. Диапа-
зон изменения значения от 0,0 до 1,0. Оперативный параметр, равняющийся
значению, записанному в канал с номером N.
«Период ШИМ ВУ{N}» – для каждого канала ({N} – номер канала) задает пе-
риод выходного ШИМ-сигнала в миллисекундах. Диапазон значений от 2
до 65000, значение по умолчанию 1000. Уменьшение параметра позволяет
осуществлять управление ИМ более точно, увеличение – позволяет исклю-
чить частые переключения ВУ с целью снижения уровня помех в сети и сни-
жения износа силовых контактов реле вследствие слиш
ком частых переклю-
чений.
