3 Описание панели оператора
Панель СМИ1 конструктивно выполнена в пластмассовом корпусе, предназначенном для
монтажа на лицевую панель щита.
Эскиз корпуса с габаритными размерами приведен в Приложении А.
3.1 Индикация и управление
Внешний вид лицевой панели СМИ1 представлен на рисунке 3.1.
На цифровых индикаторах СМИ1 отображаются символьные константы и значения пара-
метров отображения и редактирования.

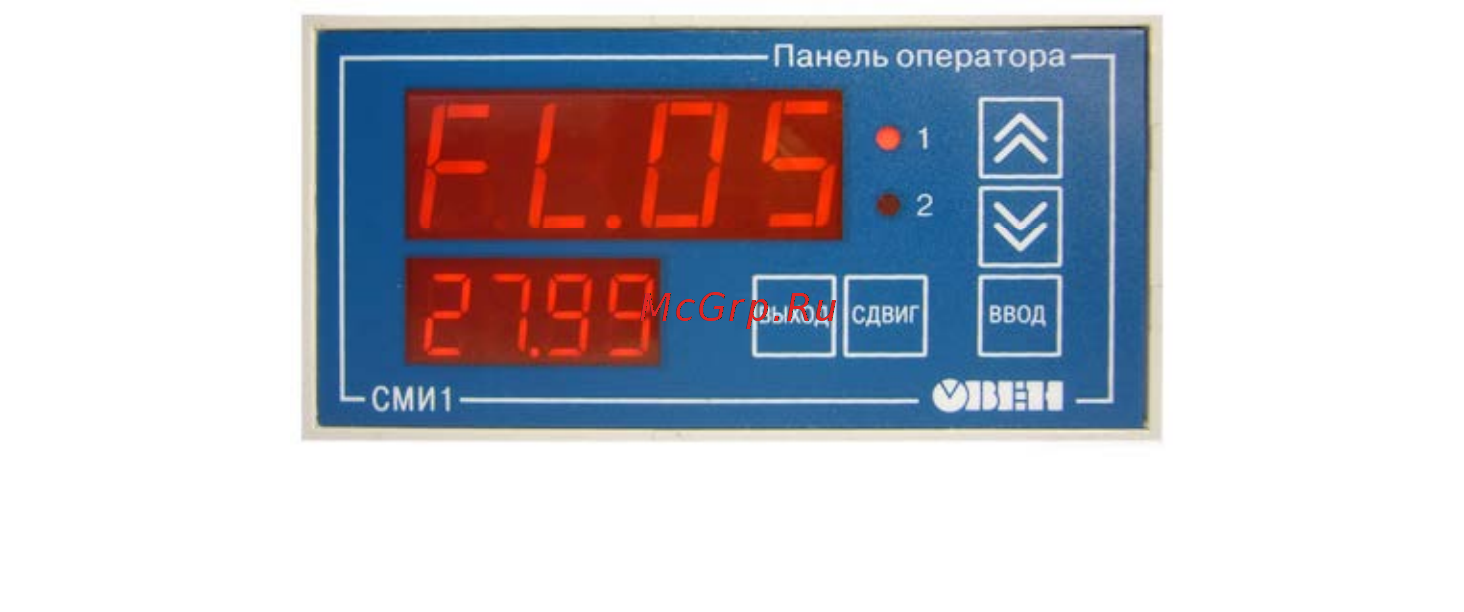

Рисунок 3.1 - Внешний вид лицевой панели СМИ1
10
