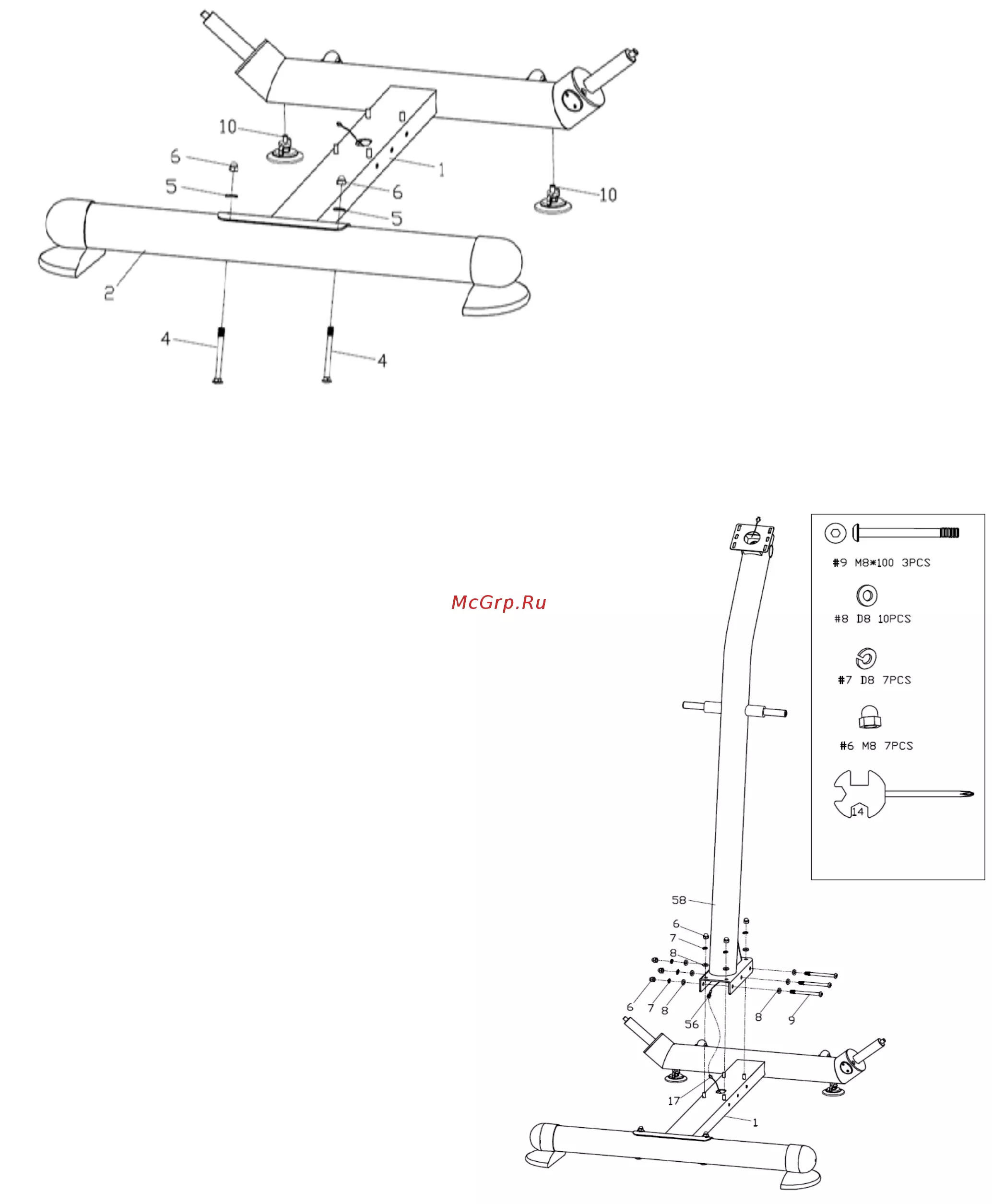

DFC SC-S5901 — инструкция по сборке: Закрепление педалей и амортизатора [5/9]

Превью страниц Страница 5 / 9

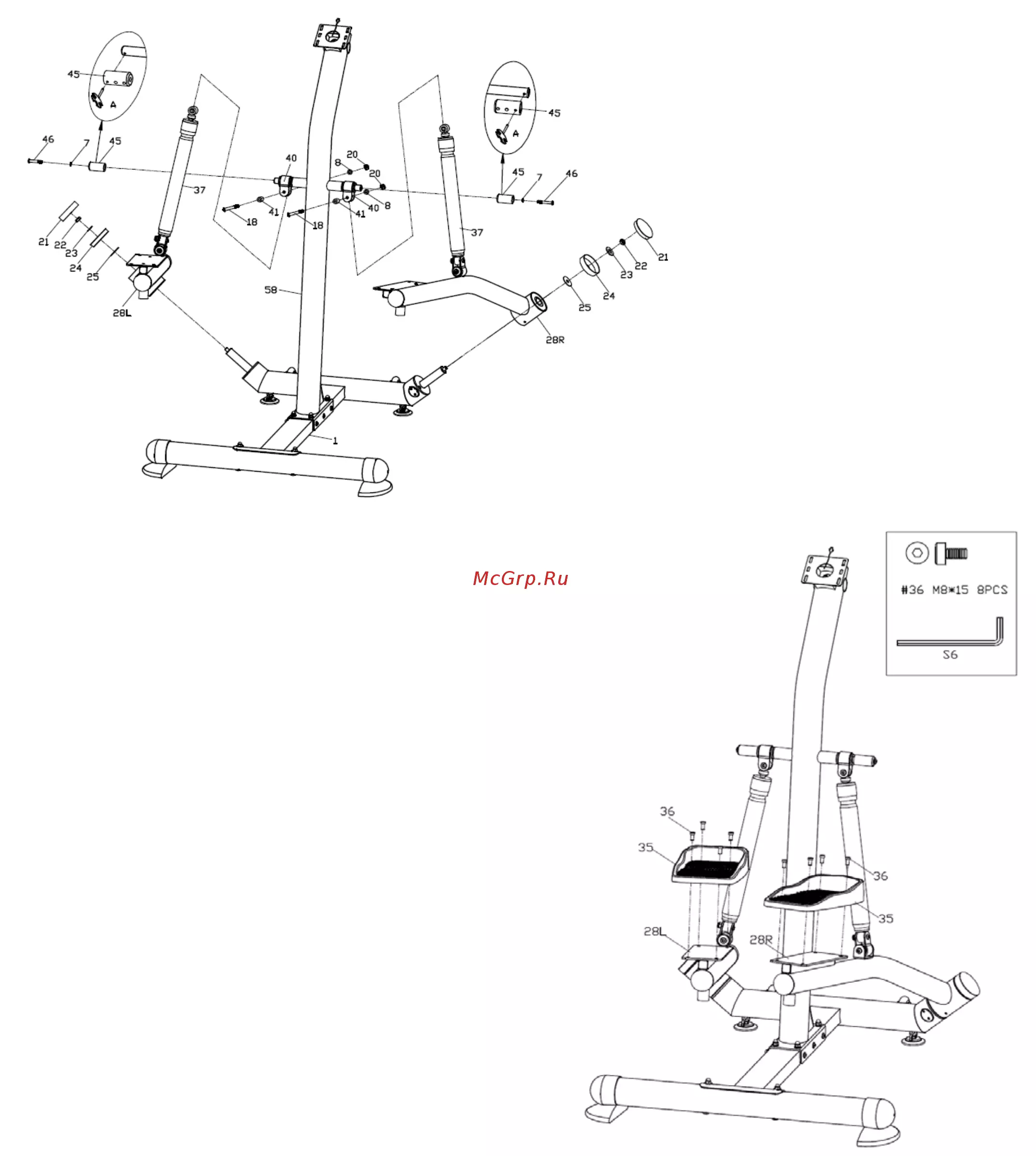

Шаг 3:

A: Закрепите педали (28L/R) на стержнях оси вращения основной рамы (1) нейлоновыми гайками (22),

плоскими шайбами (23), пружинными шайбами (24) и плоскими шайбами (25). Прикройте заглушкой

поручня (21).

B: Закрепите амортизатор (37) на муфте (40) с помощью болтов (18), муфт (41), плоских шайб (8),

нейлоновых гаек (20);

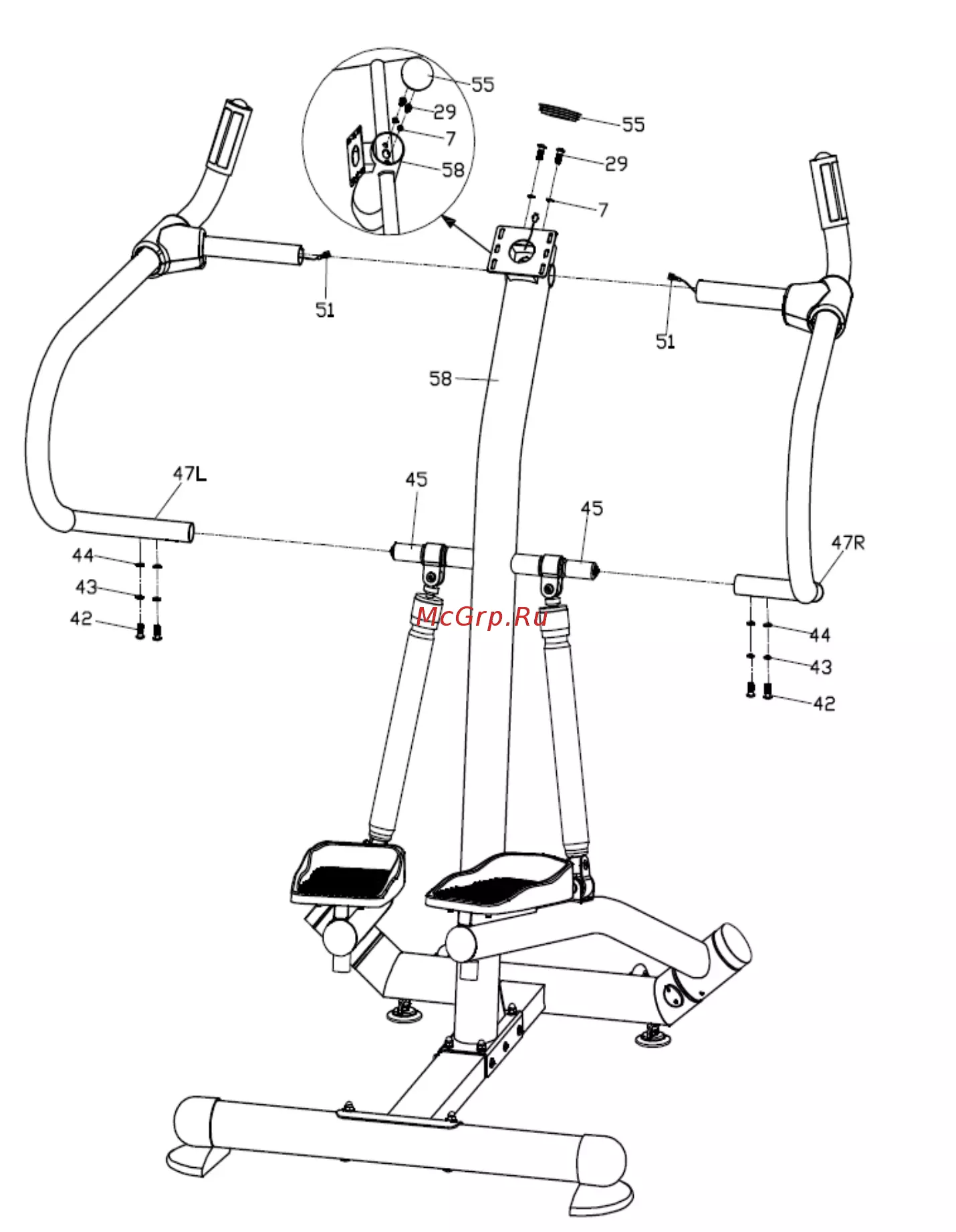

C: Совместите отверстия стойки поручня (45) с отверстиями оси поручня на мачте (58), как показано на

рис.А. Закрепите стойку (45) на стойке (58) болтами (46) и пружинными шайбами (7).

Шаг 4:

Закрепите педали (35) на педальных стойках (28L/R)

винтами (36).
