ИНСТРУКЦИЯ ПО СБОРКЕ:

1.ПОДОТОВКА:

A. Перед сборкой, убедитесь, что вокруг тренажера достаточно свободного места.

B. Используйте прилагаемые инструменты для сборки.

C. Перед сборкой, проверьте, все ли необходимые части имеются в наличии (выше в

данной инструкции вы найдете сборочный чертеж со всеми частями (отмечены

цифрами), из которых состоит тренажер.

2.ИНСТРУКЦИЯ ПО СБОРКЕ:

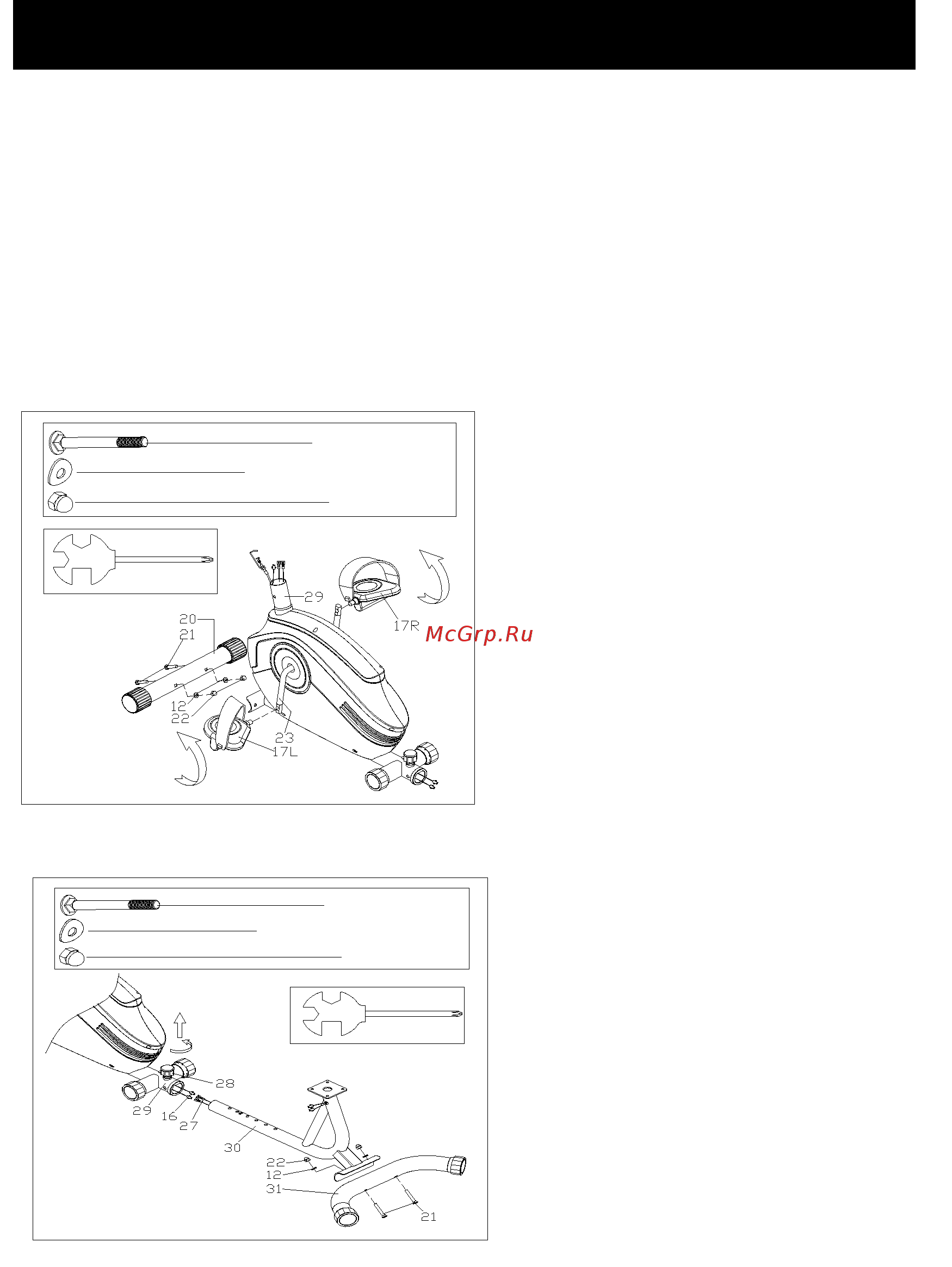

FIG.1

Рис.2: Прикрепите задний

стабилизатор (31) к заднему

кронштейну (30) с помощью болта

(21),

глухой гайки (22) и изогнутой

шайбы

(12). Соедините провод

датчика 16 & 27, и вставьте задний

кронштейн (30) в основную раму (29),

Закрепите регулировочной ручкой

(28).

Рис.1: Прикрепите передний

стабилизатор (20) к основной раме

(29) с помощью болта (3), глухой

гайки (22) и изогнутой шайбы (12).

Вставьте левую и правую педаль

(17L/R) в кривошип. Затем

прикрепите левую педаль (17L)

крепко против часовой стрелки, а

правую педаль (17R

) – по часовой

стрелке.

#21 M8*62 2PCS

#12 d8*Φ

20*2*R30 2PCS

#22 M8 2PCS

S13

S15

#21 M8*62 2PCS

#12 d8*Φ

20*2*R30 2PCS

#22 M8 2PCS

S13
