Овен МУ110-6У [14/18] Запись значений параметров в прибор

3.4.5 Запись значений параметров в прибор

Режим записи всех параметров. Для перехода в режим выбирается команда

Прибор | Записать все параметры (см. рисунок 6). Откроется информационное окно

процесса записи всех параметров (рисунок 15). После его автоматического закрытия

измененные параметры, отображаемые зеленым цветом, будут отображаться черным

цветом.

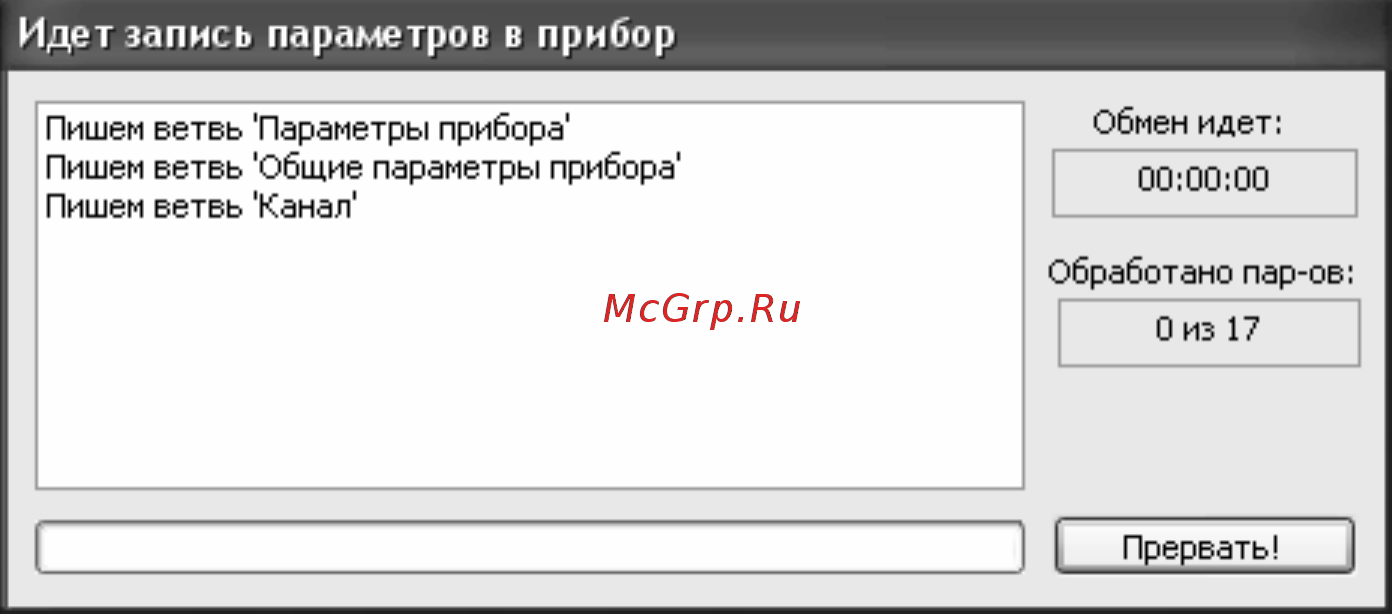

Рисунок 15

Режим записи только измененных значений параметров. Для перехода в

режим выбрать команду Прибор | Запись измененных параметров (см. рисунок 6).

Для записи измененных параметров в рамках ветви, выделив требуемую папку

параметров, щелкнуть правой кнопкой «мыши», из раскрывающегося списка

(рисунок 9) выбрать команду «Записать только измененные». Откроется

информационное окно процесса записи измененных параметров (см. рисунок 15).

После его автоматического закрытия измененные параметры, отображаемые зеленым

цветом, будут отображаться черным цветом. Запись в этом режиме осуществляется

быстрее, чем при записи всех параметров.

Режим записи параметров выделенной папки. Для перехода в режим следует

выделить требуемую папку, выбрать команду Прибор | Запись параметров

выделенной ветви (см. рисунок 6). Или, выделив требуемую папку параметров,

щелкнуть правой кнопкой «мыши», из раскрывающегося списка (рисунок 9) выбрать

команду «Записать параметры ветви». Откроется информационное окно процесса

записи измененных параметров (см. рисунок 15). После его автоматического закрытия

измененные параметры, отображаемые зеленым цветом, будут отображаться черным

цветом.

Для записи одного выбранного параметра подать команду Прибор | Опрос

отдельного параметра (рисунок 6). В открывшемся окне (рисунок 10) выбрать в графе

«Определить команду» из раскрывающегося списка имя параметра. Справа

отображается названия параметра, ниже – hash-код. Далее следует выбрать операцию

«Записать» путем установки маркера и значение параметра в графе «Что записать»,

нажать кнопку «Выполнить!». В области окна «Протокол обмена данными с прибором»

отображается процесс записи.

Кроме того возможно установить линейный индекс (путем установки маркера),

необходимый при создании новых программ, работающих с прибором. Режим

отображения линейных индексов включается командой Режимы программы |

Показывать линейные индексы (рисунок 11).

Другой способ записи одного выбранного параметра – щелкнуть правой кнопкой

«мыши» в требуемой строке параметра, выбрать команду «Записать параметр»

(рисунок 12). Запись параметра сопровождается открытием окна мониторинга

процесса, закрывающегося при завершении процесса (рисунок 16). Если значение
