DFC E8712H [4/10] Список комплектующих
![DFC E8712H [4/10] Список комплектующих](/views2/1482844/page4/bg4.png)
4
СПИСОК КОМПЛЕКТУЮЩИХ
No.
Описание
Кол-во
No.
Описание
Кол-во
1
Основная рама
1
33L/R
Рулевая стойка Л/Пр
1каждой
2
Передний стабилизатор
1
34L/R-1/2
Защитный кожух C Л/Пр
2 пары
3
Задний стабилизатор
1
35
Втулка
4
4
Винт
6
36
Плоская шайба
2
5
Болт
4
37
Пружинная шайба
4
6
Изогнутая шайба
4
38
Болт
2
7
Заглушка
2
39
Винт
5
8
Заглушка
2
40
Болт
4
9
Болт
2
41
Нейлоновая гайка
4
10
Пружинная шайба
2
42L/R
Руль Л/Пр
2
11
D-образная шайба
2
43
Накладка руля
2
12
Большая шайба
4
44
Заглушка
2
13
Винт
4
45a/b
Накладка стойки
1 каждой
14a/b
Защитный кожух A
2 каждого
46
Компьютер
1
15
Нейлоновая гайка
2
47
Плоская шайба
2
16
Плоская шайба
4
48
Винт
2
17
Педальный узел
2
49
Болт
2
18
Крышка
4
50
Изогнутая шайба
1
19
Болт
2
51
Винт
1
20
Изогнутая шайба
2
52
Кожух стойки
1 каждой
21L/R
Шатун Л/Пр
2
53
Втулка
2
22
Нейлоновая шайба
6
54
Регулятор натяжения
1
23
Flat washer
6
55
Мачта руля
1
24L/R
Педаль Л/Пр
1 каждого
56
Винт
4
25L/R
Стойка педали Л/Пр
1 каждого
57
Изогнутая шайба
4
26L/R
Защитный кожух B
2 каждого
58
Сенсорный кабель
1
27
Винт
13
59
Сенсорный кабель
1
28
Болт
2
60
Кабель натяжения
1
29
Плоская шайба
2
61
Накладка
1
30
Нейлоновая шайба
2
62
Фиксированный руль
1
31
Болт
6
63
Кабель датчика пульса
2
32
Втулка
4

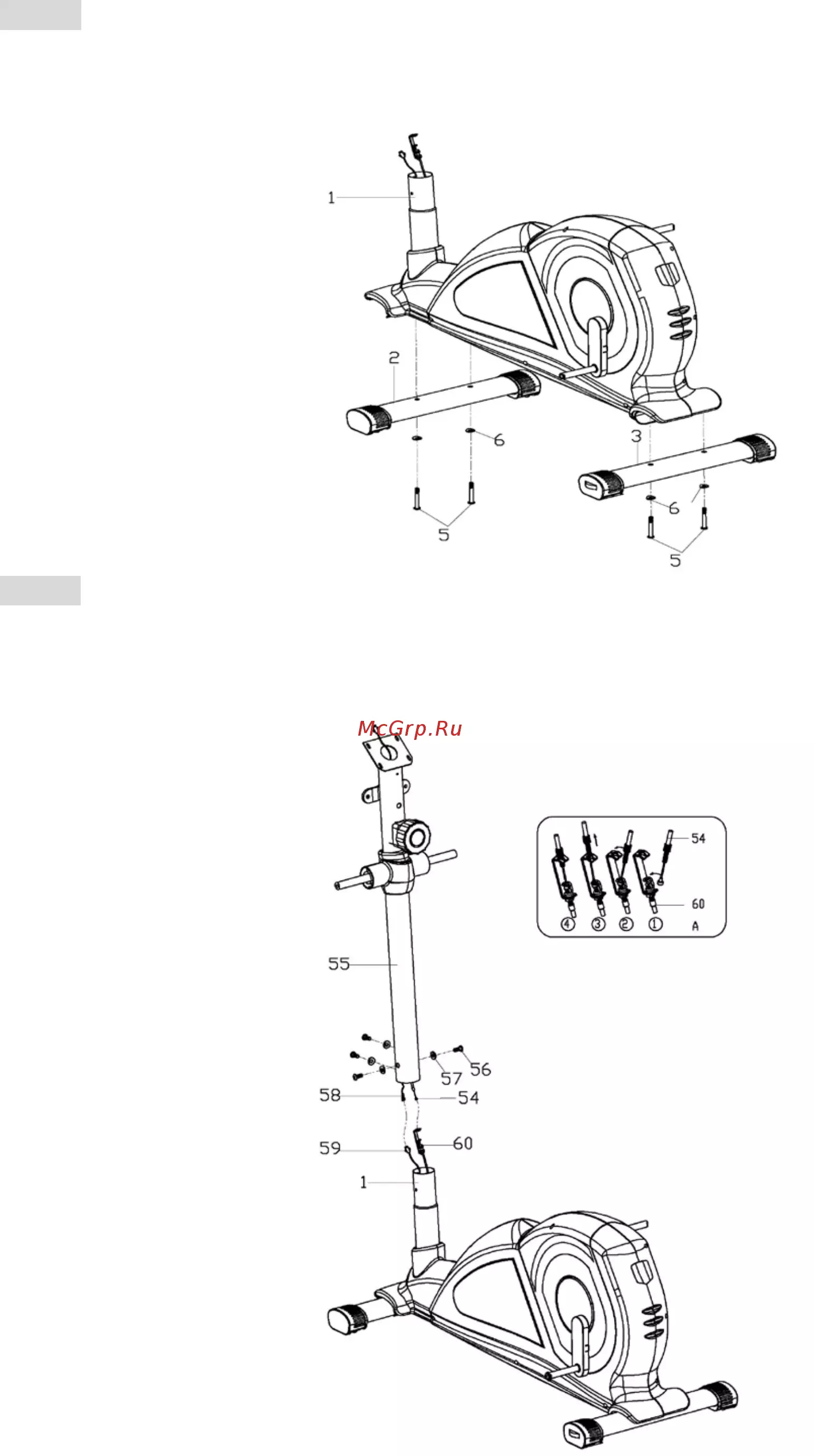

ИНСТРУКЦИЯ ПО СБОРКЕ
ЗАМЕТКА:
Настоятельно рекомендуем производить сборку тренажера с участием двух или более человек.
Содержание
- Инструкция пользователя инструкция пользователя 1
- Эллиптический тренажер магнитный dfc е 8712h 1
- Подетальная схема тренажера 3
- Заметка 4
- Инструкция по сборке 4
- Список комплектующих 4
- В компьютере оснащенном только клавишей 9
- Дисплей отображает время вашей тренировки 9
- Если имеетс 9
- Если не находится в режиме scan если не находится в режиме sca 9
- Или scan компьютер будет переходить в режим 9
- Инструкция по эксплуатации компьютера 9
- Каждый режим удерживается в течение 4 секунд 9
- Калории 9
- Компьютер может быть запраграммирован в метрической либо британской системе мер если в правом углу монитора высвечивается 9
- Нажмая выбираете функцию удерживайте в течение 3 секунд чтобы установить время дистанцию и калории 9
- Нажмите mode появится значок 9
- Нажмите и введите новые данные 9
- Нажмите кнопк 9
- Отображает общий пробег 9
- Отображает реальную скорость 9
- Отображается пройденное расстояни 9
- Отображаются сжигаемые калории 9
- Позволяет установить параметры время дистанци 9
- Положите обе руки на рулевые накладки и через 3 4 9
- При отсутсвии сигнала в течение 8 минут компьютер отключается автоматически нажатие любой клавиши или вращение педалей вновь запускает компютер 9
- Секунды дисплей отобразит данные вашего пульса в bpm удары мин заметка для большей точности измерений рекомендуется проводить их в режиме stop pause следует помнить что это лишь справочные данные 9
- Скан 9
- То используется британская система мили не километры характеристки 9
- Установка если имеется 9
- Функции 9
- Функции время дистанция и калории могут быть заданы в режиме обратного отсчета когда отсчет достигнет нулевого значения компьютер будет в течение 15 секунд подавать аварийный сигнал 9
- Функциональные кнопки 9
- Функция 9 отсутствуе 9
