DFC R403B2 — инструкция по сборке: установка сиденья и гребных рычагов [6/8]

Превью страниц Страница 6 / 8

- 5 -

Шаг 2:

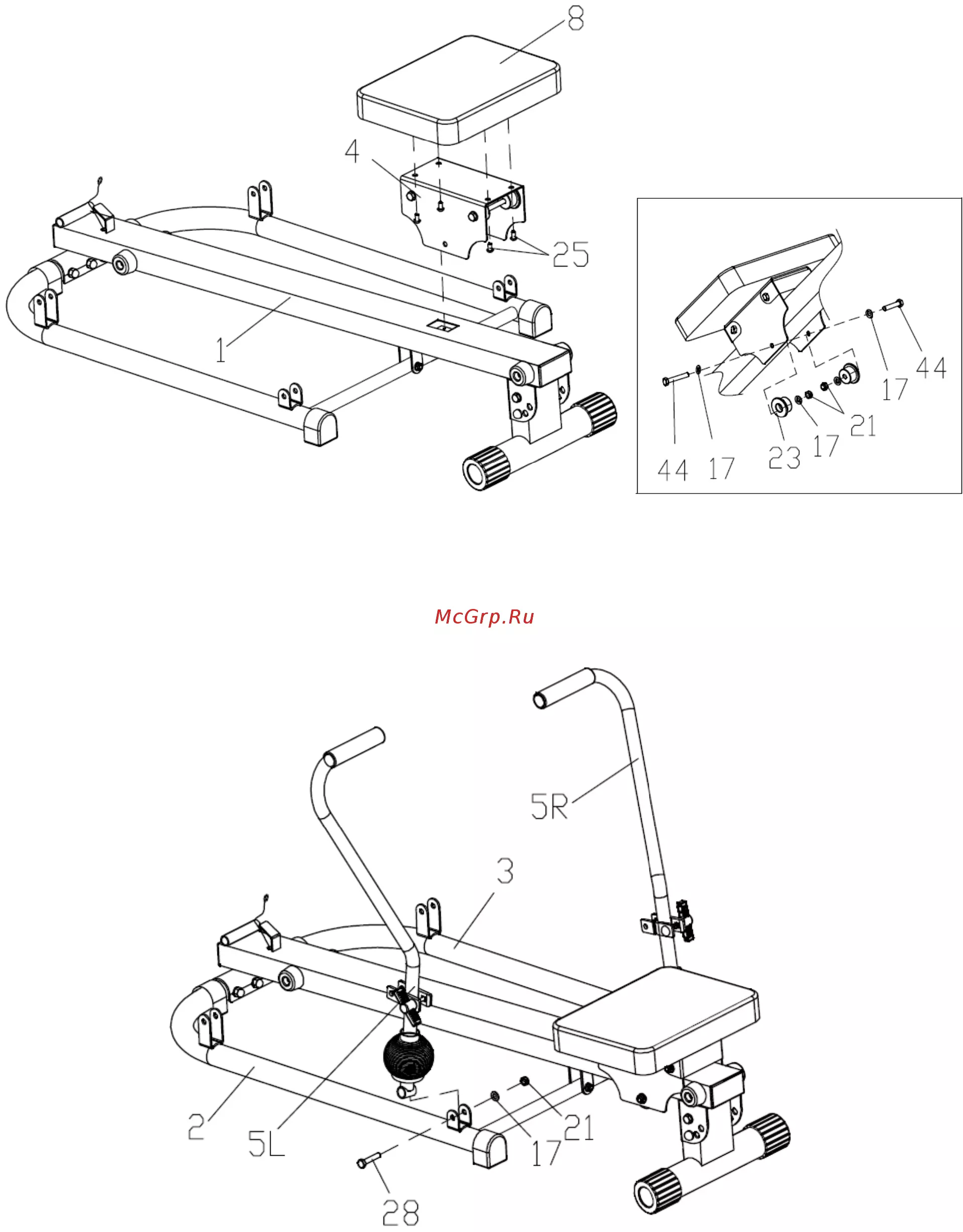

Расположите сиденье (8) на соответствующей опоре (4) и закрепите его при помощи

двух винтов (25). Затем установите полученную конструкцию на главную раму (1).

Прикрепите ролики (23) к опоре сиденья (4) при помощи двух болтов (44), четырёх

плоских шайб (17) и двух нейлоновых гаек (21), как показано на рисунке.

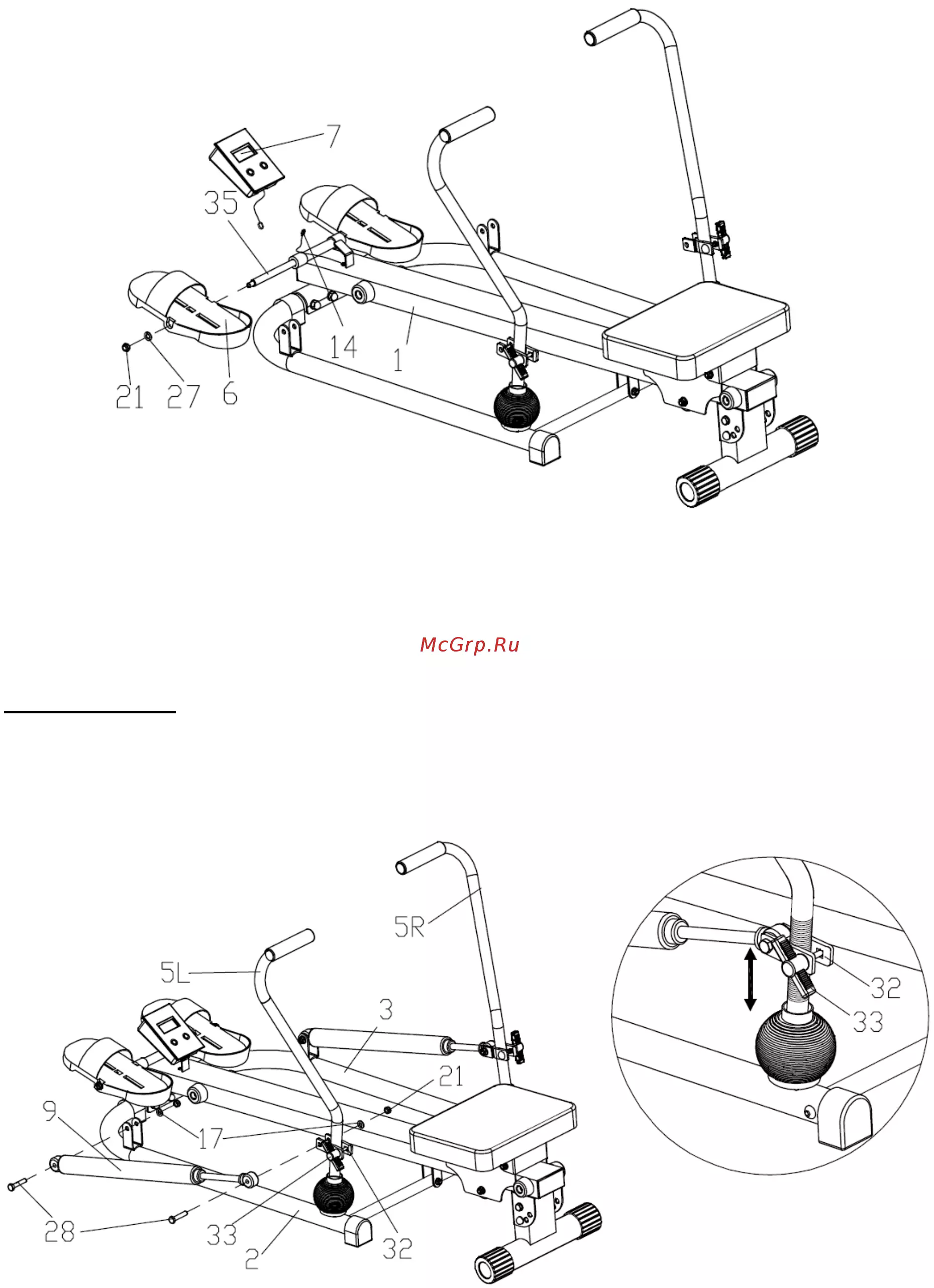

Шаг 3:

Прикрепите левый и правый гребной рычаг (5 прав./лев.) к одноименным

стабилизаторам (2 и 3) при помощи двух болтов (28), двух плоских шайб (17) и двух

нейлоновых гаек (21) в соответствии с рисунком ниже.
