DFC SC-S038B [3/4] Сборочный чертеж сборочный чертеж

Превью страниц Страница 3 / 4

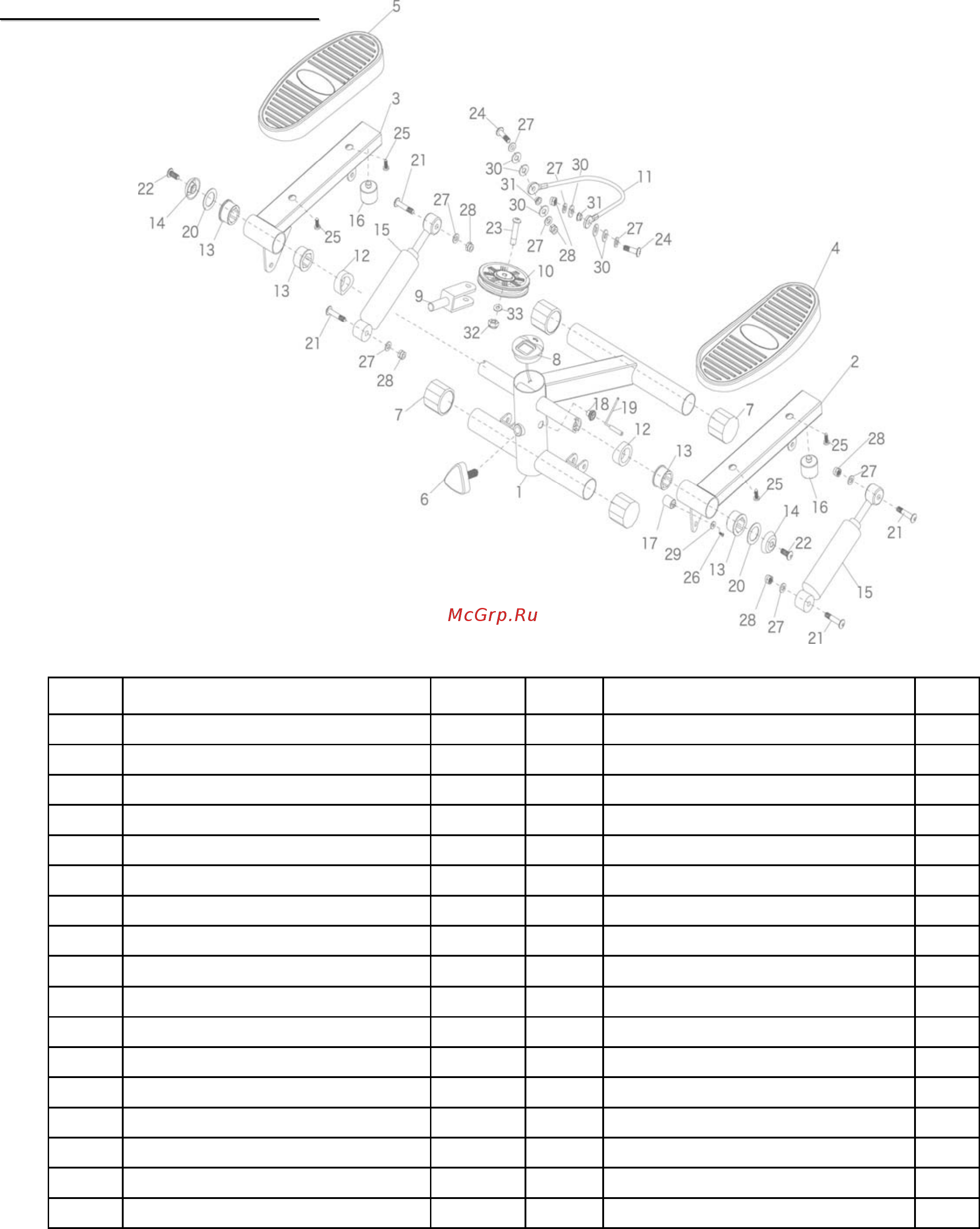

СБОРОЧНЫЙ

ЧЕРТЕЖ

СБОРОЧНЫЙ ЧЕРТЕЖ

NO. ОПИСАНИЕ К-ВО NO. ОПИСАНИЕ К-ВО

1 Основная рама 1 18 Пластиковый зажим 1

2 Опора педали левая(L) 1 19 Датчик 1

3 Опора педали правая(R) 1 20

Плоская шайба

○25

4 Пластиковая педаль левая (L) 1 21 Винт шестигранный M8x40 4

5 Пластиковая педаль правая (R) 1 22 Винт шестигранный M8x20 2

6 Регулировочная ручка 1 23 Винт шестигранный M10x40 1

7 Заглушка 4 24 Винт шестигранный M8x30 4

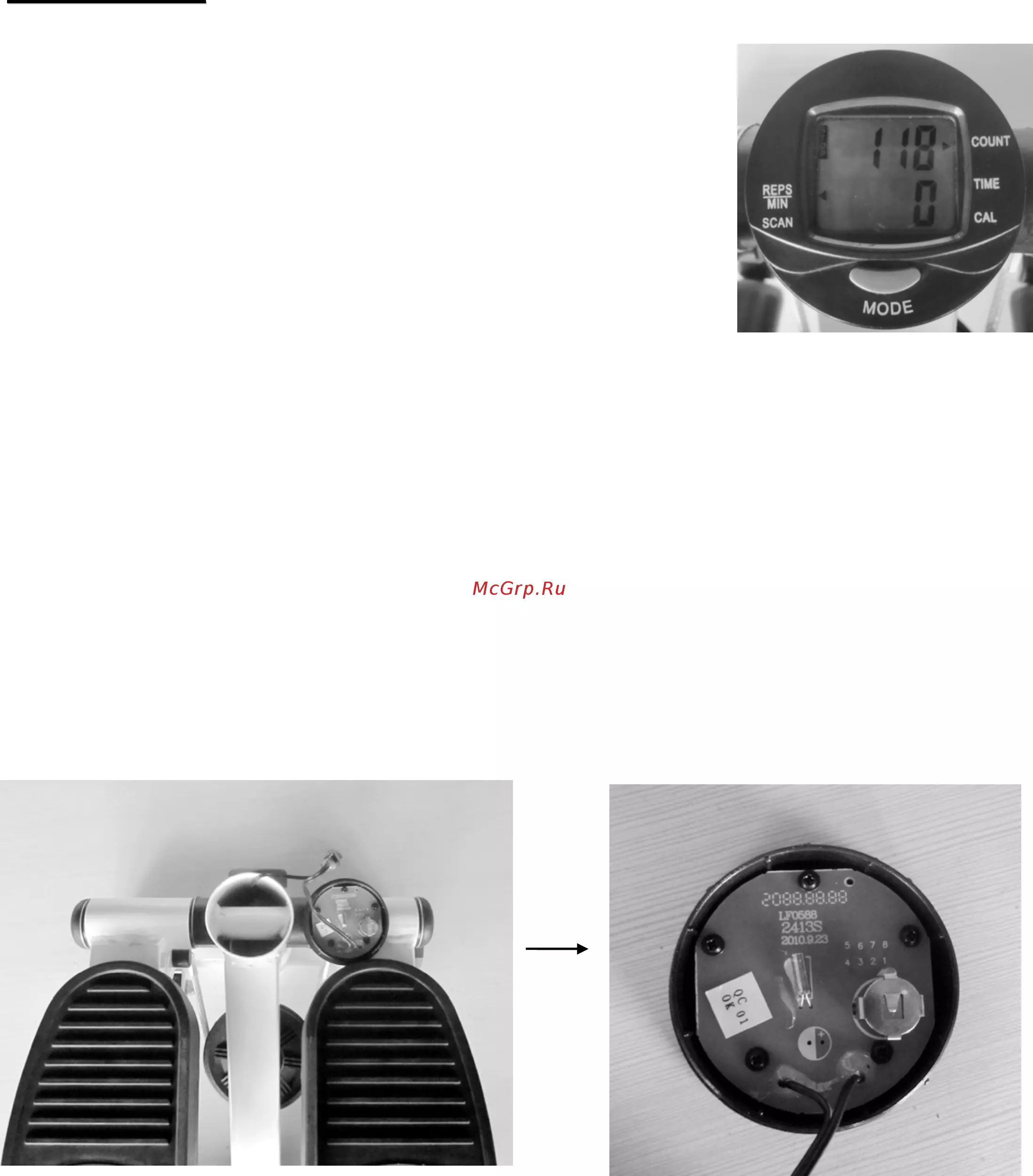

8 Компьютер 1 25 Поперечный шнек 4

9 Кронштейн шкива 1 26 Поперечный шнек 1

10 Шкив 1 27 Плоская шайба ○8 8

11 Стальной провод 1 28 Гайка M8 6

12 Втулка 2 29 Плоская шайба ○5 1

13 Подшипник нейлоновый 4 30 Пластиковая плоская шайба 6

14 Пластиковая крышка 2 31 Стальная втулка 2

15 Гидравлический цилиндр 1 32 Гайка M10 1

16 Резиновый амортизатор 2 33 Плоская шайба ○10 1

17 Магнит 1
