На верхней поверхности ПЛК323.ТЛ (см. рисунок 3.2) расположены:

–

Разъёмные соединители релейных дискретных выходов 3 и 4;

–

Антенный винтовой разъём, для подключения внешней GSM антенны.

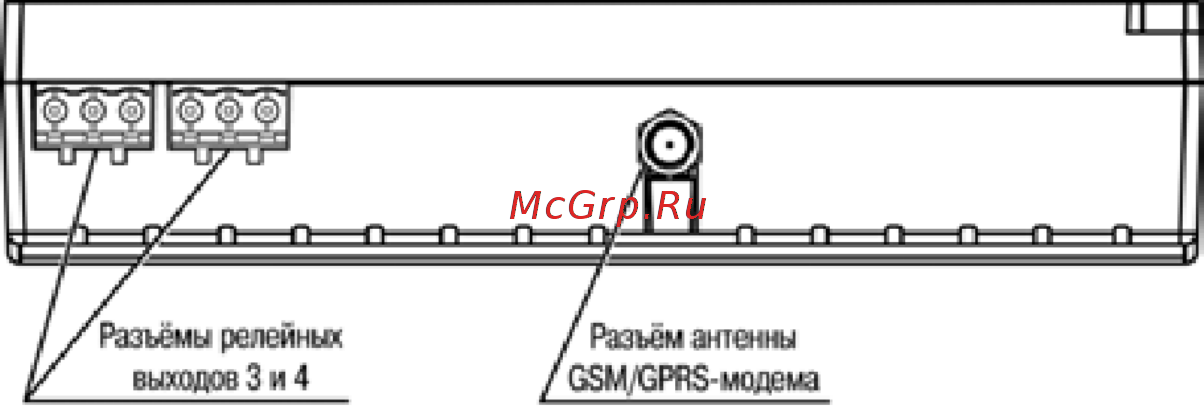

Рисунок 3.2 – Вид на верхнюю поверхность ПЛК323.ТЛ

На нижней поверхности ПЛК323.ТЛ (см. рисунок 3.3) расположены:

–

Разъёмный клеммный соединитель порта питания прибора;

–

Разъёмные клеммные соединители релейных дискретных выходов 1 и 2;

–

Разъёмные клеммные соединители портов P1, Р2 и Р3;

–

Слот для подключения карт памяти типа microSD/microSDHC. Карта устанавлива-

ется контактами в сторону DIN-рейки. Для установки/изъятия карты следует нажать на

нее;

–

Разъёмные клеммные соединители портов P4 и Р5;

–

Блок DIP-переключателей. Назначение положений DIP-переключателей описано в

таблице 3.5;

–

Слот для подключения SIM-карты;

–

Соединитель порта LAN (интерфейс Ethernet).
