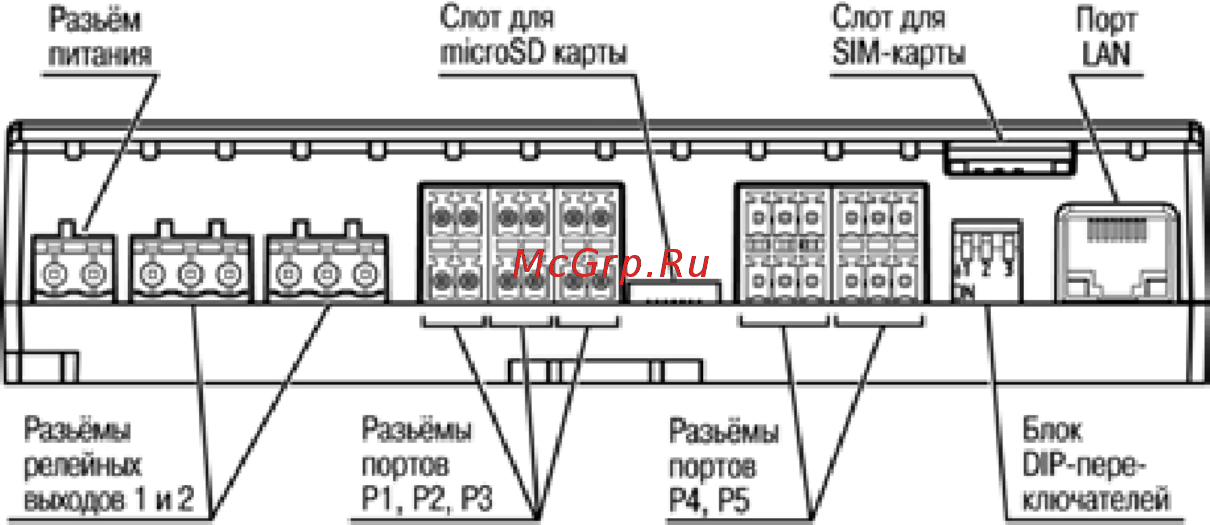

Рисунок 3.3 – Вид на нижнюю поверхность ПЛК323.ТЛ
Назначение контактов соединителей портов P1 – P5 приведено в таблицах 3.1 – 3.2.
Порядок нумерации контактов соединителей портов P1 – P5 представлен на рисунке 3.4.
Описание состояния контактов соединителей релейных выходов 1 – 4 при отключе-
нии прибора приведено в таблице 3.3. Порядок нумерации контактов соединителей релейных
выходов 1 – 4 представлен на рисунке 3.5.
