• Выносной испаритель • R-407C • ERAP-MBY
• Системы жидкостного отопления или охлаждения • Выносной испаритель
18
1
9

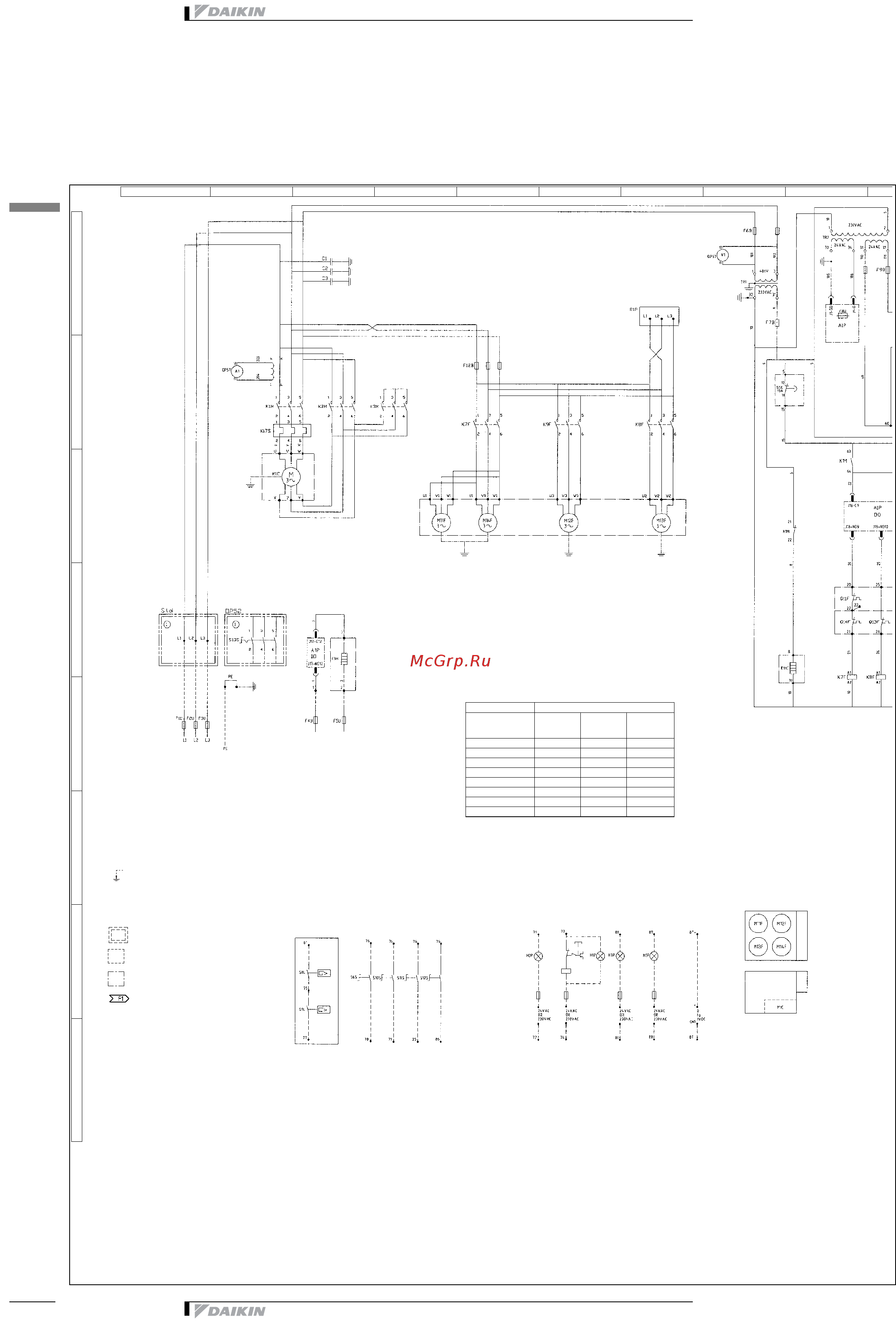

9 Монтажная схема
9-1 Монтажная схема
0TW56476-1A
J2 (B1-VDC): Высокое давление C1
J2 (B2-VDC): Низкое давление C1
J2 (B3-VDC): Перемен.Al1
J3 (B4-BC4): - -
J3 (B5-BC5): Датчик термостата
J6 (B6-GND): Наружный воздух
J6 (B7-VDC): Обратная связь по мощности C1
J6 (B8-VDC): - -
Цифровой вход
J5 (ID1-IDC1): Реле высокого давленияC1
J5 (ID2-IDC1): Стандартный контроллер
последовательности фаз C1
J5 (ID3-IDC1): Реле максимального тока C1
J5 (ID4-IDC1): Устройство термической защиты на
выпуске C1
J5 (ID5-IDC1): Устройство термической защиты
компрессора C1
J5 (ID6-IDC1): Аварийный останов
J5 (ID7-IDC1): Блокировка расход воздуха / воды
J5 (ID8-IDC1): Перемен.DI 1
J7 (ID9-IDC9): Перемен.DI 2
J7 (ID10-IDC9): Перемен.DI 3
J7 (ID11-IDC9): Перемен.DI 4
J7 (ID12-IDC9): - -
J8 (ID13-IDC13): - -
J8 (ID14-IDC13): - -
J12 (C1-NO1): Звезда компрессора C1
J12 (C1-NO2): Треугольник компрессора C1
J12 (C1-NO3): Компрессор ВКЛ C1
J13 (C4-NO4): 12% C1
J13 (C4-NO5): - -
J13 (C4-NO6): - -
J14 (C7-NO7): Аварийный сигнал
J15 (C8-NO8): Контактор расхода воздуха / воды
J16 (C9-NO9): Ступень скоростей вентилятора 1 из C1
J16 (C9-NO10): Ступень скоростей вентилятора 2 из C1
J16 (C9-NO11): Ступень скоростей вентилятора 3 из C1
J17 (C12-NO12): Ch. DO1: Ленточный нагреватель испарителя
J18 (C13-NO13): Перемен.DO2
J5 (ID8-IDC1):
J7 (ID9-IDC9):
J7 (ID10-IDC9):
J7 (ID11-IDC9):
Двойное заданное значени
е
переключатель ВКЛ/ВЫКЛ
включение/выключение огр
Краткое описание перемен
н
J18 (C13-NO13):
2-й насос испарителя / Общ
и
Мощность
Краткое описание перемен
н
J2 (B3-GND):
Сигнал заданного значения
Цифровые выходы (реле)
Аналоговый вход
ПРИМЕЧАНИЯ К ДЕЙСТВИЯМ ПЕРЕД ПУСКОМ БЛОКА
(1) d L1,L2,L3: Основные клеммы
d 1-70: Клеммы на главной шине
d 71-88: Клемма на местной шине
d U-Z: Основные клеммы на клеммной коробке
компрессора
d A-N: Другие клеммы на клеммной коробке компрессора
(2)
= Проводка заземления
(3)
15
z = Количество проводов 15
(4)
15
= Количество клемм 15
(5)B = Местная поставка
(6)
= Доп. обор.
(7)
= Не устан. в клеммной коробке
(8)
= PCB
(9)
= Продолжение подсоединения на месте ’F1’
(10)
j
1
= Несколько возможностей монтажа проводки
Аварийный сигнал
Работа C1
Переменный вход1
Дистанционный пуск/останов
Переменный вход2
Двойное заданное значение
Стандартный вентилятор
Предохранители +
защита от
максимального тока
ERAP 110 ERAP 150 ERAP 170
F1U,F2U,F3U 3x125gL 3x160gL 3x160gL
F4U,F5U 2A 2A 2A
F6B 4A 4A 4A
F7B 2A aM 2A aM 2A aM
F8U 2A 2A 2A
F9B 1A T 1A T 1A T
F12B 10A 16A 16A
K17S 51 62 70
Электропитание
Электропитание
3∼50Hz 400V
Электропитание
1∼50Hz 230V
(11) Входные клеммы для
местной проводки
ОБЯЗАТЕЛЬНО
Контакт насоса
Пример: Конфигурируемые
переключатели для функции
дистанционного управления
(12) Выходные клеммы для местной проводки
Максимальный выходной ток: Активный: 2A,
индуктивная нагрузка: 2A/Cos Phi 0,4
ПРИМЕР
Контактор, змеевик
испарителя,
водяной насос
- Рекомендуемые плавкие предохранители gL/gG (также
допускается aM ) в соответствии со стандартом IEC 269-2
(F1U, F2U, F3U = gL/gG, F4U, F5U = gL/gG)
(14) ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
N OP52 = Главный выключатель
N OP57 = Амперметр, вольтметр
Вид блока
сверху
Вид блока сбоку
ERAP110∼170MBY
(13)
1 23456789
A
B
C
D
E
F
G
H
Переменный вход3
Включить/отключить cap. lim. 1
Контакт насоса (= общий режим работы, без OP DICN)
Электропитание
J1-G: 24 Vac
J1-G0: Ссылка (GND)
RS485 подсоединение
J11 - TX -:
J11 - TX +:
J11 - GND:
Краткое описание переме
1-2-3-4:
Переменный вход4
Включить/отключить cap. lim. 2
Перемен. DO2
2-й насос испарителя
Аналоговый выход
(С преобразованием в цифровые
выходы =DO)
J4 (VG0-Y1): Регулирование
повышения нагрузки
двигателя C1
J4 (VG0-Y2): Регулирование
снижения нагрузки
двигателяC1
Перемен. AI1
Сигнал заданного значения
0-1V
Реле протока
Клеммная
коробка
