УПП1
УСТРОЙСТВО ПЛАВНОГО ПУСКА
Краткое руководство
Меры безопасности
ВНИМ АНИЕ
Монтаж на мест е крепления произв одить только при отключенном
питании прибора и всех подключенных к нему устройств.
ПРЕДУП РЕЖ ДЕН И Е
Для монтажа использовать только специальный инструмент для
пров едения электромонтажных работ.
К эксплуатации и техобслужив анию прибора допускаются лица, изучив шие данное
руков одство, прошедшие обучение и пров ерку знаний по в опросам охраны т руда в соответствии с
«Типовым положением об обучении по в опросам охраны труда» (НПАОП 0.00-4.12) и имеющие
группу допуска не ниже ІІІ согласно «Правил безопасной эксплуат ации электроустановок
потребителей» (НПАОП 40.1-1.21).
На открытых контактах клемм прибора при любом режиме эксплуат ации, присутствует
напряжение, опасное для жизни.
Назначение
Прибор УПП1 предназначен для плавного (безударного) пуска и останова нагруженных электродвигателей в прив одах: насосов,
вентиляторов, компрессоров , конв ейеров , транспорт еров и т.п.
Технические характеристики
Таблица 1 – Основные технические характеристики
Параметр
Значение
Рабочий диапазон сетевого напряжения, В:
УПП1-1К5-В
УПП1-7К5-В, УПП1-11К-В
3×208…415
3×208…480
Номинальное сетевое напряжение, В
3×380
Частота сети, Гц
47…63
Время разгона/замедления, сек
0,4…10
Начальное напряжение пуска, Uп = % Uном
0…85
Длительность подачи полного напряжения при
импульсном старте, с ек
0…0,2
Минимальная мощность двигателя, кВт
0,1
Управ ляющее напряжение
переменного/постоянного тока, В
24…480
Управ ляющий ток, мА, не более
15
Мощность потребления, Вт, не более:
4
Время отклика, мс
70
Сопротивление изоляции, МОм, не менее
20
Рабочая температ ура окружающей среды, °С
минус 10…+50
Температура т ранспортирования и хранения, °С
минус 20…+80
Относительная влажность при 20 °С, %
80
Атмосферное давление, кПа
84…106,7
Электрическая прочность изоляции, В
3000
Помехоэмиссия по ГОСТ Р 51318.22
Класс А
Режим работы по ГОСТ Р 50030.4.2-2012:
АС-53а:3-10:70-6
Ст епень защиты корпуса по ГОСТ 14254
IP2 0
Класс защиты по ГОСТ IEC 61140-2012
I

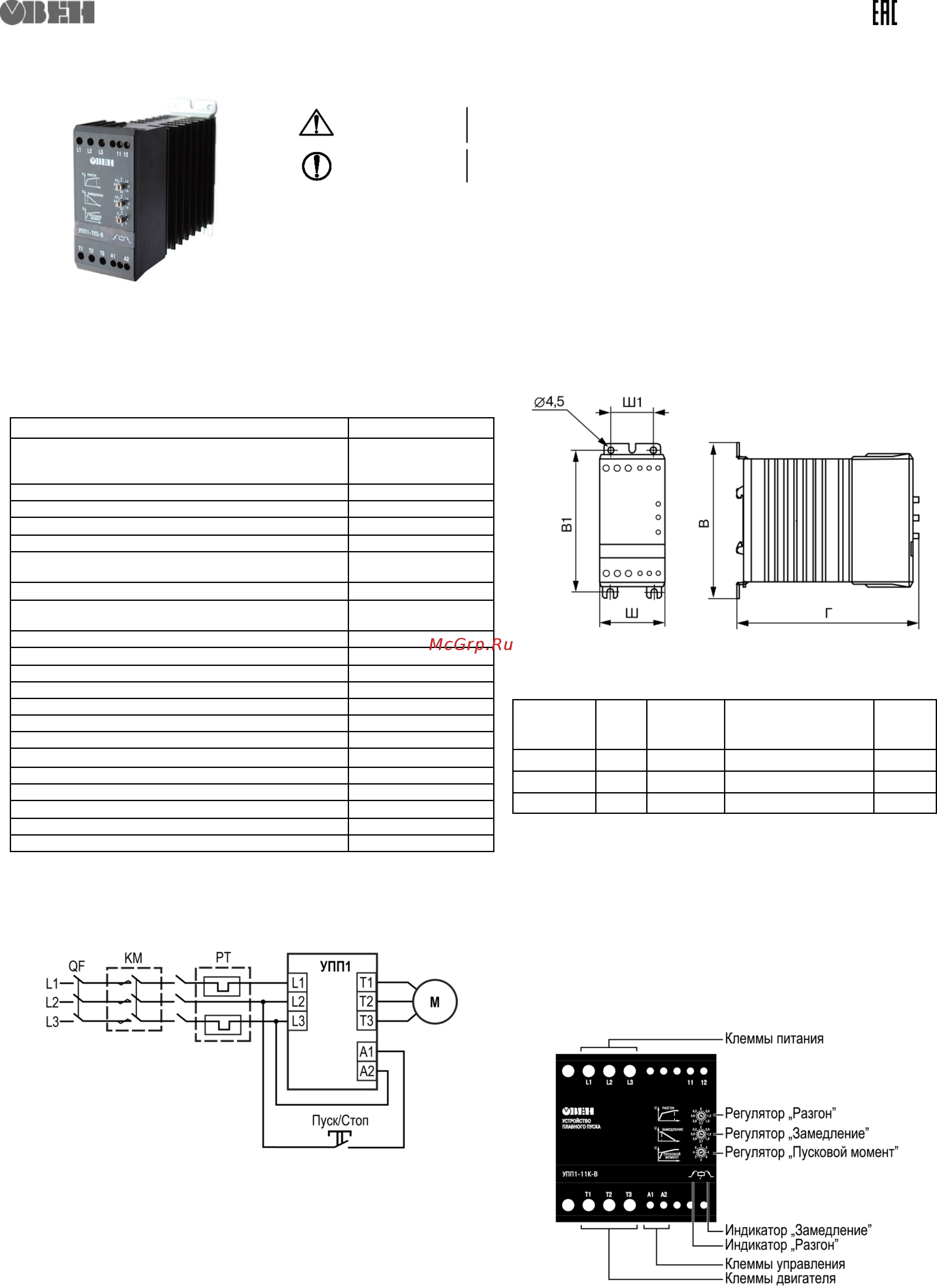

Рисунок 1 – Габаритные размеры
Таблица 2 – Массово-габаритные и выходные характеристики
Тип
Iн о м,
А
Мощнос ть
двигателя,
Размеры
В(В1) × Ш(Ш1) × Г, мм
Вес, кг
УПП1-1К5-В 3 до 1,5 102×23×128
0,25
УПП1-7К5-В 15 до 7,5 110(100)×45(30)×128
0,65
УПП1-11К-В 25 до 11,0 110(100)×90(30)×128
1,00
Устройство и принцип действия
УПП1 состоит из двух неразъемных частей: пластмассового корпуса со
схемой управ ления и мет аллического радиатора, смонтированного на
силовых компонентах. На радиаторе размещены элементы для крепления
прибора на DIN-рейку 35 мм или на ст ену.
QF – автоматический выключатель
KM – магнитный контактор
РТ – тепловое реле
Рисунок 2 - Схема подключения УПП1
Все модификации УПП1 оснащены трехфазным в ходом подключения
сет евого напряжения (клеммы L1, L2 и L3), трехфазным выходом
подключения дв игат еля (клеммы T1, T2 и T3) и в ходом для подключения
управ ляющего напряжения (клеммы А1 и А2). Схема подключения УПП1
прив едена на рисунке 2.
На лицевой панели УПП1 расположены органы управ ления -
пов оротные переключатели для раздельного задания следующих
в еличин:
• времени разгона и замедления;
• пусков ого крутящего момент а;
• длительности импульса прямого пуска «Ст арт».
Индикация текущих режимов функционирования
осуществляется индикат орами «Разгон» и «Замедление» (см.
рисунок 3).
Рисунок 3 – Лицевая панель УПП1
