ПРЕДУПРЕЖДЕНИЕ

* Если длина проводов между блоком и нагрузкой более 1 м и на входе нагрузки отсутствуют входные

конденсаторы, рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью

не менее 0,1 мкФ и напряжением ≥ 1,5 Uвых применяемого блока.

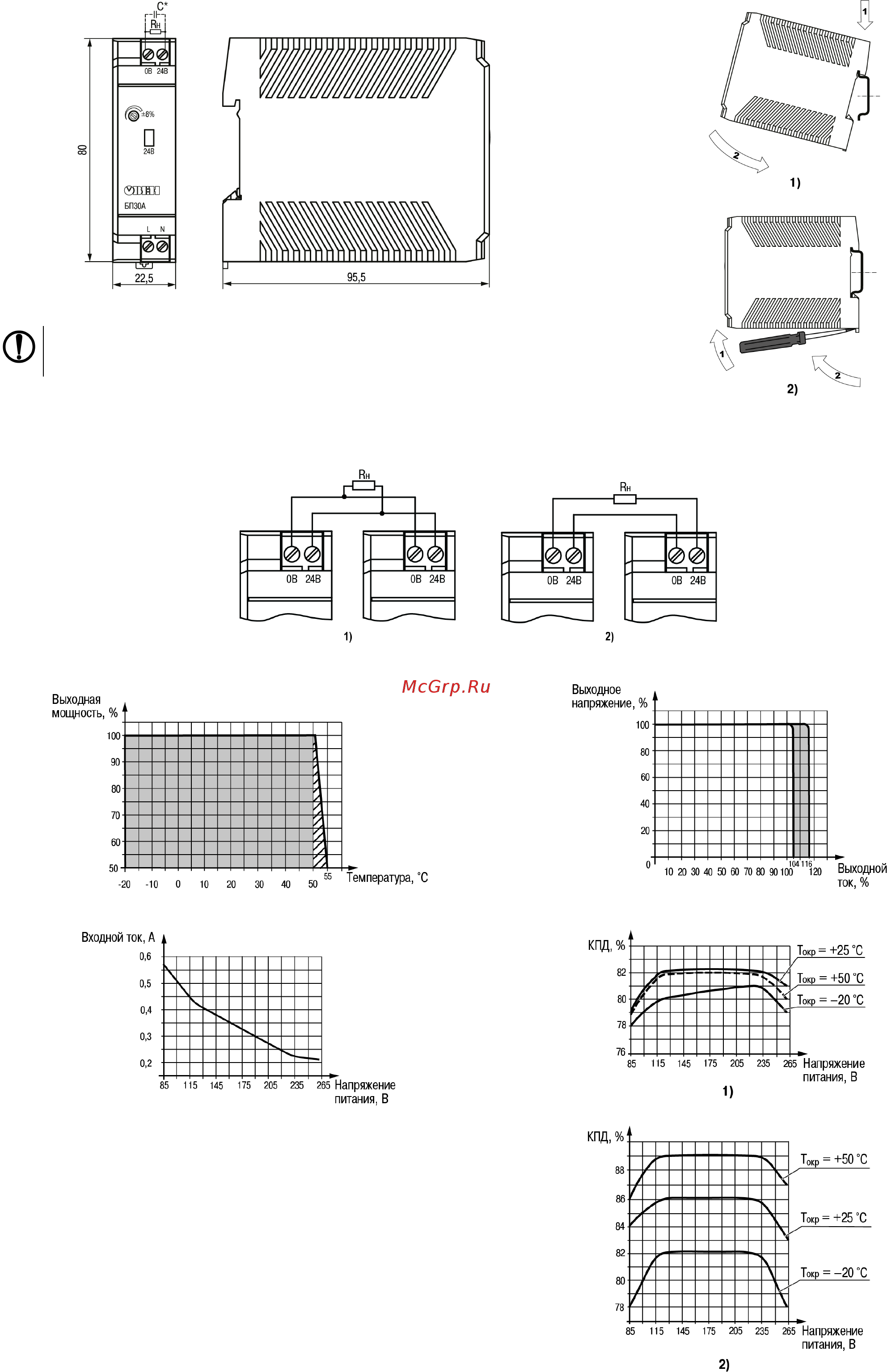

Рисунок 1 - Габаритные размеры и подключение прибора Рисунок 2 - Монтаж (1) и демонтаж (2) прибора

Рисунок 3 - Схема параллельного (1) и последовательного (2) подключения нескольких приборов

Рисунок 4 - График зависимости выходной мощности от температуры окружающей среды Рисунок 5 - График зависимости выходного напряжения от выходного тока

Рисунок 6 - График зависимости входного тока от напряжения питания
