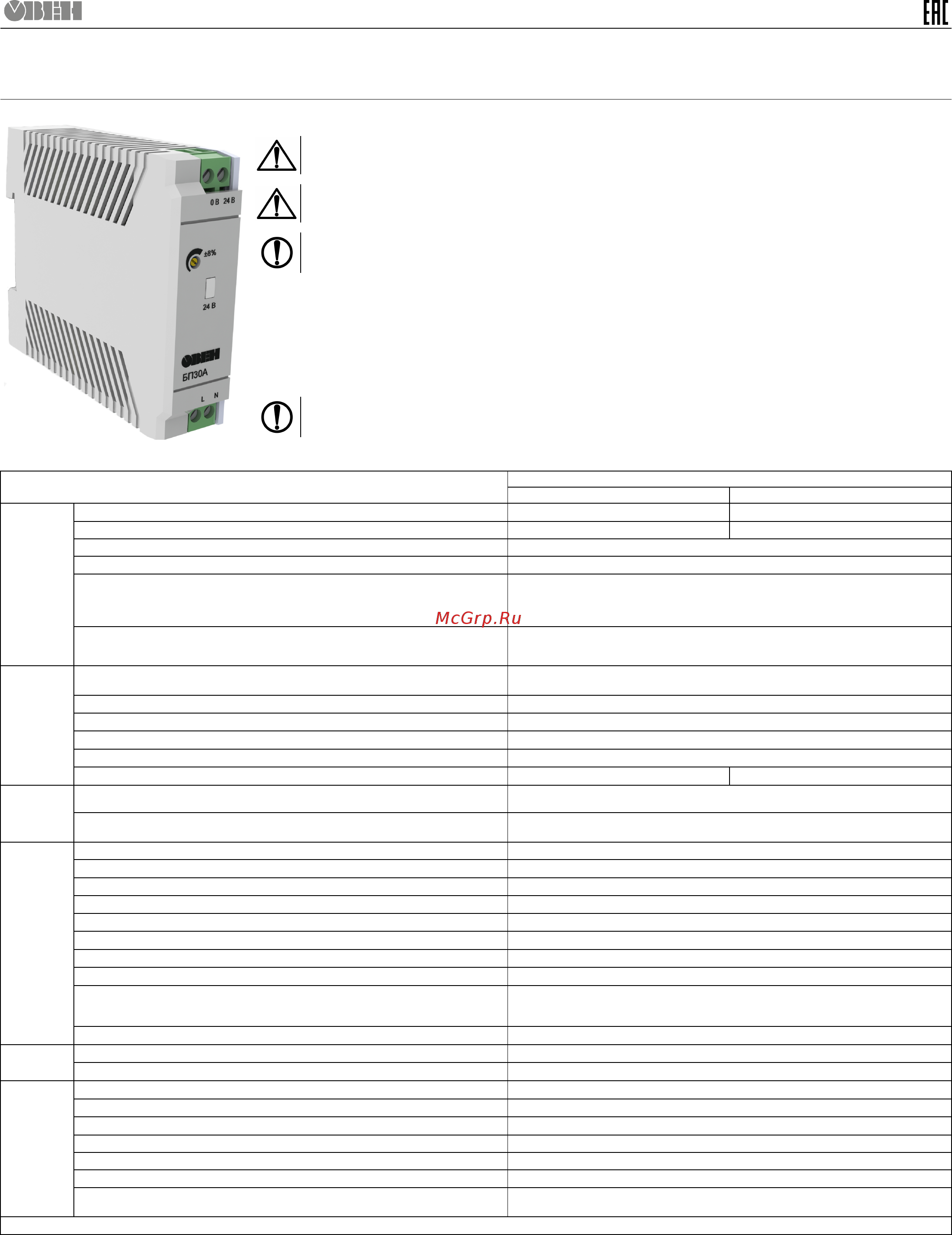

БП30А-Х
БЛОК ПИТАНИЯ ОДНОКАНАЛЬНЫЙ
Краткое руководство
ВНИМАНИЕ
Монтаж на месте крепления следует производить только при отключенном питании прибора и всех подключенных к нему
устройств.
ВНИМАНИЕ
При подключении нагрузки к выходу прибора следует соблюдать полярность! Неправильное подключение может привести
к выходу из строя оборудования.
ПРЕДУПРЕЖДЕНИЕ
Для монтажа необходимо использовать только специальный инструмент для проведения электромонтажных работ.
Особенности прибора:
• Ограничение выходного перенапряжения и тока.
• Защита входа от перенапряжения и импульсных помех.
• Защита от перегрузки, короткого замыкания и перегрева.
• Регулировка выходного напряжения с помощью винта потенциометра на лицевой панели.
• Возможность параллельного и последовательного соединения нескольких блоков без дополнительных внешних устройств защиты
и уравнивания выходных токов.
• Экономия места на DIN-рейке в сравнении с аналогичными по мощности блоками питания.
ПРЕДУПРЕЖДЕНИЕ
При параллельном соединении блоков рекомендуется обеспечивать идентичную длину и сечение проводов от выходов БП до точки
соединения проводов.
Технические характеристики
Наименование
Значение
БП30А-12 БП30А-24
Выходные
параметры
Номинальное напряжение
12 В 24 В
Номинальный ток
2,5 А 1,25 А
Номинальная мощность
30 Вт
Подстройка выходного напряжения
±8 %
Допустимое отклонение напряжения, в том числе:
• нестабильность выходного напряжения от входного напряжения
• нестабильность выходного напряжения от выходного тока
• коэффициент температурной нестабильности
2 %
±0,5 %
±0,5 %
±0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое), не более:
• типовое значение*
• максимальное значение
50 мВ
120 мВ
Входные
параметры
Напряжение питания переменного тока
85…264 В
(номинальные значения – 120 и 230 В)
Частота переменного тока
45…65 Гц
Напряжение питания постоянного тока
110…370 В
Номинальный ток потребления, не более
0,5 А
Пусковой ток, не более
25 А
КПД при номинальной нагрузке, не менее*
80 % 85 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного
тока
105…115 % от Iном
Тип защиты от перенапряжения – ограничение выходного напряжения: порог
ограничения выходного напряжения
150 % от Uном
Безопас-
ность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008
N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3
класс Б
Степень защиты по ГОСТ 14254-2015
IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0
II
Изоляция по ГОСТ 12.2.091-2012
усиленная
Категория перенапряжения по ГОСТ Р 50571.19-2000
II
Степень загрязнения по ГОСТ Р 50030.1-2000
2
Электрическая прочность изоляции:
• вход-выход, вход-корпус
• выход-корпус
3000 В
1500 В
Сопротивление изоляции (вход-выход-корпус) при 500 В
20 МОм
Окружаю-
щая среда
Рабочий диапазон температур окружающей среды минус 20…+50 °С
Температура хранения и транспортирования минус 50…+80 °С
Прочее
Срок эксплуатации
10 лет
Срок гарантийного обслуживания
2 года
Средняя наработка на отказ
50 000 ч
Масса, не более 0,3 кг
Возможность последовательного соединения
есть
Возможность параллельного соединения
есть
Тип автоматического выключателя
6 А, тип С
или 10 А, тип B
* При номинальных значениях входного напряжения в нормальных условиях.
