Приложение Б. Схемы подключения блока
На рисунках Б.1 - Б.8 приведены схемы подключения блока.
Основные характеристики элементов схемы защиты от помех в зависимости от тока в
нагрузке представлены в таблице Б.1.

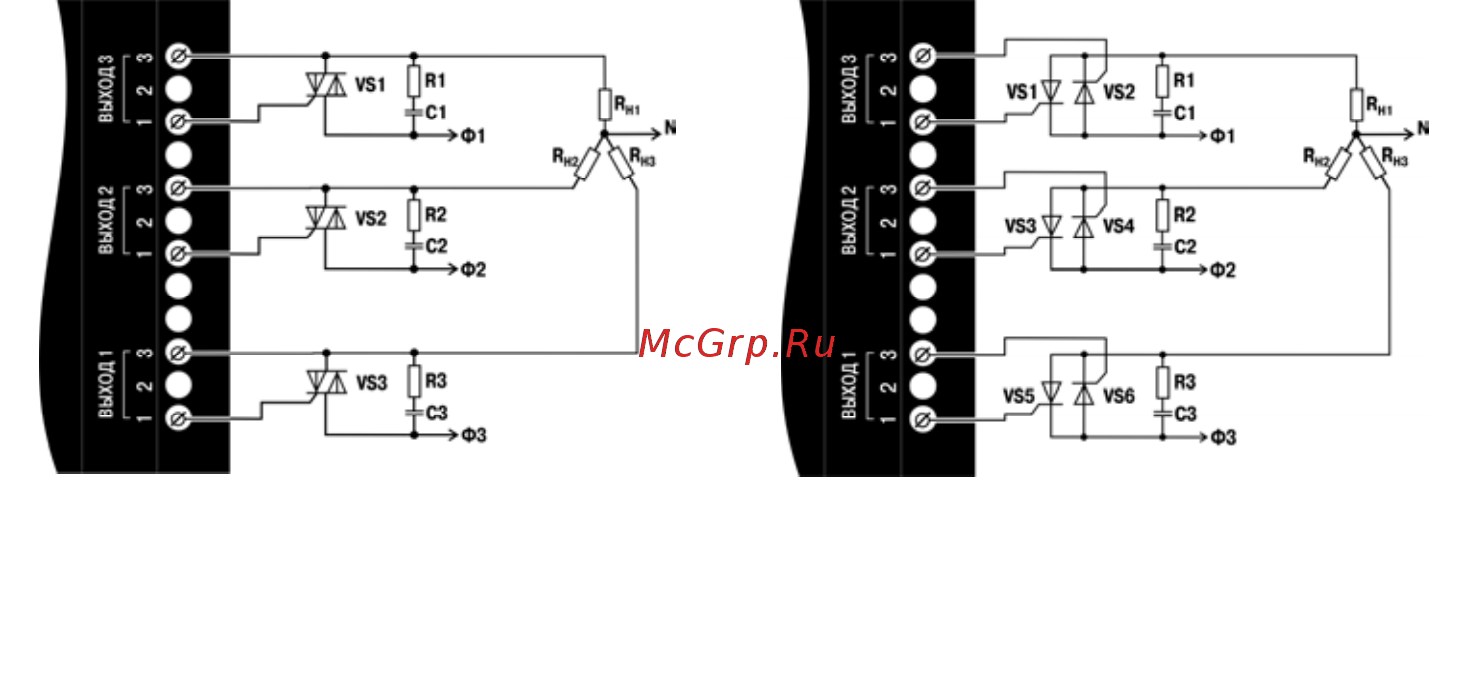

Рисунок Б.1 – Типовая схема
подключения 3-х фазной нагрузки по
схеме «звезда»
Рисунок Б.2 – Типовая схема
подключения 3-х фазной нагрузки по
схеме «звезда» с использованием
тиристоров
16
