Овен ПД100 [2/2] Возможные неисправности

Овен ПД100 [2/2] Возможные неисправности
Монтаж внешних электрических связей

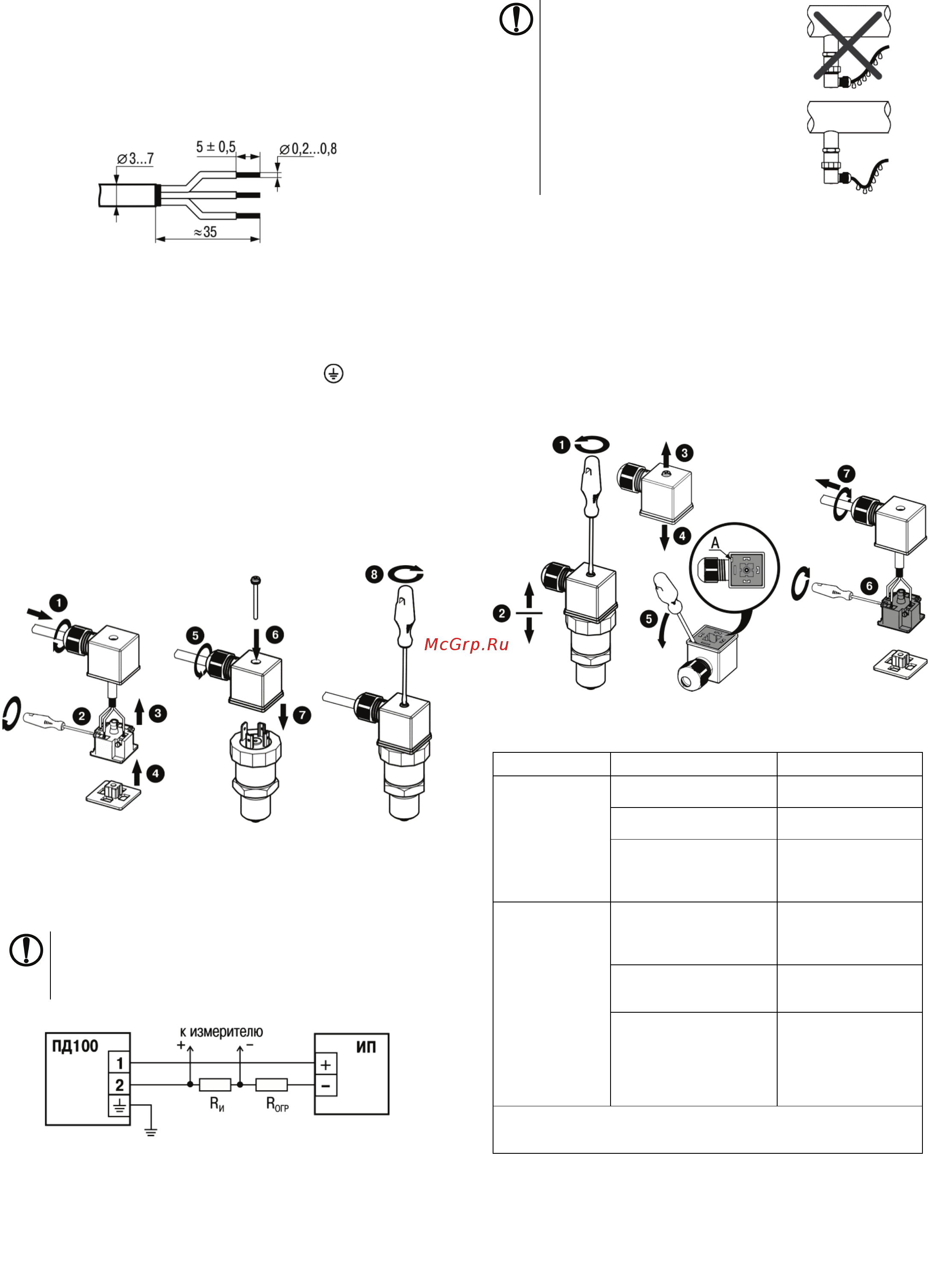

Подготовка кабеля к монтажу (см. рисунок 3):
1) разделать кабель, сняв внешнюю изоляцию на длине
35 мм;
2) зачистить концы проводов на длине 5 мм;
3) зачищенные концы проводов скрутить и либо облудить,
либо обжать в кабельный наконечник.
Рисунок 3 – Подготовка кабеля
Монтаж проводов (см. рисунок 4):
1) ослабить кабельный ввод углового соединителя и
ввести через него разделанный кабель в корпус углового
соединителя;
2) ослабить винты клемм «1», «2» и « » клеммника,
вставить концы проводов в клеммы и завернуть винты
до упора;
3) вставить клеммник в корпус углового соединителя
и прижать до характерного щелчка;
4) вставить уплотнительную прокладку в клеммник;
5) затянуть кабельный ввод для уплотнения кабеля;
6) вставить винт крепления с уплотнительным кольцом
в корпус соединителя;
7) соединить угловой соединитель и корпус преобразователя;
8) ввернуть и затянуть винт крепления.
Рисунок 4 – Монтаж проводов
Подключение преобразователя к внешним устройствам
выполнять согласно схеме на рисунке 5.
ВНИМАНИЕ
При подключении источника питания требуется
соблюдать полярность! Неправильное подключение
может привести к порче оборудования.
Ограничение сопротивления нагрузки:
R
Н
= R
И
+ R
ОГР
≤ R
Н MAX
,
R
Н MAX
= (U
ПИТ
- 12) / 0,02,
где R
И
– входное сопротивление измерителя, Ом;
R
ОГР
– сопротивление ограничивающего резистора, Ом;
R
Н MAX
– максимальное сопротивление нагрузки, Ом;
U
ПИТ
– напряжение питания, В.
Рисунок 5 – Схема подключения
ВНИМАНИЕ
При прокладке линий токовой петли
следует исключить возможность
попадания конденсата в полость
соединителя через кабельный ввод
преобразователя. При
необходимости следует сделать
петлю из кабеля для отвода
конденсата. Нижняя точка
конденсационной петли должна
быть расположена ниже кабельного
ввода преобразователя.
Демонтаж проводов (см. рисунок 6):
1) вывернуть винт крепления углового соединителя;
2) отсоединить угловой соединитель от корпуса
преобразователя;
3) извлечь винт крепления из углового соединителя;
4) извлечь уплотнительную прокладку из клеммника;
5) извлечь клеммник из корпуса соединителя. Для этого
вставить в щель А узкую плоскую отвертку, при
помощи рычага поднять клеммник и извлечь его из
корпуса соединителя;
6) отсоединить провода от винтовых клемм;
7) ослабить кабельный ввод и извлечь кабель из
соединителя.
Рисунок 6 – Демонтаж проводов
Возможные неисправности
Неисправность Причина Метод устранения
1. Выходной
сигнал
отсутствует
Обрыв в линии нагрузки
(цепи питания)
Найти и устранить
обрыв
Короткое замыкание в
цепи питания
Найти и устранить
замыкание
Не соблюдена
полярность при
подключении источника
питания
Поменять
полярность
2. Выходной
сигнал
нестабилен или
не изменяется
при изменении
давления
Засорение входного
отверстия приемной
полости штуцера
преобразователя
Произвести чистку
входного отверстия
подвода давления*
Нарушена
герметичность в линии
подвода давления
Найти и устранить
негерметичность
Окислены поверхности
контактов
Отключить питание.
Освободить доступ
к контактам
(см. рисунок 4).
Очистить контакты
от оксидной пленки
* При чистке приемной полости штуцера преобразователя
категорически запрещается какое-либо механическое воздействие
на мембрану тензопреобразователя!
111024, Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
тел.: +7 (495) 641-11-56, факс: +7 (495) 728-41-45
тех. поддержка 24/7: 8-800-775-63-83, support@owen.ru
отдел продаж: sales@owen.ru
www.owen.ru
