2 Технические характеристики и условия эксплуатации
12
Пульсация аналогового выходного сигнала преобразователя не превышает
0,1 % от диапазона выходного сигнала при номинальных значениях
напряжения питания и сопротивления нагрузки.
При передаче сигналов по протоколу HART допустимо наличие в
сигнальной линии пульсаций с амплитудой ±1,5 мА.
Время включения преобразователя, измеряемое как время от момента
подачи напряжения питания преобразователя до установления выходного
сигнала в допустимых пределах основной погрешности, составляет не более
10 секунд (при отключенном демпфировании выходного сигнала
преобразователя).
Преобразователи имеют защиту от обратной полярности напряжения
питания.
2.2 Дополнительные характеристики преобразователей
Преобразователи всех исполнений имеют линейно-возрастающую
зависимость выходного сигнала от входной измеряемой величины.
Схемы внешних электрических соединений датчиков приведены в
приложении Б.
Пределы допускаемого сопротивления нагрузки для выходного сигнала 4–
20 мА зависят от напряжения питания преобразователей и должны быть в
границах рабочей зоны, приведенной на рисунке 2.1. При этом допустимое
сопротивление нагрузки для цифрового сигнала стандарта HART должно
быть не менее 250 Ом.

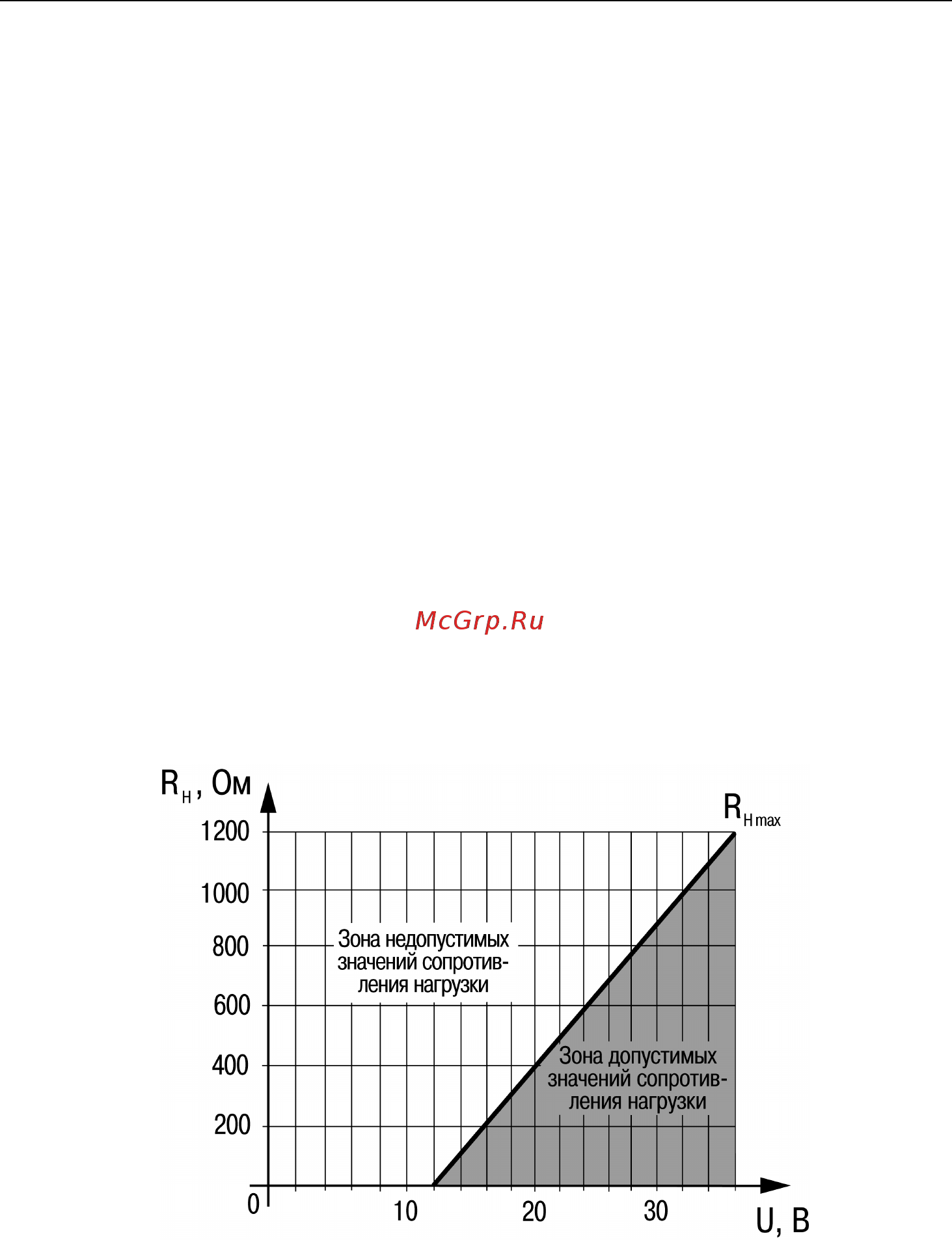

Рисунок 2.1 – График для выбора допустимых значений
сопротивления нагрузки
