Паспорт толщиномера ультразвукового ТЭМП-УТ1 9
Работа толщиномера осуществляется под управлением микроконтрол-
лера (МК) в соответствии с записанной в его памяти программой и коман-
дами оператора, поступающими с клавиатуры прибора.
Генератор УЗК формирует короткий импульс амплитудой около 70 В и
длительностью переднего фронта не более 10 нс, который через разъем тол-
щиномера поступает на излучающую пластину пьезоэлектрического преоб-
разователя (ПЭП).
Импульс УЗК, отраженный от внутренней поверхности изделия,
принимается приемной пластиной преобразователя и преобразуется в элек-
трический сигнал, который поступает на вход регулируемого усилителя (РУ), а с
выхода усилителя в преобразователь сигнала (ПС). Коэффициент усиления уси-
лителя задаётся микроконтроллером в соответствии с выбором оператора. Преоб-
разователь сигнала формирует импульс, длительность которого равна интервалу
времени от момента формирования импульса генератора до момента прихода
первого отраженного импульса на вход усилителя.
Микроконтроллер подсчитывает количество периодов сигнала образ-
цовой частоты, формируемого схемой синхронизации, и рассчитывает экви-
валентную толщину по приведённой выше формуле (1) с учётом поправок
на время задержки импульса в призмах ПЭП. Полученный результат выво-
дится на жидкокристаллический индикатор (ЖКИ) вместе с необходимой
дополнительной информацией. Кроме того, микроконтроллер по командам
оператора запоминает результаты измерений и передаёт их на компьютер
через порт USB.
4.2. Символы, отображаемые на индикаторе прибора

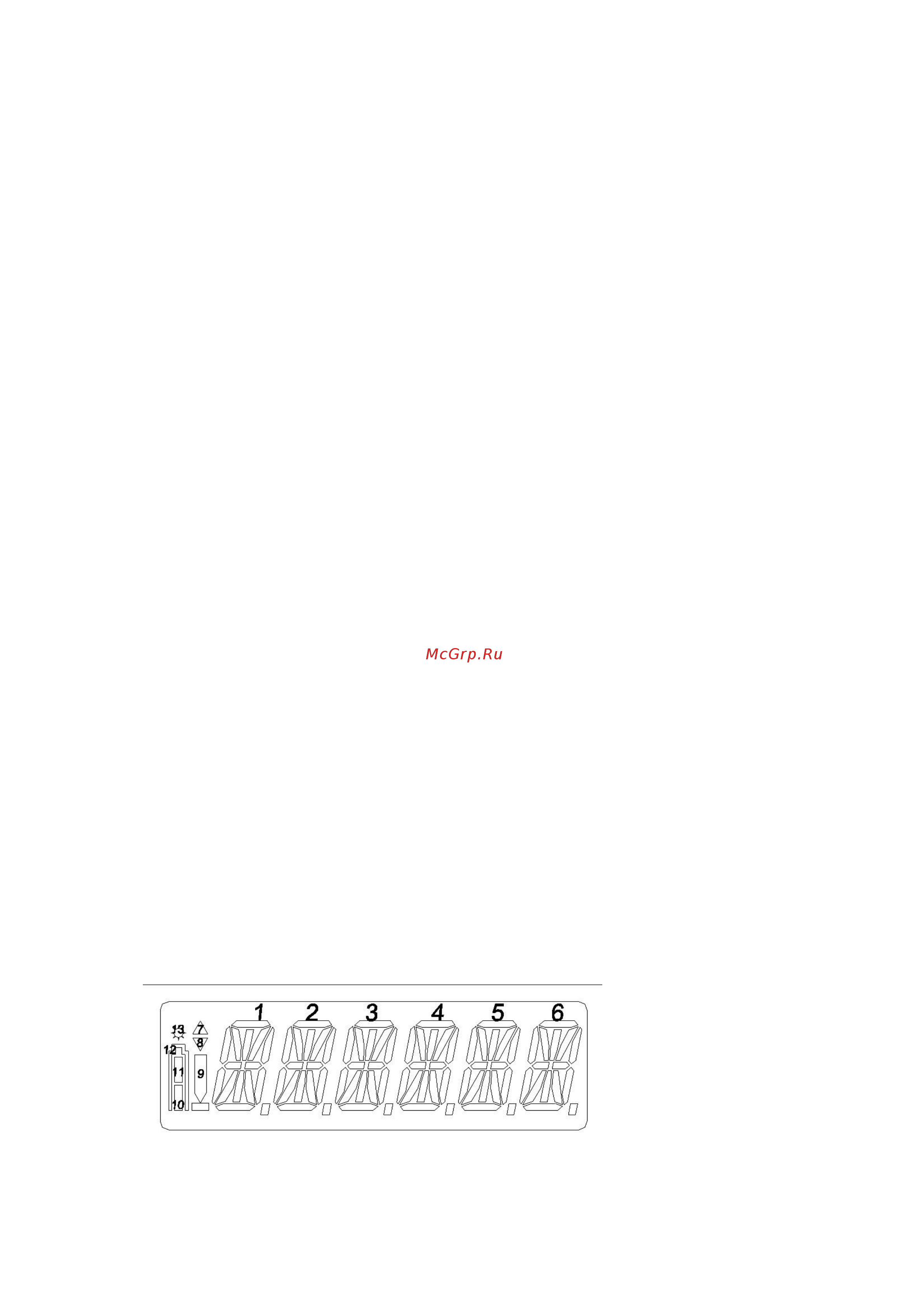

Общий вид ЖКИ толщиномера приведён на рисунке 2.
Цифрами на рисунке обозначены:
1-6- знакоместа для отображения цифровой и буквенной информации (ре-
зультаты измерений, режим работы и прочее);
7- символ включения режима фиксации измерений толщины;
8- символ включения режима индикации минимального значения толщины;
9- символ акустического контакта;
10,11,12- символы остаточного уровня заряда батареи;
13- символ включения подсветки индикатора.
Рисунок 2 - Общий вид индикатора толщиномера (показаны все символы)
