4.3. Органы управления и разъемы

Расположение и назначение кнопок на клавиатуре и разъемов толщино-

мера схематично представлено на рисунке 3.

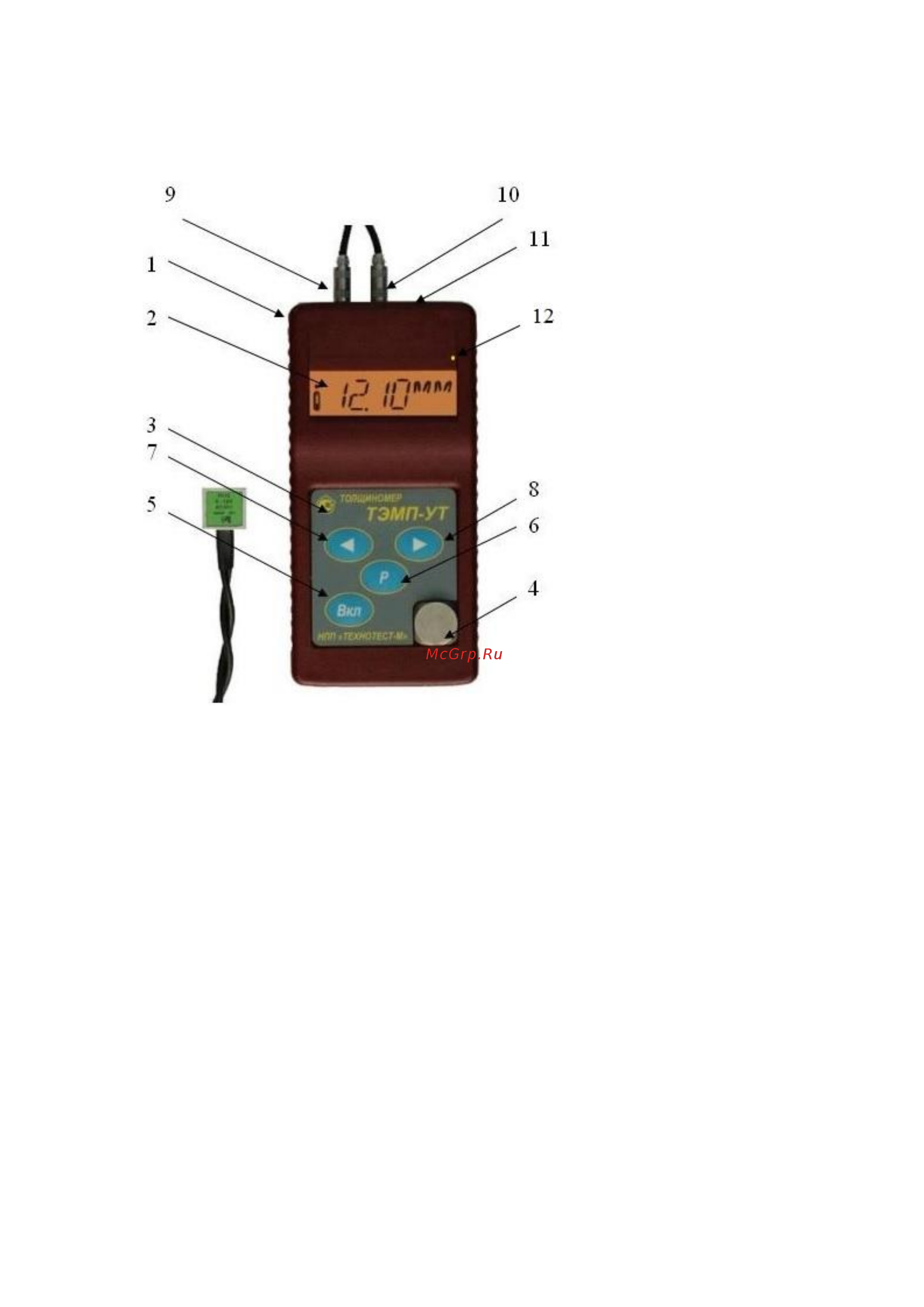

Рисунок 3 - Общий вид толщиномера

1 - корпус прибора,

2 - жидкокристаллический индикатор,

3 – клавиатура,

4 - образец толщины – 5мм,

5 - кнопка включения, выключения

и возврата в основной режим,

6 - кнопка выбора режимов,

7 - кнопка уменьшения показаний,

8 - кнопка увеличения показаний,

9 - входной разъем приемника*,

10 - выходной разъем генератора*,

11 - разъем mini-USB для связи с компьютером,

12 - синий светодиод (индикация подключения прибора к компьютеру).

* - расположение разъемов 9,10,11 на торце прибора может отличаться от указанного на рисунке.
