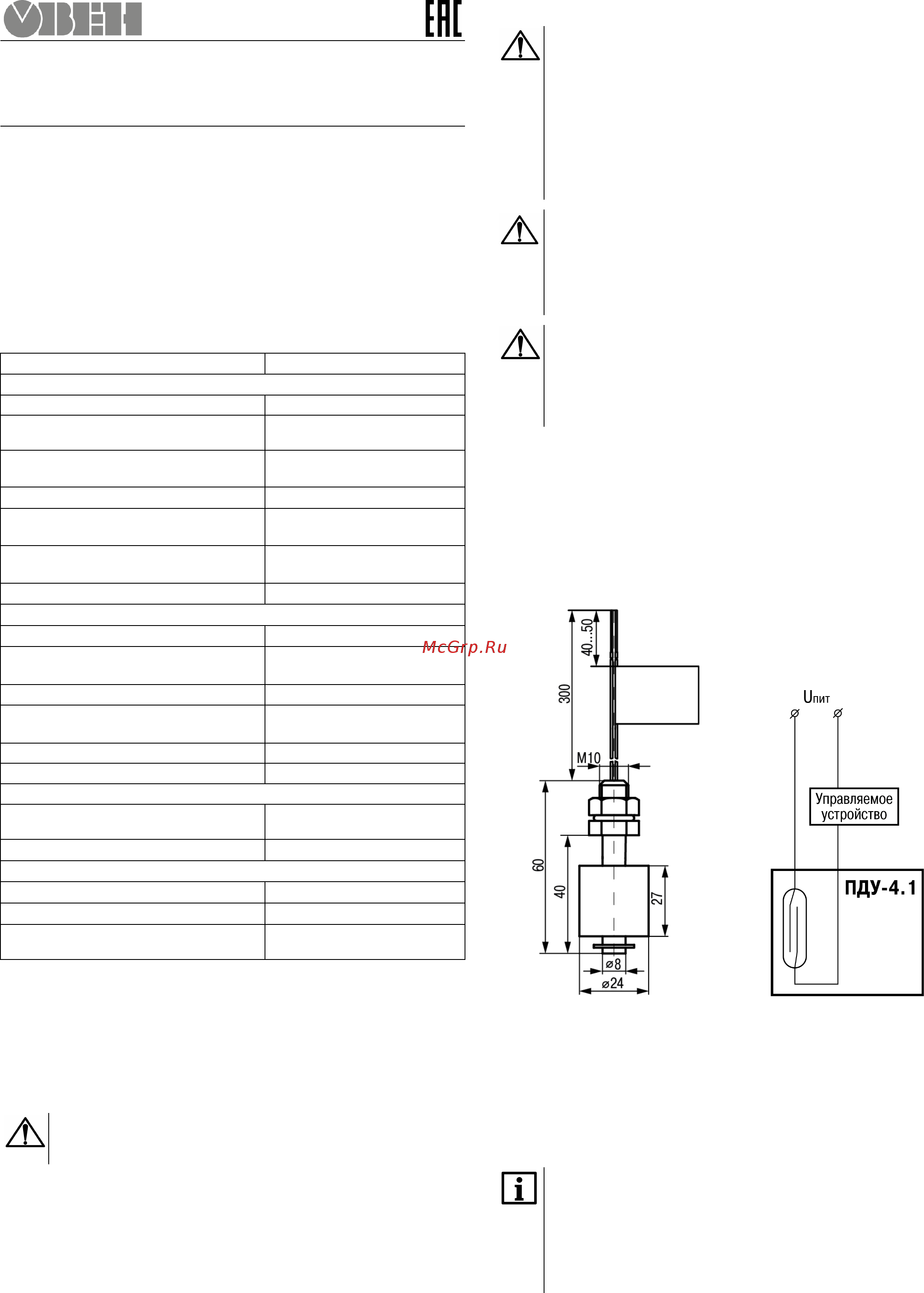

ПДУ-4.1
Датчик уровня поплавковый
Руководство по эксплуатации
КУВФ.407511.001-13 РЭ
Настоящее руководство предназначено для ознакомления
обслуживающего персонала с монтажом и эксплуатацией
датчика уровня поплавкового ПДУ-4.1 (далее – «датчик»).
Условное обозначение датчика: ПДУ-4.1.
1 Назначение
Датчик предназначен для контроля (сигнализации) уровня
жидкостей и веществ, не агрессивных к материалу датчика.
2 Технические характеристики и условия
эксплуатации
Наименование параметра
Значение
Электрические параметры
Схема подключения
двухпроводная
Коммутируемая мощность,
не более
10 Вт
Коммутируемое напряжение
постоянного тока, не более
100 В
Коммутируемый ток, не более
0,5 А
Пробивное напряжение
постоянного тока, не менее
250 В
Контактное сопротивление
в замкнутом состоянии, не более
100 мОм
Сопротивление изоляции, не менее
10
10
Ом
Конструктивные параметры
Габаритные размеры см. рисунок 4.1
Расположение оси крепежного
отверстия датчика в резервуаре
вертикально
Диаметр отверстия под крепление
11 мм
Материал корпуса датчика
и поплавка
поливинилденфторид
(ПВДФ)
Степень защиты по ГОСТ 14254
IP68
Масса, не более
20 г
Характеристики надежности
Средняя наработка на отказ,
не менее
10
6
срабатываний
Срок службы, не менее
8 лет
Условия эксплуатации
Температура рабочей среды
от –10 до +85 °С
Давление рабочей среды, не более
0,4 МПа
Плотность рабочей среды,
не менее
0,9 г/см
3
3 Меры безопасности
По способу защиты от поражения электрическим током датчик
относится к классу II по ГОСТ 12.2.007.0.
Во время эксплуатации датчика следует соблюдать требования
ГОСТ 12.3.019, Правил эксплуатации электроустановок
потребителей и Правил охраны труда при эксплуатации
электроустановок потребителей.
ВНИМАНИЕ
Подключение и отключение датчика должно проводиться
только при отключенном электропитании.
Остальные меры безопасности должны соблюдаться согласно
правилам техники безопасности, распространяющимся на
оборудование, совместно с которым (или в составе которого)
используется датчик.
4 Монтаж и подключение
ВНИМАНИЕ
Перед установкой датчика следует убедиться, что:
• габаритные и присоединительные размеры на
технологическом объекте соответствуют размерам
датчика (см. рисунок 4.1);
• рабочая среда неагрессивна по отношению
к контактирующим с ней материалам датчика.
Несоблюдение данного указания может привести
к серьезному повреждению/поломке оборудования и/или
датчика.
ОПАСНОСТЬ
Монтаж, демонтаж и замену датчика должен проводить
квалифицированный персонал при полном отсутствии
рабочей среды и избыточного давления в резервуарах
и магистралях, при полностью обесточенном
оборудовании.
ВНИМАНИЕ
Монтаж датчика должен производиться при помощи
штатной присоединительной резьбы. При монтаже
датчик следует удерживать только за шток вблизи гайки.
Ось датчика, вдоль которой перемещается поплавок,
должна располагаться вертикально.
Для монтажа датчика следует:
1. Распаковать датчик и провести внешний осмотр корпуса
и кабеля на предмет повреждений. Проверить
комплектность в соответствии с разделом 11.
2. Подготовить отверстие для установки датчика.
3. Завести датчик в отверстие вертикально проводами наружу.
4. Снаружи закрепить датчик гайкой.
Подключение датчика схематично изображено на рисунке 4.2.
Рисунок 4.1 – Габаритные
размеры
Рисунок 4.2 – Подключение
датчика
5 Принцип работы
При повышении уровня жидкости происходит перемещение
поплавка датчика, внутрь которого помещен магнит. Это
приводит к замыканию (размыканию*) контакта геркона. При
понижении уровня контакт размыкается (замыкается*). Таким
образом включается/отключается исполнительный механизм.
ПРИМЕЧАНИЕ
* Существует возможность изменять тип контакта:
нормально разомкнутый или нормально замкнутый. Для
этого следует:
1. Снять с датчика стопорное кольцо.
2. Снять со штока поплавок и перевернуть его.
3. Установить назад поплавок и стопорное кольцо.
