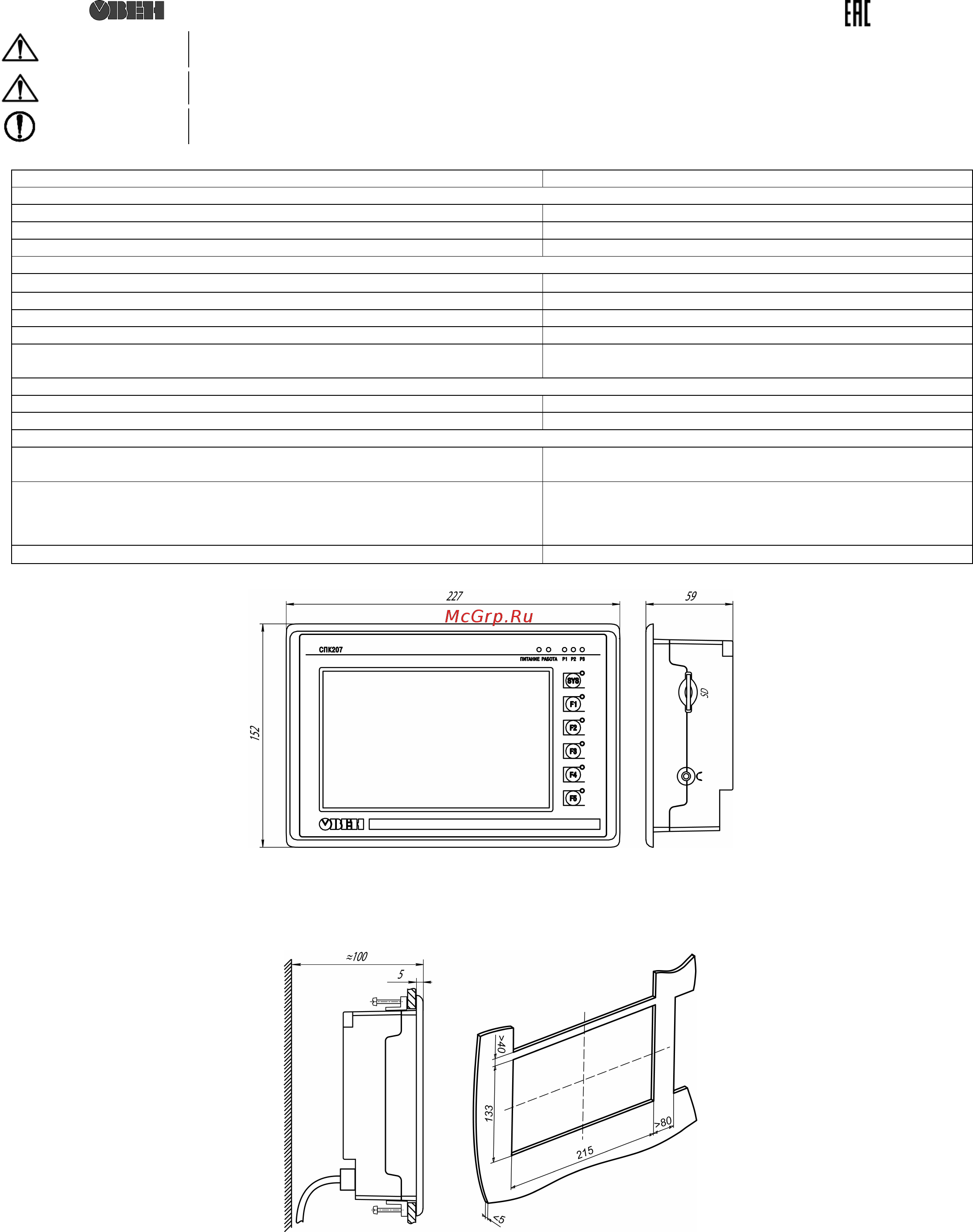

Краткое руководство Страница: 1

Овен СПК207 Краткое руководство онлайн

Краткое руководство СПК2хх

ОПАСНОСТЬ

Монтаж производить только при отключенном питании прибора и всех подключенных к нему

устройств. Возможно наличие опасного для жизни напряжения на разъемах!

ВНИМАНИЕ

При подключении источников питания 24 В требуется соблюдать полярность! Неправильное

подключение может привести к порче оборудования.

ПРЕДУПРЕЖДЕНИЕ

Для монтажа использовать только специальный инструмент для проведения электромонтажных

работ.

Технические характеристики

Наименование

Значение

Системные характеристики

Центральный процессор

ARM Cortex™-A8 Core 800 MHz

Встроенная память

SDRAM 128 Мб, NAND Flash 128 Мб, MRAM 128 кб

Поддержка карт памяти

SD (до 16 Гб)

Человеко-машинный интерфейс

Разрешение дисплея, пиксел

800 × 480

Количество отображаемых цветов

65536

Сенсорная панель

резистивная

Аудиовыход (тип разъема, импеданс)

3,5 мм, 16 Ом

Тип дисплея, диагональ, мм (дюймы):

СПК207

цветной TFT, 178 (7,0)

Питание

СПК2ХХ-220

от 90 до 264 В переменного тока (номинальное значение 230 В)

СПК2ХХ-24

от 18 до 32 В постоянного тока (номинальное значение 24 В)

Эксплуатационные характеристики

Масса нетто, кг, не более:

СПК207

1,0

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

СПК2ХХ-220

СПК2ХХ-24

III

Габаритные размеры корпуса СПК207, мм, не более

227 × 152 × 59

Габаритные размеры прибора указаны на рисунке 1.

Рисунок 1 - Габариты СПК207

Порядок монтажа:

1. Предварительно подготовить место для монтажа прибора.

2. Разметить необходимые размеры выреза в щите для монтажа прибора (см. рисунок 2);

Рисунок 2 – Монтаж СПК207

3. Прорезать монтажный вырез по ранее нанесенной разметке;

4. Проверить наличие на приборе монтажного уплотнителя (см. рисунок 3);

5. Отключить питание прибора и все подключенные к нему устройства;

6. Установить панель в монтажный вырез щита;

7. Вставить крепежные зажимы в кронштейны, расположенные на верхней и нижней сторонах корпуса (см. рисунок 4);

8. Закрепить прибор в месте монтажа затяжкой установочных винтов с достаточным усилием. Не перетягивайте винты!

9. Убедитесь, что прибор надежно закреплен в месте установки.

10. Подключить к прибору устройства и подать соответствующее модификации прибора напряжение питания.
