EUWN16~24HZW1 + ECB1~3MUW
Моноблочные чиллеры с водяным охлаждением
4PW13853-1
Инструкция по эксплуатации
2
Электрические характеристики
(1)
Описание

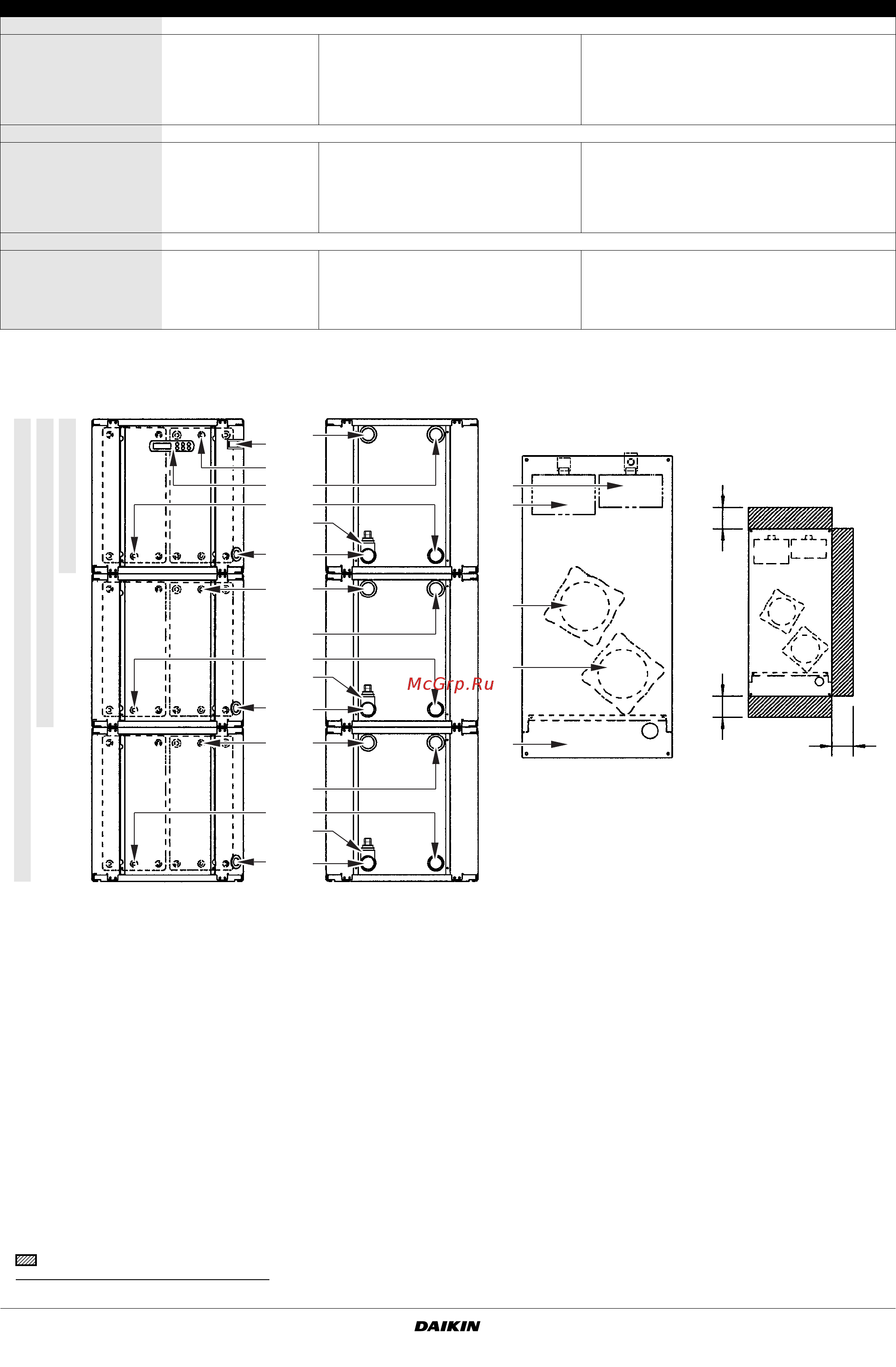

Рисунок -
Основные элементы
Место вокруг чиллера для проведения технического обслуживания
(1) Полный список характеристик смотрите в engineering data book.
Модель
Hp
16 20 24 32 36 40 44 48 52 56 60 64 68 72
Электропитание
• Фаза
3N~ 3N~ 3N~
• Частота (Гц)
50 50 50
• Напряжение (В)
400 400 400
• Допустимые
колебания
напряжения
(%)
±10 ±10 ±10
Чиллер
• Номинальный
рабочий ток
(А)
20,8 26,6 30,0 41,6 47,0 52,4 56,2 60,0 67,8 73,2 78,6 82,4 86,2 90,0
• Максимальный
рабочий ток
(А)
28 36 40 56 64 72 76 80 92 100 108 112 116 120
•Рекомендуемые
предохранители по
стандарту IEC 269-2
(А)
3x 35 3x 40 3x 50 3x 63 3x 63 3x 80 3x 80 3x 80 3x 100 3x 100 3x 125 3x 125 3x 125 3x 125
Компрессор
• Фаза
3~ 3~ 3~
• Частота (Гц)
50 50 50
• Напряжение (В)
400 400 400
• Номинальный
рабочий ток
(А)
10,4 13,1 15,0 10,4 10,4/13,1 13,1 13,1/15 15
10,4/13,1 10,4/13,1
13,1 13,1/15 13,1/15 15
27 11
23
26
500 500
500
2
3
1
4
20
17
12
13
24
21
18
25 16
22
19
28
28
28
8
5
6
9
7
10
15
14
1
52~72Hp
32~48Hp
16~24Hp
1
Компрессор
15
Вход воды в конденсатор 2
2
Испаритель
16
Вход воды в конденсатор 3
3
Конденсатор
17
Датчик температуры входящей в испаритель воды 1
4
Электрический щиток
18
Датчик температуры входящей в испаритель воды 2
5
Вход охлаждаемой воды 1
19
Датчик температуры входящей в испаритель воды 3
6
Вход охлаждаемой воды 2
20
Датчик защиты от замерзания 1
7
Вход охлаждаемой воды 3
21
Датчик защиты от замерзания 2
8
Выход охлажденной воды 1
22
Датчик защиты от замерзания 3
9
Выход охлажденной воды 2
23
Датчик температуры входящей в конденсатор воды 1
10
Выход охлажденной воды 3
24
Датчик температуры входящей в конденсатор воды 2
11
Выход воды из конденсатора 1
25
Датчик температуры входящей в конденсатор воды 3
12
Выход воды из конденсатора 2
26
Цифровой пульт управления с дисплеем 16~24Hp
13
Выход воды из конденсатора 3
27
Цифровой пульт управления с дисплеем 32~72Hp
14
Вход воды в конденсатор 1
28
Ввод кабеля электропитания
