Кнопки, доступные при открытой крышке

 - кнопка вызова меню состояния.

 - кнопка вызова меню установочных значений.

 - кнопка вызова меню пользователя.

 - кнопка вызова меню таймеров.

 - кнопка вызова меню "предыстории".

 - кнопка вызова информационного меню.

 - кнопка вызова меню состояния входов/выходов.

 - кнопка вызова меню пароля пользователя.

 - кнопка вызова меню системы DICN, называемое также сетевым меню

(дополнительный заказ).

 - эта кнопка не используется при управлении чиллерами серии EUWA.

Примечание

 Точность показаний температуры: ±1

С.

 При попадании на дисплей прямых солнечных лучей разборчивость буквенно-

цифровой информации, выводимой на дисплей, несколько снижается.

Подключение пульта управления

Цифровой контроллер подключается к чиллеру, а точнее - к печатной плате контроллера,

находящейся внутри агрегата, посредством 6-жильного кабеля через разъем, находящийся на

задней стенке контроллера.

Длина кабеля от контроллера до чиллера может достигать 1000 м (EUWA(*)40 - 60) и 300 м

(EUWA(*)80 - 120). Это дает возможность управлять работой чиллера дистанционно, с

большого расстояния. Характеристики кабеля приведены в Инструкции по монтажу чиллера,

в разделе Кабель для подключения цифрового контроллера.

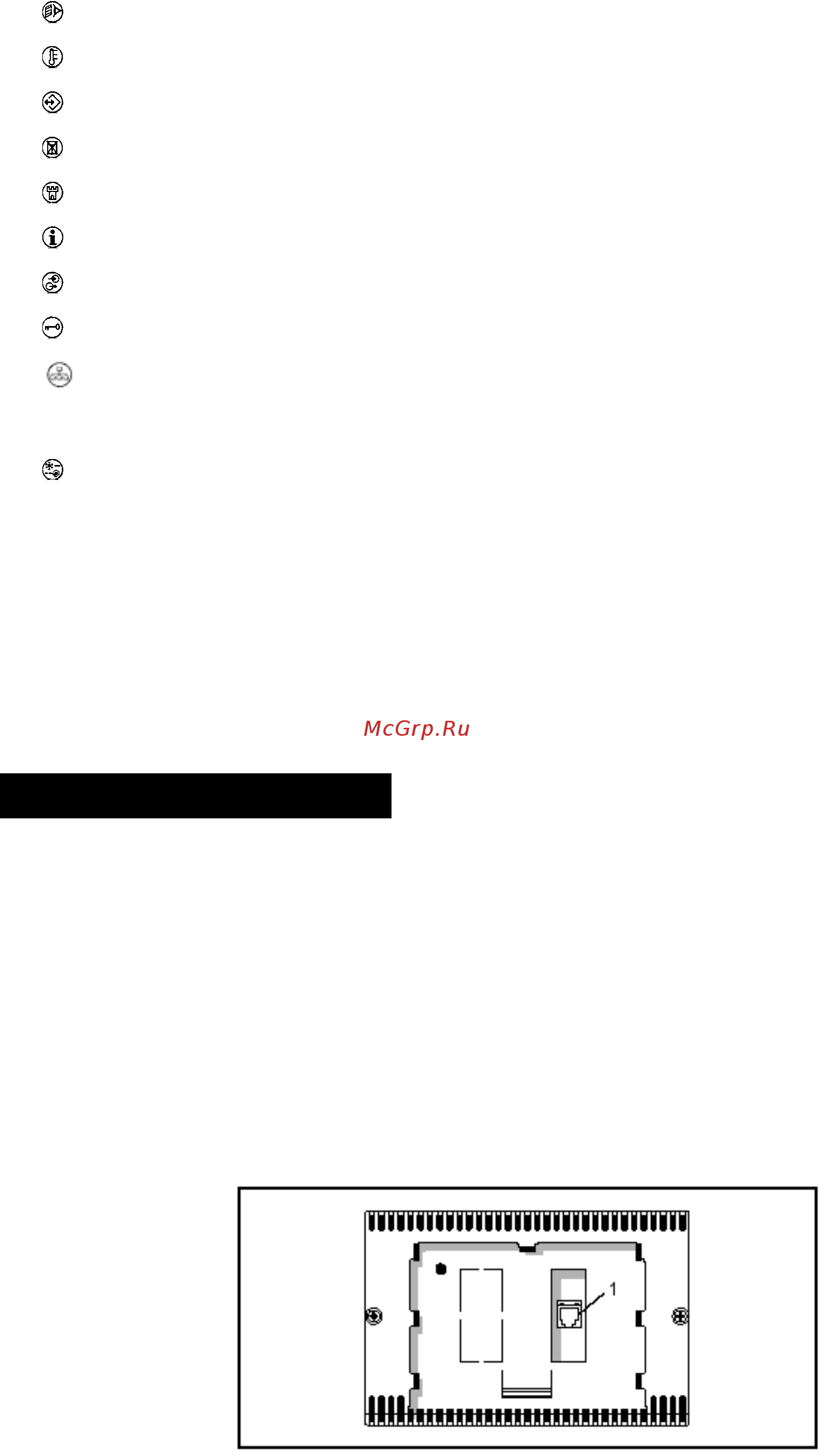

Рис. 4. Вид контроллера сзади с разъемом (1).
